Q41F46襯氟球閥

您的位置：閥門 - 球閥 - Q41F46襯氟球閥 更新時間：2024-09-03 09:09:46
Q41F46襯氟球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q41F46襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥具有極高的...

    • 產品描述
    • 在線詢價
    • 技術咨詢

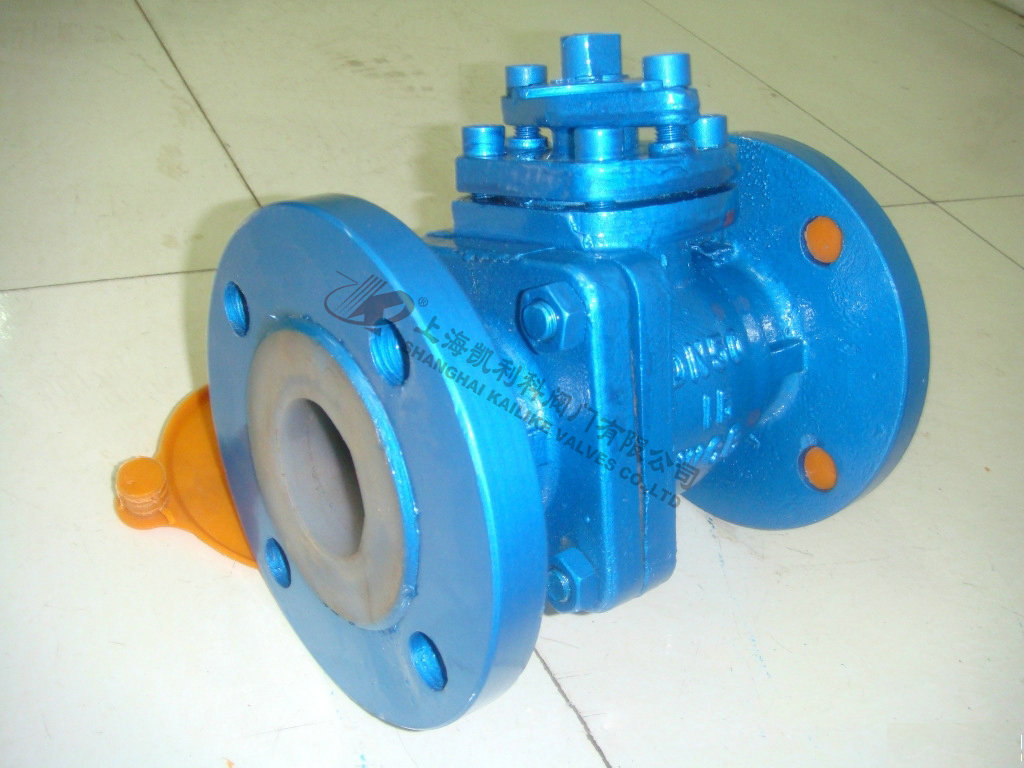

    Q41F46襯氟球閥Q41F46襯氟球閥

    Q41F46襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。

    產品名稱： 襯氟球閥 產品型號： Q41F46
    公稱通徑： DN15～DN300 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、內螺紋
    適用溫度： ≤450ºC 驅動方式： 手動、氣動、電動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、導熱油、液體 生產廠家： 上海凱利科閥門有限公司

    Q41F46襯氟球閥產品說明

    Q41F46襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

    基本型號

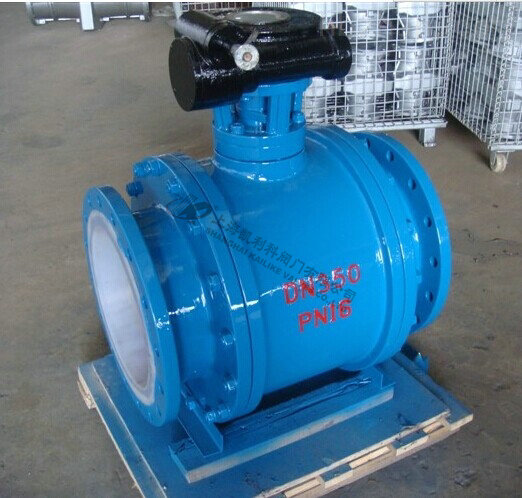

    手動 Q41F3 蝸輪 Q341F3
    Q41F46 Q341F46

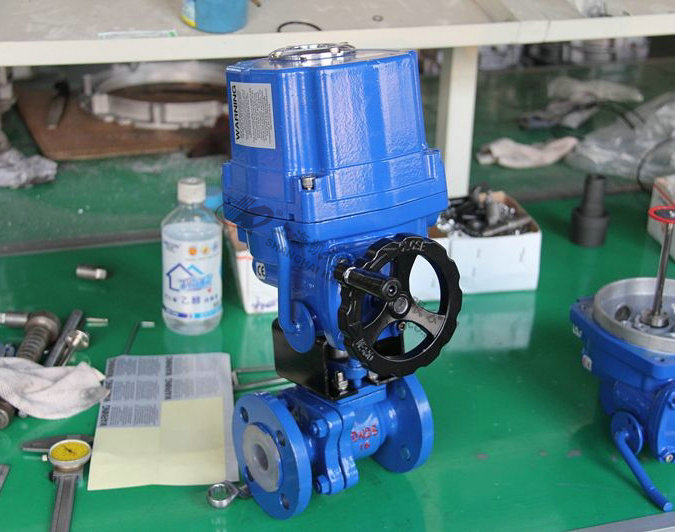

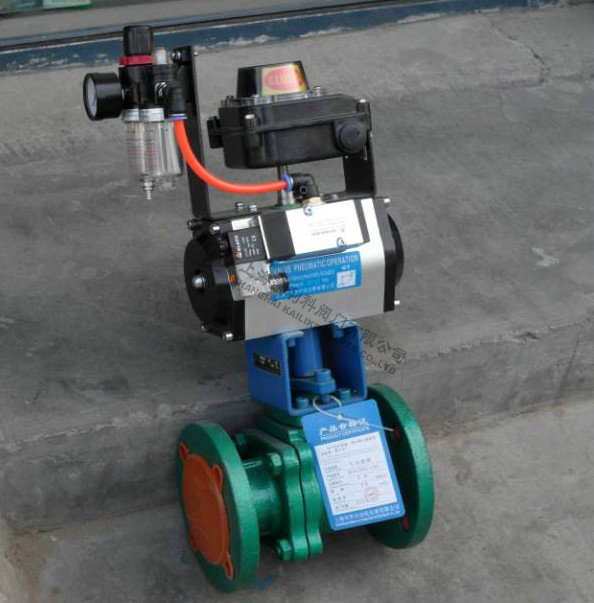

    氣動 Q641F3 電動 Q941F3
    Q641F46 Q941F46

    技術規范

    設計標準 GB12237
    結構長度 GB12221
    法蘭標準 JB/T79-94
    GB9113.1-26
    檢驗試驗 JB/T9092-99
    驅動方式 手動、電動、氣動、蝸輪

    主要零部件材料表

    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
    Z C P8 R8 R3 R3
    1 閥體／閥蓋 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    2 球體/閥桿 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    3 襯里／閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
    4 填料/壓蓋 PTFE(F4) A351-CF3 A351-CF3
    5 填料 A216-WCB A351-CF8 A351-CF8
    6 支架 A193-B7 A194-8 A193-B8M
    7 緊固螺栓 A193-B7 A193-B8M A194-8
    8 螺母 A194-2H A194-8 A194-8
    9 操作手柄 A216-WCB A216-WCB A216-WCB

    外形結構圖



    1.0MPa主要外形和連接尺寸

    公稱通經 L D D1 D2 f b Z-φd
    DN(mm) NPS(inch) PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-φ14
    20 3/4 140 105 75 55 2 16 4-φ14
    25 1 150 115 85 65 2 16 4-φ14
    32 5/4 165 135 100 78 2 18 4-φ18
    40 3/2 180 145 110 85 3 18 4-φ18
    50 2 200 160 125 100 3 20 4-φ18
    65 5/2 220 180 145 120 3 20 4-φ18
    80 3 250 195 160 135 3 22 4-φ18
    100 4 280 215 180 155 3 22 8-φ18
    125 5 320 245 210 185 3 24 8-φ18
    150 6 360 280 240 210 3 24 8-φ23
    200 8 457 335 295 265 3 26 8-φ23
    250 10 533 390 350 320 3 28 12-φ23

    1.6MPa主要外形和連接尺寸

    公稱通經 L D D1 D2 f b Z-φd
    DN(mm) NPS(inch) PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-φ14
    20 3/4 130 105 75 55 2 16 4-φ14
    25 1 140 115 85 65 2 16 4-φ14
    32 5/4 165 135 100 78 2 18 4-φ18
    40 3/2 165 145 110 85 3 18 4-φ18
    50 2 203 160 125 100 3 20 4-φ18
    65 5/2 222 180 145 120 3 20 4-φ18
    80 3 241 195 160 135 3 22 8-φ18
    100 4 305 215 180 155 3 24 8-φ18
    125 5 356 245 210 185 3 26 8-φ18
    150 6 394 280 240 210 3 28 8-φ23
    200 8 457 335 295 265 3 30 12-φ23


    聲明：【Q41F46襯氟球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F46襯氟球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
