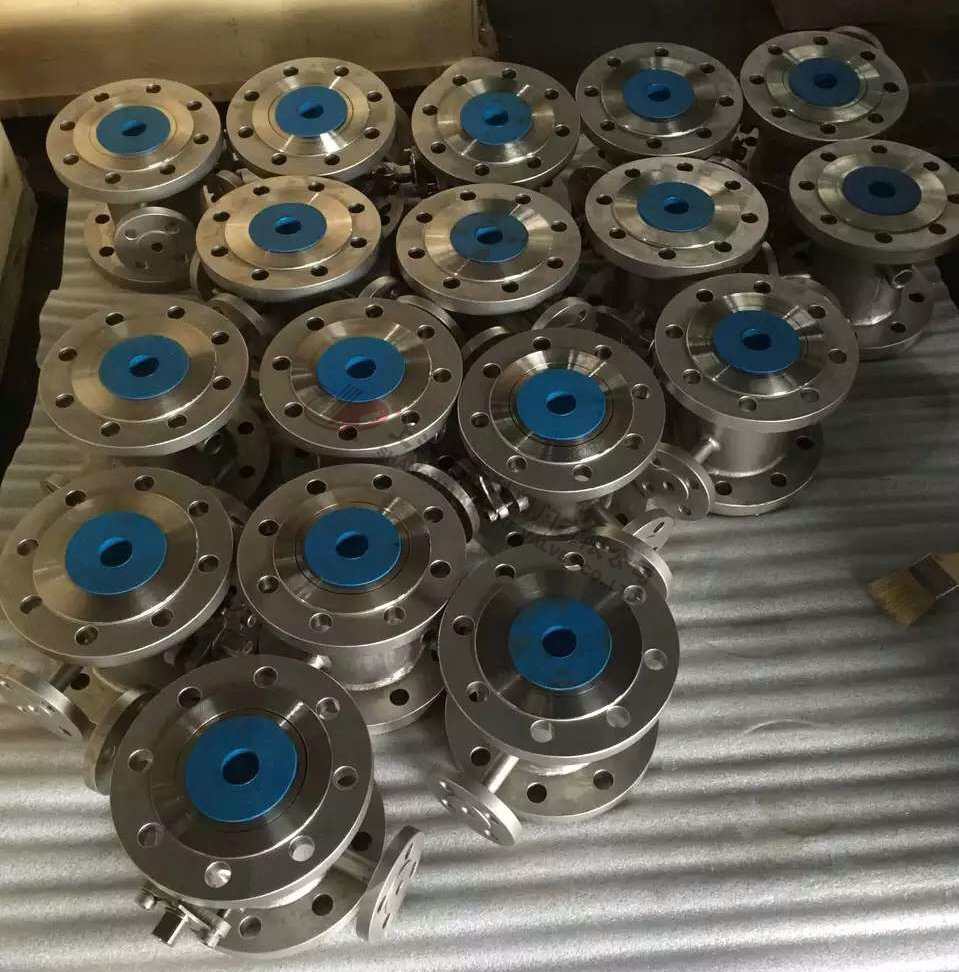

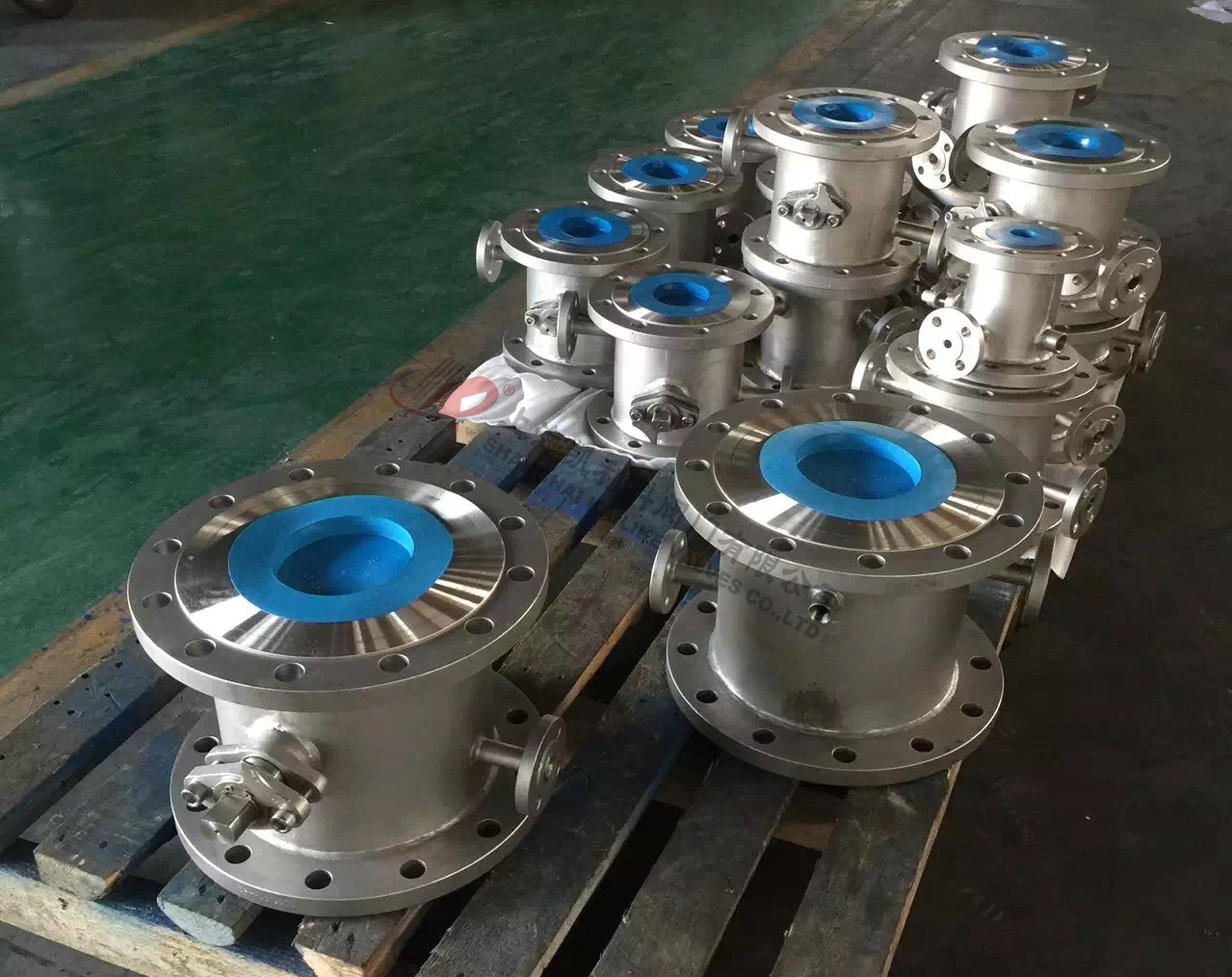

BQ41H夾套保溫球閥
BQ41F/BQ41H夾套保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統(tǒng)中，以輸送常溫下會凝固的高粘度介質。
|
產品名稱： |
夾套保溫球閥 |
產品型號： |
BQ41F/BQ41H |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
≤450ºC |
驅動方式： |
手動、氣動、電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、導熱油、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
BQ41F/BQ41H夾套保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統(tǒng)中，以輸送常溫下會凝固的高粘度介質。
主要零件材質表：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
夾套 |
25 |
A105 |
5 |
球體 |
|
|
|
2 |
閥座 |
WCB |
A216-WCB |
6 |
閥桿 |
1Cr13 |
A247-410 |
|
3 |
閥體 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
4 |
密封圈 |
PTFE、對位聚苯 |
8 |
填料壓蓋 |
WCB |
A216-WCB |
技術規(guī)范：
|
設計標準 |
ASMEB16.34GB/T12224 |
|
結構長度 |
ASMEB16.10GB/T12221 |
|
連接法蘭 |
ASMEB16.34JB/T79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
外形結構圖
主要連接尺寸
|
公稱通徑 (DN) |
b |
L |
D |
E |
Q |
H |
W |
管螺紋 |
|
(mm) |
(in) |
(mm) |
(in) |
P |
|
20 |
3/4″ |
19 |
117 |
40 |
11/2″ |
58.5 |
147 |
101 |
170 |
G3/4″ |
|
25 |
1″ |
25 |
127 |
50 |
2″ |
62.5 |
156 |
106 |
170 |
G3/4″ |
|
40 |
11/2″ |
38 |
165 |
65 |
21/2″ |
63.5 |
181 |
125 |
250 |
G3/4″ |
|
50 |
2″ |
51 |
178 |
80 |
3″ |
68 |
218 |
135 |
250 |
G3/4″ |
|
80 |
3″ |
76 |
229 |
150 |
6″ |
82 |
275 |
193 |
350 |
G3/4″ |
|
100 |
4″ |
102 |
254 |
200 |
8″ |
83 |
300 |
265 |
420 |
G3/4″ |
|
150 |
6″ |
152 |
292 |
250 |
10″ |
95 |
403 |
355 |
1000 |
G3/4″ |
|
200 |
8″ |
203 |
330 |
300 |
12″ |
100 |
492 |
410 |
1300 |
G3/4″ |
聲明：【BQ41H夾套保溫球閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BQ41H夾套保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
