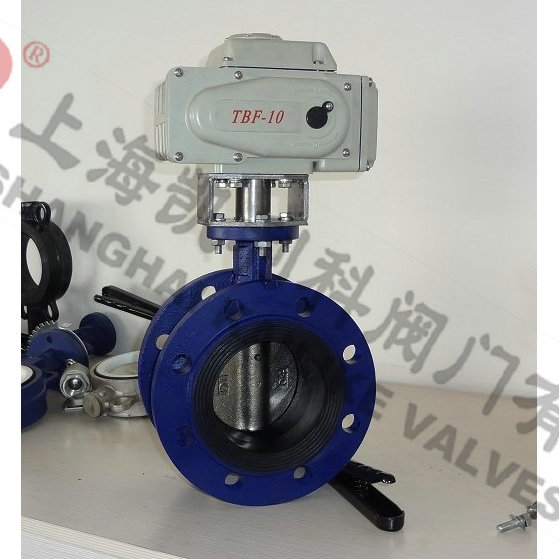

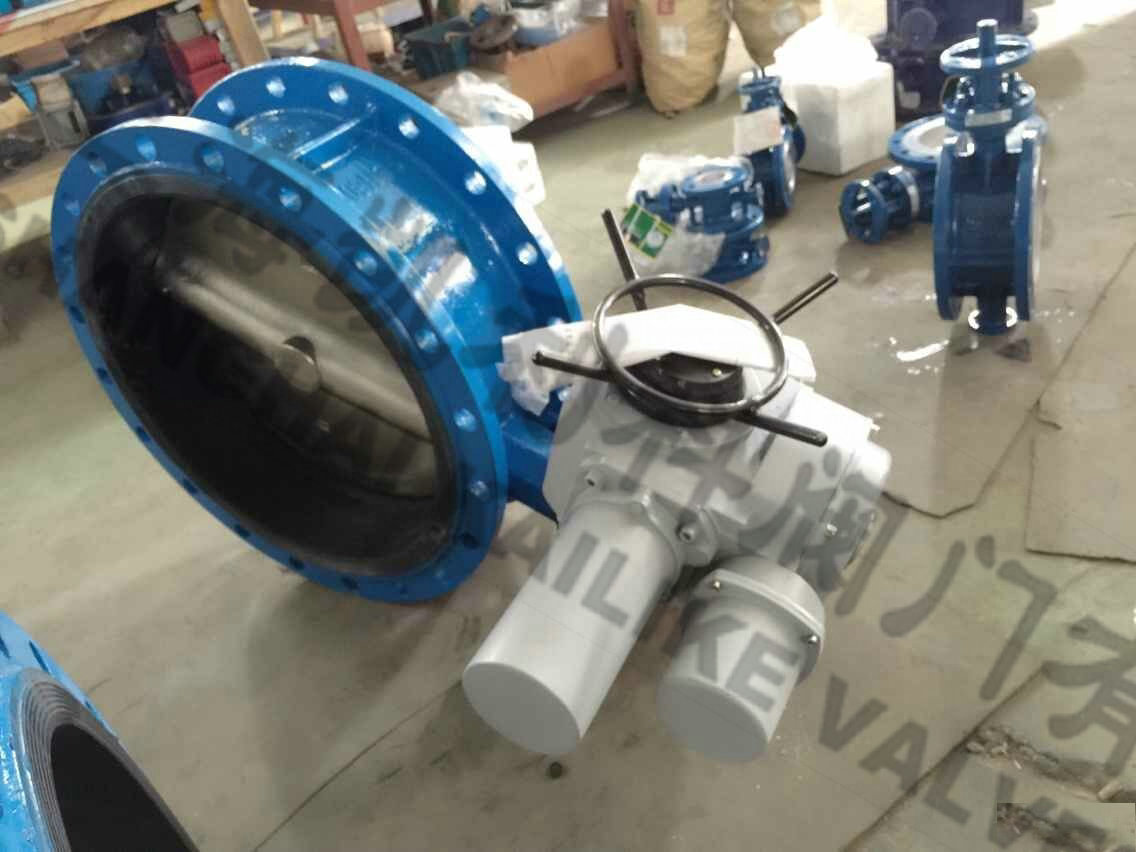

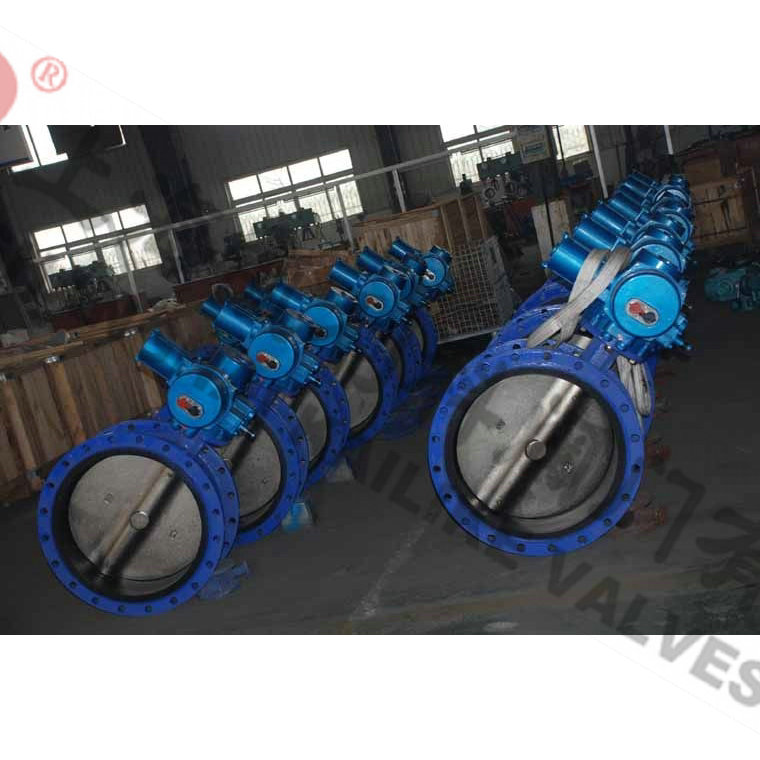

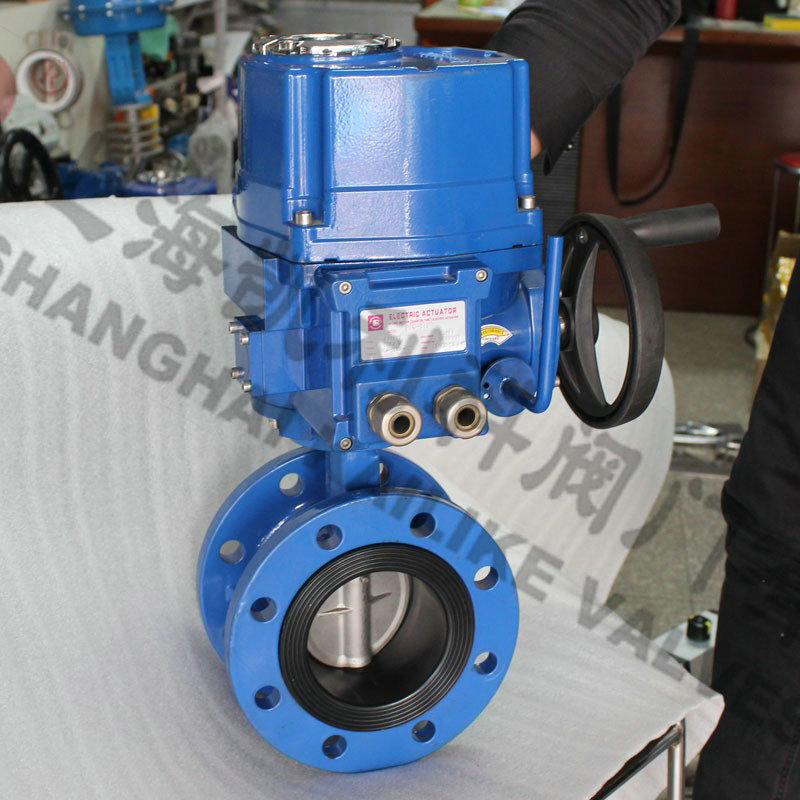

D941X電動法蘭軟密封蝶閥

產品名稱：	電動法蘭軟密封蝶閥	產品型號：	D941X
公稱通徑：	DN50～DN1000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D941X電動法蘭軟密封蝶閥是采用一體化結構，接入220V或380V電源即可控制運轉，也可加入控制模塊，輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動法蘭軟密封蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動法蘭軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

產品特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

技術參數

公稱通徑DN(mm)	50～2000
公稱壓力	PN1.0、1.6MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動執行器

執行器類別	引進型RDK系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

零件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

性能規范

公稱通徑DN(mm)		DN50～2000
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、油品等

外形結構圖

主要外形連接尺寸

公稱通徑		長度	外形尺寸 (參考值)		連接尺寸 (標準值)												重量 （kg）
					0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H1	H	D2	D1	D	n-d	D2	D1	D	n-d	D2	D1	D	n-d
50	2	108	82.5	443	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	21/2	112	92.5	463	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	250	197.5	895	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	270	222.5	956	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	290	252.5	1029	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	310	282.5	1103	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	330	307.5	1186	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	350	335	1280	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	390	390	1321	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680



聲明：【D941X電動法蘭軟密封蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D941X電動法蘭軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
