D341X蝸輪法蘭式軟密封蝶閥

您的位置：閥門 - 蝶閥 - D341X蝸輪法蘭式軟密封蝶閥 更新時間：2024-09-03 09:09:11
D341X蝸輪法蘭式軟密封蝶閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：D341X蝸輪法蘭式軟密封蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力...

    • 產品描述
    • 在線詢價
    • 技術咨詢

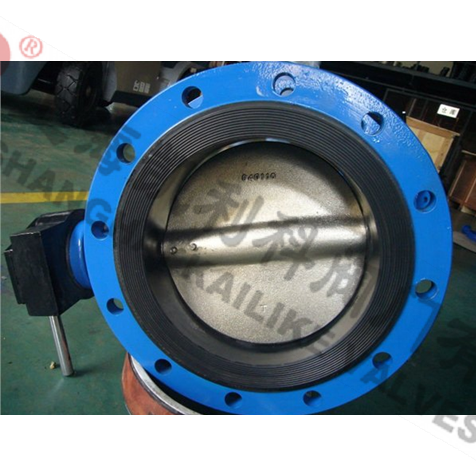

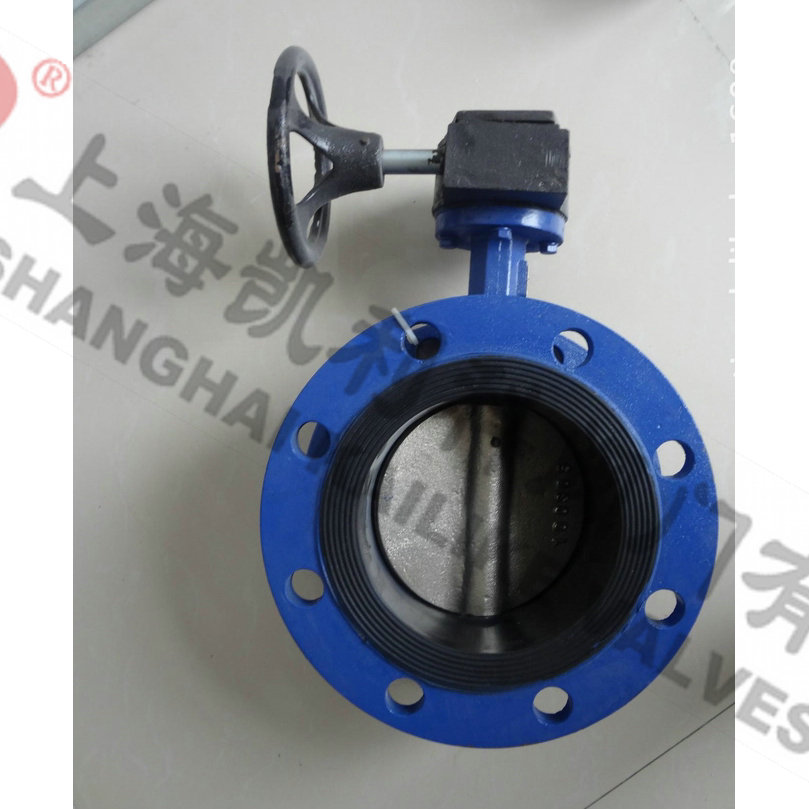

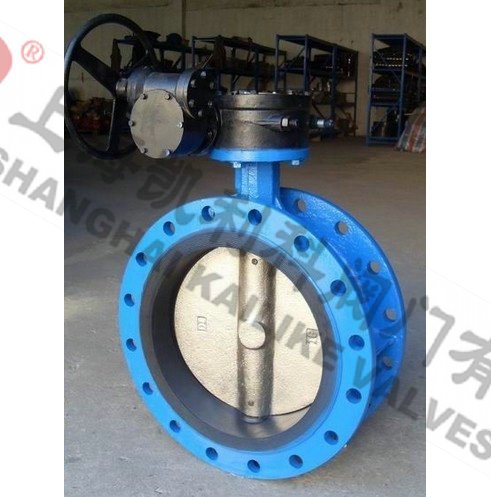

    D341X蝸輪法蘭式軟密封蝶閥D341X蝸輪法蘭式軟密封蝶閥

    D341X蝸輪法蘭式軟密封蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    產品名稱： 蝸輪法蘭式軟密封蝶閥 產品型號： D341X
    公稱通徑： DN50～DN1000 閥座密封： 丁青橡膠、聚四氟乙烯
    公稱壓力： 1.0Mpa～1.6MPa 連接方式： 對夾、法蘭
    適用溫度： -20ºC～+150ºC 驅動方式： 手動、蝸輪、電動、氣動
    閥體材質： 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、粉體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    D341X蝸輪法蘭式軟密封蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    產品特點

    1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
    2、操力矩小，操作方便，省力靈巧。
    3、可以任何位置安裝，維修方便。
    4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
    5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

    制造規范

    設計標準：GB/T2238-1989
    法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度：GB/T12221-1989
    壓力試驗：GB/T13927-1992;JB/T9092-1999

    技術參數

    公稱通徑 DN（mm） 50～2000
    公稱壓力 PN（MPa） 0.6 1.0 1.6
    試驗壓力 強度試驗 0.9 1.5 2.4
    密封試驗 0.66 1.1 1.76
    氣密封試驗 0.6 0.6 0.6
    適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
    驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
    零件名稱 材料
    閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
    蝶板 鑄鋼、不銹鋼及特殊材料
    密封圈 各種橡膠、聚四氟
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨O

    密封材料選用和適用溫度

    材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
    英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
    型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
    耐最高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
    耐最低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
    適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

    外形結構圖

    D341X主要外形尺寸0.6MPa

    公稱通徑mm L H H0 A B D D1 D2 n-d 重量kg
    50 108 63 306 180 200 140 110 88 4-14 13
    65 112 70 321 180 200 160 130 108 4-14 14
    80 114 83 346 180 200 190 150 124 4-18 15.5
    100 127 105 387 180 200 210 170 144 4-18 19.5
    125 140 115 411 180 200 240 200 174 8-18 25.5
    150 140 137 447 270 280 265 225 199 8-18 28.5
    200 152 164 572 270 280 320 280 254 8-18 48
    250 250 206 646 270 280 375 335 309 12-18 69
    300 270 230 738 380 420 440 395 363 12-22 91
    350 290 248 761 380 420 490 445 413 12-22 110
    400 310 289 877 450 470 540 495 463 16-22 140
    450 330 320 938 480 490 595 550 518 16-22 180
    500 350 343 993 480 490 645 600 568 20-22 215
    600 390 413 1131 480 490 755 705 667 20-26 290
    700 430 478 1476 640 660 860 810 772 24-26 560
    800 470 525 1533 640 660 975 920 878 24-30 910
    900 510 585 1655 750 860 1075 1020 978 24-30 1500
    1000 550 640 1765 850 900 1175 1120 1078 28-30 1750
    1200 630 755 1995 850 900 1405 1340 1295 32-33 2180
    1400 710 910 2310 1000 925 1630 1560 1510 36-36 2400
    1600 790 1030 2595 1000 925 1830 1760 1710 40-36 2870
    1800 870 1140 2810 1100 980 2045 1970 1918 44-39 3380
    2000 950 1250 3100 1100 980 2265 2180 2125 48-42 4010

    D341X主要外形尺寸1.0MPa

    公稱通徑mm L H H0 A B D D1 D2 n-d 重量kg
    50 108 63 306 180 200 165 125 99 4-18 13.
    65 112 70 321 180 200 185 145 118 4-18 14
    80 114 83 346 180 200 200 160 132 8-18 15.5
    100 127 105 387 180 200 220 180 156 8-18 19.5
    125 140 115 411 180 200 250 210 184 8-18 25.5
    150 140 137 447 270 280 285 240 211 8-22 28.5
    200 152 164 572 270 280 340 295 266 8-22 48
    250 250 206 646 270 280 395 350 319 12-22 69
    300 270 230 738 380 420 445 400 370 12-22 91
    350 290 248 761 380 420 505 460 429 16-22 110
    400 310 289 877 450 470 565 515 480 16-26 140
    450 330 320 938 480 490 615 565 530 20-26 180
    500 350 343 993 480 490 670 620 582 20-26 215
    600 390 413 1131 480 490 780 725 682 20-30 290
    700 430 478 1476 640 660 895 840 794 24-30 560
    800 470 525 1533 640 660 1015 950 901 24-33 910
    900 510 585 1655 750 860 1115 1050 1001 28-33 1500
    1000 550 640 1765 850 900 1230 1160 1112 28-36 1750
    1200 630 755 1995 850 900 1455 1380 1328 32-39 2180
    1400 710 910 2310 1000 925 1675 1590 1530 36-42 2400
    1600 790 1030 2595 1000 925 1915 1820 1750 40-48 2870
    1800 870 1140 2810 1100 980 2115 2020 1950 44-48 3380
    2000 950 1250 3100 1100 980 2325 2230 2150 48-48 4010

    D341X主要外形尺寸1.6MPa

    公稱通徑mm L H H0 A B D D1 D2 n-d 重量kg
    50 108 63 306 180 200 165 125 99 4-18 13
    65 112 70 321 180 200 185 145 118 4-18 14
    80 114 83 346 180 200 200 160 132 8-18 15.5
    100 127 105 387 180 200 220 180 156 8-18 19.5
    125 140 115 411 180 200 250 210 184 8-18 25.5
    150 140 137 447 270 280 285 240 211 8-22 28.5
    200 152 164 572 270 280 340 295 266 12-22 48
    250 250 206 646 270 280 405 355 319 12-26 69
    300 270 230 738 380 420 460 410 370 12-26 91
    350 290 248 761 380 420 520 470 429 16-26 110
    400 310 289 877 450 470 580 525 480 16-30 140
    450 330 320 938 480 490 640 585 548 20-30 180
    500 350 343 993 480 490 715 650 609 20-33 215
    600 390 413 1131 480 490 840 770 720 20-36 290
    700 430 478 1476 640 660 910 840 794 24-36 560
    800 470 525 1533 640 660 1025 950 901 24-39 910
    900 510 585 1655 750 860 1125 1050 1001 28-39 1500
    1000 550 640 1765 850 900 1255 1170 1112 28-42 1750
    1200 630 755 1995 850 900 1485 1390 1328 32-48 2180
    1400 710 910 2310 1000 925 1685 1590 1530 36-48 2400
    1600 790 1030 2595 1000 925 1930 1820 1750 40-56 2870
    1800 870 1140 2810 1100 980 2130 2020 1950 44-56 3380
    2000 950 1250 3100 1100 980 2345 2230 2150 48-62 4010

    聲明：【D341X蝸輪法蘭式軟密封蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D341X蝸輪法蘭式軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
