GUQ氣動高真空球閥

您的位置：閥門 - 球閥 - GUQ氣動高真空球閥 更新時間：2024-09-03 09:09:46
GUQ氣動高真空球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真...

    • 產品描述
    • 在線詢價
    • 技術咨詢

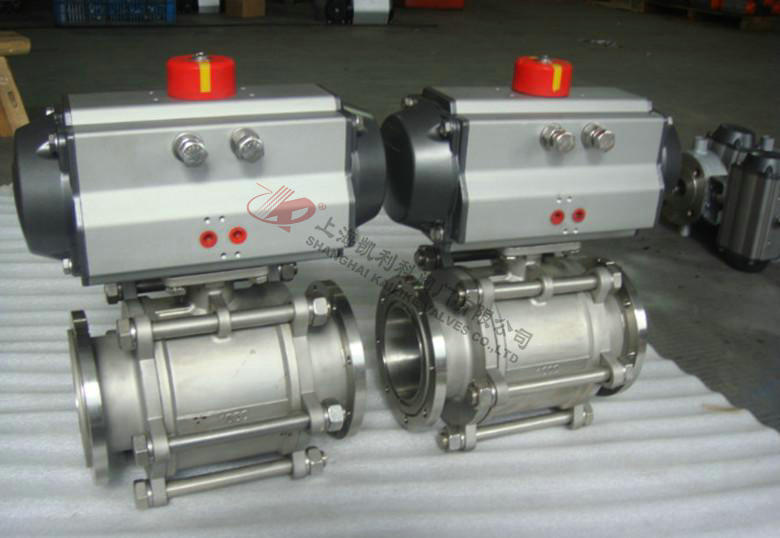

    GUQ氣動高真空球閥GUQ氣動高真空球閥

    GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。

    產品名稱： 氣動高真空球閥 產品型號： GUQ
    公稱通徑： DN10～DN300 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、螺紋、快卸法蘭、活接
    適用溫度： ≤180ºC 驅動方式： 手動、氣動、電動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 空氣、氣體、油、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。

    主要零件材料

    閥體、閥蓋、閥桿：不銹鋼
    密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

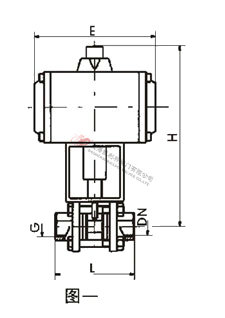

    螺紋連接結構圖

    螺紋連接的外形及連接尺寸 (JB919)

    Model型號 DN G H E L
    GUQ-10(G) 10 1/4" 153 104 68
    GUQ-16(G) 16 1/2" 155 104 72
    GUQ-20(G) 20 3/4" 160 104 82
    GUQ-25(G) 25 1" 163 140 90
    GUQ-32(G) 32 1-1/4" 180 140 112
    GUQ-40(G) 40 1-1/2" 186 140 120
    GUQ-50(G) 50 2" 233 164 145
    GUQ-63(G) 63 2-1/2" 272 164 185
    GUQ-80(G) 80 3" 351 190 210
    GUQ-100(G) 100 4" 370 190 268

    活套法蘭連接結構圖

    活套法蘭連接的外形及連接尺寸 (GB6070)

    Model型號 DN D Do H E L n-φc
    GUQ-10(F) 10 55 40 153 105 84 4-φ6.6
    GUQ-16(F) 16 60 45 155 130 84 4-φ6.6
    GUQ-25(F) 25 70 55 163 165 114 4-φ6.6
    GUQ-32(F) 32 90 70 180 165 140 4-φ9
    GUQ-40(F) 40 100 80 186 190 160 4-φ9
    GUQ-50(F) 50 110 90 233 190 170 4-φ9
    GUQ-63(F) 63 130 110 272 250 195 4-φ9
    GUQ-80(F) 80 145 125 351 250 203 8-φ9
    GUQ-100(F) 100 165 145 370 280 280 8-φ9

    快卸法蘭連接結構圖

    快卸法蘭連接的外形及連接尺寸 (GB4982)

    Model型號 DN D1 D H E L
    GUQ-10(KF) 10 12.2 30 153 104 84
    GUQ-16(KF) 16 17.2 30 155 104 84
    GUQ-25(KF) 25 26.2 40 163 140 114
    GUQ-32(KF) 32 34.2 55 180 140 140
    GUQ-40(KF) 40 41.2 55 186 140 160
    GUQ-50(KF) 50 52.2 75 233 164 170


    聲明：【GUQ氣動高真空球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GUQ氣動高真空球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
