GU高真空球閥

您的位置：閥門 - 球閥 - GU高真空球閥 更新時間：2024-09-03 09:09:46
GU高真空球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：GU高真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領...

    • 產品描述
    • 在線詢價
    • 技術咨詢

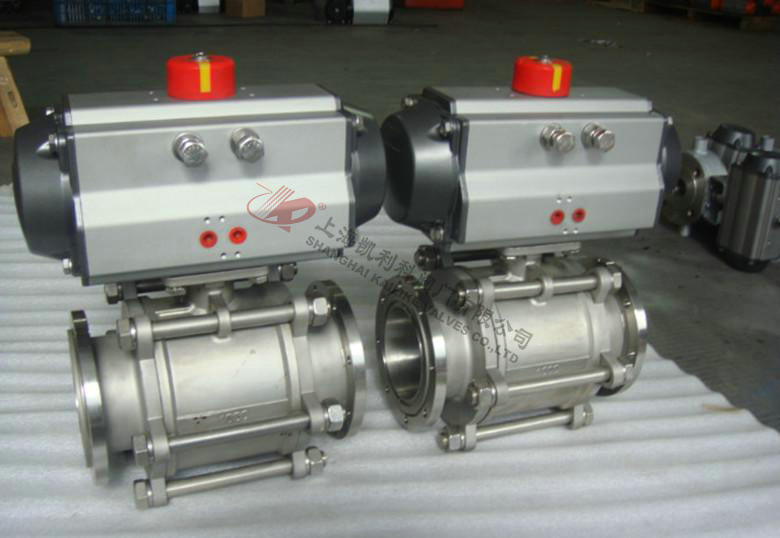

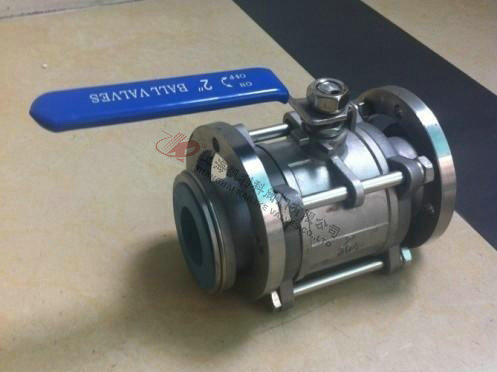

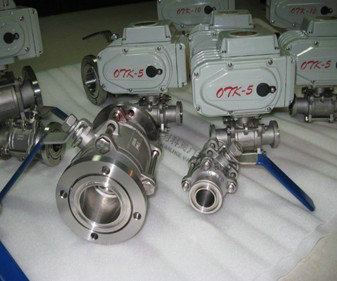

    GU高真空球閥GU高真空球閥

    GU高真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

    產品名稱： 高真空球閥 產品型號： GU
    公稱通徑： DN10～DN300 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、螺紋、快卸法蘭、活接
    適用溫度： ≤180ºC 驅動方式： 手動、氣動、電動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 空氣、氣體、油、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    GU高真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

    主要零件材料

    閥體、閥蓋、閥桿：不銹鋼
    密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

    主要技術性能

    　閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
    　適用溫度：Applicable Temperature 　-30～+150℃
    　-30～+150℃(PPL密封)
    　適用范圍：Appy Range
    　連接型式　Loose Flange 　使用壓力范圍(Pa)
    　活套法蘭(GB6070、JB919) 　0.6×106～1.3×10-4
    　焊接法蘭(GB6070、JB919) 　1.6×106～1.3×10-4
    　快卸法蘭(GB4982) 　0.1×106～1.3×10-4
    　螺紋連接　Threaded Connection 　1.6×106～1.3×10-4

    螺紋連接結構圖

    螺紋連接外形尺寸

    Model
    型號    		 DN G H E L
    GU-10(G) 10 1/4" 52 105 68
    GU-16(G) 16 1/2" 64 130 72
    GU-20(G) 20 3/4" 67 130 82
    GU-25(G) 25 1" 83 165 90
    GU-32(G) 32 1-1/4" 89 165 112
    GU-40(G) 40 1-1/2" 100 190 120
    GU-50(G) 50 2" 125 190 145
    GU-63(G) 63 2-1/2" 150 250 185
    GU-80(G) 80 3" 161 250 210
    GU-100(G) 100 4" 180 280 268

    活套法蘭連接結構圖

    活套法蘭連接外形尺寸(GB6070)

    Model
    型號    		 DN D Do H E L n-φc
    GU-10(F) 10 55 40 52 105 84 4-φ6.6
    GU-16(F) 16 60 45 64 130 84 4-φ6.6
    GU-25(F) 25 70 55 83 165 114 4-φ6.6
    GU-32(F) 32 90 70 89 165 140 4-φ9
    GU-40(F) 40 100 80 100 190 160 4-φ9
    GU-50(F) 50 110 90 125 190 170 4-φ9
    GU-63(F) 63 130 110 150 250 195 4-φ9
    GU-80(F) 80 145 125 161 250 220 8-φ9
    GU-100(F) 100 165 145 180 280 280 8-φ9

    快卸法蘭結構圖

    快卸法蘭連接外形尺寸(GB4982)

    Model
    型號    		 DN D1 D H E L
    GU-10(KF) 10 12.2 30 52 105 84
    GU-16(KF) 16 17.2 30 64 130 84
    GU-25(KF) 25 26.2 40 83 165 114
    GU-32(KF) 32 34.2 55 89 165 140
    GU-40(KF) 40 41.2 55 100 190 160
    GU-50(KF) 50 52.2 75 125 190 170


    聲明：【GU高真空球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GU高真空球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
