調節閥工作原理(圖)
來源:www.allthingsmemorial.com作者:上海凱利科閥門有限公司更新時間:2023-03-31 10:03:39
調節閥(Control Valve)又名控制閥,在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成,可以分為氣動調節閥、電動調節閥、自力式調節閥。

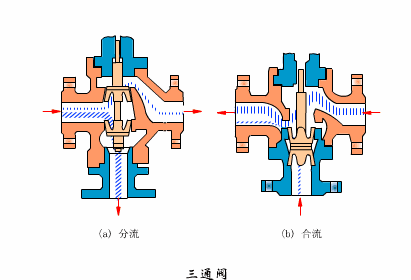

調節閥工作原理(圖)
(1)閥芯形狀結構
主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性
當流體介質是含有高濃度磨損性顆粒的懸浮液時,閥的內部材料要堅硬。
(3)耐腐蝕性
由于介質具有腐蝕性,盡量選擇結構簡單閥門。
(4)介質的溫度、壓力
當介質的溫度、壓力高且變化大時,應選用閥芯和閥座的材料受溫度、壓力變化小的閥門,當溫度≥250℃時應加散熱器。
(5)防止閃蒸和空化
閃蒸和空化只產生在液體介質。在實際生產過程中,閃蒸和空化會形成振動和噪聲,縮短閥門的使用壽命,因此在選擇閥門時應防止閥門產生閃蒸和空化。
調節閥結構原理
調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種,后者具有流通能力大、不平衡力小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏量大的場合。角行程主要有:V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。

第一代產品

從20世紀初以后的近百年時間里,調節閥還處于第一代產品的水平上。其調節閥的特征是:
①以20世紀六七十年代水平的單座閥、雙座閥、套筒閥為主導產品;
②這代產品功能不齊全,不得不依靠擴充產品品種、變型來適應各種不同的場合,造成了品種規格繁多,對調節閥使用、計算、選型、調校、維護、備件等要求特別高;
③可靠性差,使用時出現的問題多;
④十分笨重。
現今,比較盛行的CV3000、精小型閥與傳統老產品相比多了三個30%:重量下降30%;高度下降30%;流量系數提高30%。但它們沒帶來質的突破,只是對傳統產品作了改進而已。

第二代產品

第二代產品從可靠性、功能、重量上應有質的突破。其調節閥的特征是:
①全功能超輕型調節閥代替了眾多可靠性差、功能不齊全、又十分笨重的產品,代替了第一代的主導產品單座閥、雙座閥、套筒閥,成為第二代主導產品;
②電子式電動全功能超輕型調節閥逐步取代傳統的因原執行機構可靠性差,不得不采用的“氣動閥+電氣閥門定位器+氣源”的組合方式。
從外觀上看,第二代產品應具備輕型化、小型化、儀表化的特征。

第三代產品

其突出特征是智能化,并滿足現場總線的要求,在應用上的特點是:
①與計算機接口;
②自診斷使可靠性更加提高,故障率進一步下降;
③改良閥的特性曲線,從而改變閥的調節品質;
④調節閥的品種以及對調節閥的使用要求進一步的簡化;
⑤指標上,滿足現代工業要求達到新的性能水平,例如一些工業部門推出的新的流程與系統對調節閥提出的一些苛刻的要求。
