排氣閥工作原理（圖）

來源：www.allthingsmemorial.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

排氣閥(Exhaust Valve）用于流體管路系統中作為排氣作用，在輸水過程中，空氣在水中不斷地釋放出來，形成空氣袋，使輸水變得困難，當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，這時排氣閥通過浮球杠桿原理開始工作排氣。

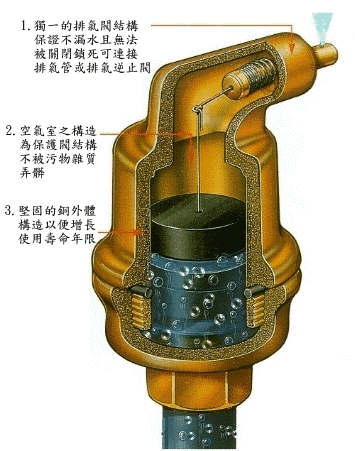

排氣閥工作原理（圖）

當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于排氣閥的檢修。

排氣閥結構原理
排氣閥當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。

1、排氣閥主要由閥體、濾網、浮球、密封圈組成。
2、排氣閥的浮筒采用低密度的PPR和復合材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。

3、浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。

4、杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。

5、排氣閥應有較大的排氣量，當管道空管充水時可在極短的時間內實現快速排氣恢復至正常供水能力。

6、排氣閥在管內有負壓產生時，活塞應該可以迅速開啟，快速大量吸入外界空氣，以保證管線不會因負壓而產生損害。且在工作壓力下能夠?qū)⒐艿乐屑Y(jié)的微量空氣排出。

7、排氣閥應有比較高的空氣關閉壓力，在活塞關閉前的較短時間內，應有足夠能力將管道內的空氣排放完畢，提高輸水效率。

8、排氣閥的水關閉壓力應不大于0.02 MPa，在較低的水壓下就可以關閉排氣閥，從而避免水的大量涌出。

9、排氣閥應采用不銹鋼浮球（浮桶）作啟閉件。

10、排氣閥閥體上應設有防沖擊保護內筒，以防大量排氣后高速水流直接沖擊浮球（浮桶）而造成浮球（浮桶）的過早損傷。

11、對于DN≥100的排氣閥采用分體結構，由大量排氣閥和自動排氣閥組成，以適應管道壓力的使用要求。自動排氣閥應采用復杠桿機構，使浮球浮力得以大幅度放大，且關閉水位低，水中雜質不易接觸密封面，排氣口不會被堵塞，其抗堵塞性能可大大提高。同時在高壓情況下，由于復杠桿的加力作用，使浮球能和水位同步下降，啟閉件不會像傳統閥門被高壓吸住，從而正常排氣。

12、對于高流速、頻繁啟動水泵、口徑DN≧100的工況，為減緩水流沖擊，排氣閥應加裝緩沖塞閥。緩沖塞閥應可以防止大量噴水但不影響大量排氣，使輸水效率不會受到影響，并有效防止水錘發生。
