CJ123H多功能針型閥

您的位置：閥門 - 針型閥 - CJ123H多功能針型閥 更新時間：2024-09-03 09:09:38
CJ123H多功能針型閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：CJ123H多功能針型閥是由內螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其...

    • 產品描述
    • 在線詢價
    • 技術咨詢

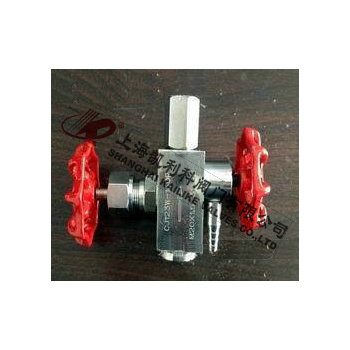

    CJ123H多功能針型閥CJ123H多功能針型閥

    CJ123H多功能針型閥是由內螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，多功能針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品名稱： 多功能針型閥 產品型號： CJ123H
    公稱通徑： DN6 結構形式： 多功能
    公稱壓力： 25.0MPa～32.0MPa 連接方式： 內螺紋
    適用溫度： -40ºC～+540ºC 驅動方式： 手動（一字形手柄或菊花形手輪）
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、空氣等氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    CJ123H多功能針型閥是由內螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，多功能針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品特點

    1. 制造標準: GB/T12224-2005
    2. 連接形式: 內螺紋連接 (NPT,G,Rc,Rp…)
    3. 結構特征: 錐面或球面密封
    4. 閥門檢驗及試驗: GB/T13927-1992
    5. 公稱壓力:≤10000Psi
    6. 適用工作溫度:-29℃～+538℃
    7. 適用介質: 水,油,汽等腐蝕性與非腐蝕性介質
    8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

    主要性能規范

    型號 公稱壓力(MPa) 試驗壓力(MPa) 工作壓力(MPa) 工作溫度(℃) 適用介質
    殼體 (MPa) 密封 (液) 密封 (氣)
    CJ123H-250-DN15 25.0 37.5 27.5 0.6 25.0 P≤540℃ 液化石油氣水、酸、蒸汽、油品等
    C≤425℃

    主要零件材料

    序號
    NO.    		 零件名稱
    Part name    		 材質
    Material
    1 取樣手柄Sampling Handle 20# A105 SS304 SS304L SS316 SS316L
    2 內六角螺釘Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L
    3 取樣閥桿Sampling Stem 20# A105 SS304 SS304L SS316 SS316L
    4 取樣管 Sampling tube 20# A105 SS304 SS304L SS316 SS316L
    5 螺紋套Wrap 20# A105 SS304 SS304L SS316 SS316L
    6 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
    7 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE RTFE
    8 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
    9 填料墊 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    10 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    11 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    12 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    13 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
    14 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L
    15 帶帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    外形結構圖



    主要外形尺寸

    型號 公稱通徑
    DN    		 M1 M2 L1 L2 H D0
    CJ123H-250 DN6 M20X1.5 G1/2 54 46 93 ø60


    聲明：【CJ123H多功能針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CJ123H多功能針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
