J61Y-40P-64P-160P-320P高溫高壓針型閥

您的位置：閥門 - 針型閥 - J61Y-40P-64P-160P-320P高溫高壓針型閥 更新時間：2024-11-01 08:11:40
J61Y-40P-64P-160P-320P高溫高壓針型閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J61Y-40P-64P-160P-320P高溫高壓針型閥是由焊接式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤54...

    • 產品描述
    • 在線詢價
    • 技術咨詢

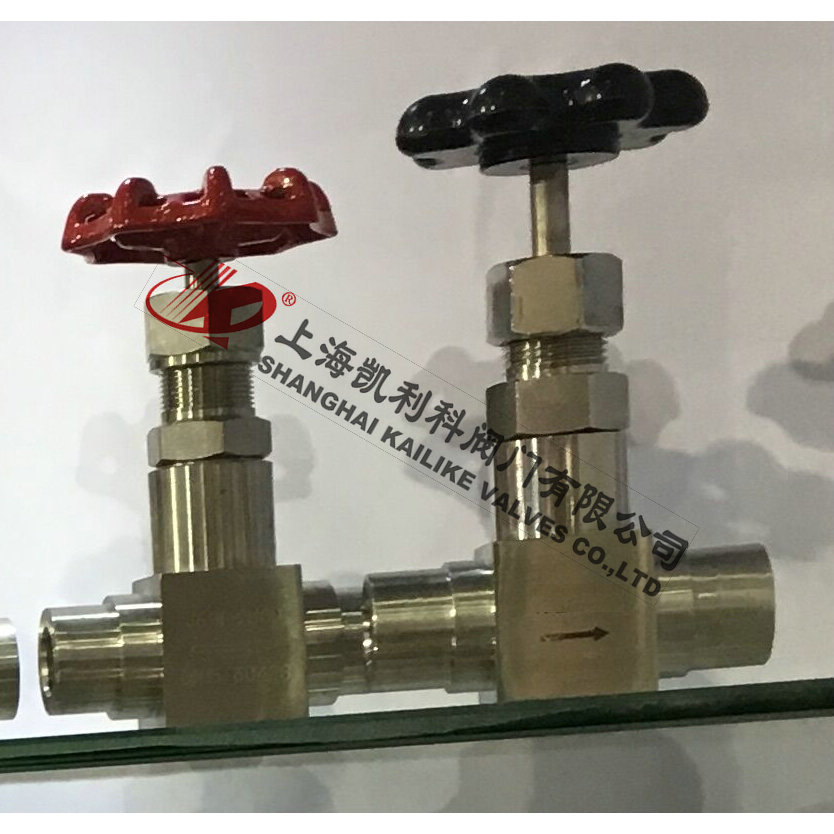

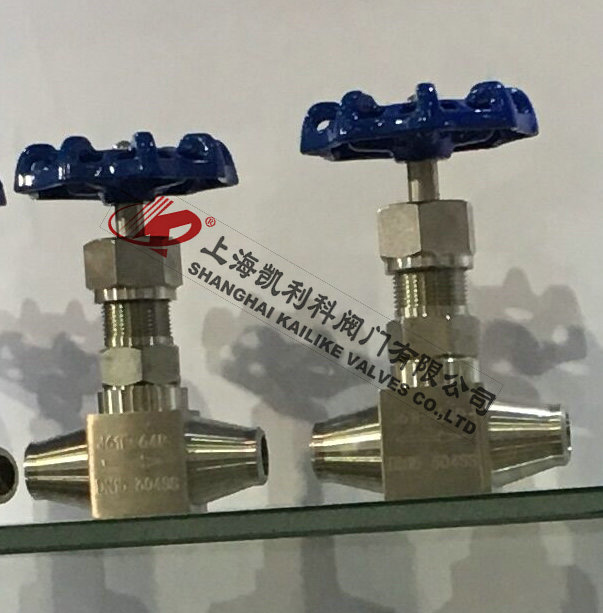

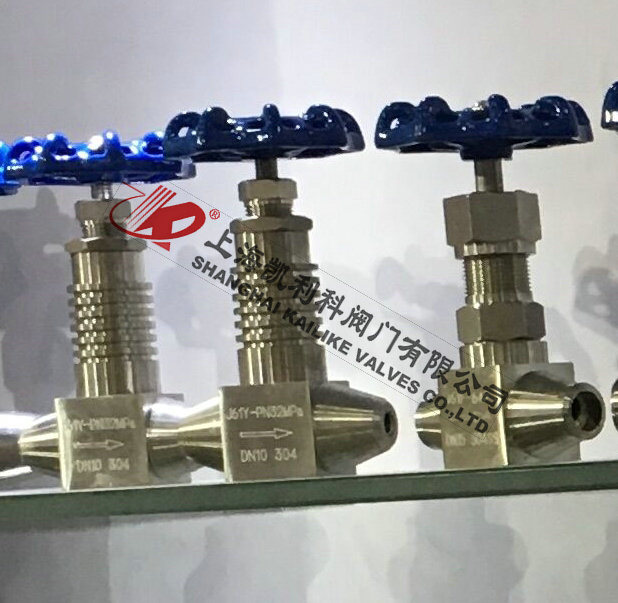

    J61Y-40P-64P-160P-320P高溫高壓針型閥J61Y-40P-64P-160P-320P高溫高壓針型閥

    J61Y-40P-64P-160P-320P高溫高壓針型閥是由焊接式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，高溫高壓針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品名稱： 高溫高壓針型閥 產品型號： J61Y-40P-64P-160P-320P
    公稱通徑： DN6～DN20 結構形式： 針型截止式
    公稱壓力： 1.6MPa～32.0MPa 連接方式： 焊接
    適用溫度： -40ºC～+540ºC 驅動方式： 手動（一字形手柄或菊花形手輪）
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、空氣等氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J61Y-40P-64P-160P-320P高溫高壓針型閥是由焊接式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，高溫高壓針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品特性

    1. 制造標準: GB/T12224-2005  JB/T3595-2002 JB/T7747-95
    2. 連接形式:  對焊連接
    3. 結構特性: 錐面密封,上螺紋閥桿
    4. 閥門檢驗與試驗: GB/T 9092-99
    5. 工作壓力:≤10000PSI
    6. 適用工作溫度:-29℃～+538℃
    7. 適用工作介質:水,油,氣等腐蝕性與非腐蝕性介質.
    8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

    性能規范

    型號
    Type    		 公稱壓力（MPa）Nominal pressure 試驗壓力（MPa）Test pressure 工作壓力（MPa）Working pressure 工作溫度（℃）Working temperature 適用介質
    Applicable mediun
    殼體
    Shell    		 密封（液）
    Seal    		 密封（氣）
    Seal
    J61Y-16 1.6 2.4 1.76 0.6 1.6 P＜540℃ 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
    J61Y-40P 4.0 6.0 4.4 0.6 4.0
    J61Y-160 16.0 24.0 17.6 0.6 16.0 C＜425℃
    J61Y-320P 32.0 48.0 35.2 0.6 32.0

     主要零件材料

    序號
    NO.    		 零件名稱
    Part name    		 材質
    Material
    1 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
    2 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE
    3 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    5 填料墊 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    6 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    7 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    8 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
    9 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L
    10 帶帽螺母Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

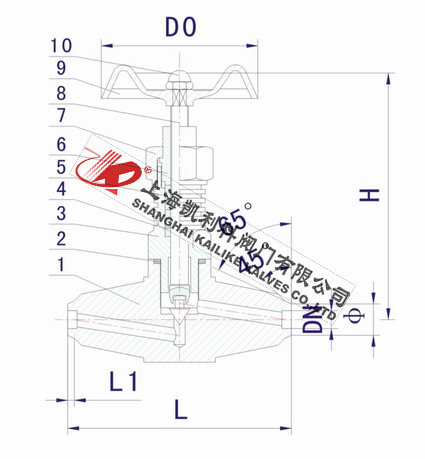

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 DN
    Nominal bore    		 ø H L D0
    J61Y-40P-64P-160P-320P DN6 10 110 100 80
    J61Y-40P-64P-160P-320P DN10 14 145 110 100
    J61Y-40P-64P-160P-320P DN15 16 165 120 110
    J61Y-40P-64P-160P-320P DN20 20 180 140 130


    聲明：【J61Y-40P-64P-160P-320P高溫高壓針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J61Y-40P-64P-160P-320P高溫高壓針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
    上一篇：J61W-40P-64P-160P-320P不銹鋼高壓焊接式針型閥 下一篇：J61Y-40P-64P-160P-320P不銹鋼高壓針型閥

    ?
