A46F,A46Y先導式安全閥

您的位置：閥門 - 安全閥 - A46F,A46Y先導式安全閥 更新時間：2024-09-03 09:09:34
A46F,A46Y先導式安全閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：A46F、A46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的...

    • 產品描述
    • 在線詢價
    • 技術咨詢

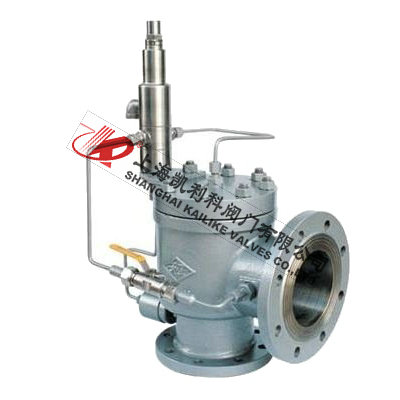

    A46F,A46Y先導式安全閥A46F,A46Y先導式安全閥

    A46F、A46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

    產品名稱： 先導式安全閥 產品型號： A46F、A46Y
    公稱通徑： DN25～DN200 結構形式： 先導式
    公稱壓力： 1.6MPa～6.4MPa 連接方式： 法蘭
    適用溫度： -40ºC～+200ºC 驅動方式： 彈簧自動起跳
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、液化天然氣等氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    A46F、A46Y先導式安全閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。

    主要零部件

    NO. 零件名稱 AF46Y/F 材料 A46F/Y材料
    1 閥體 WCB WCB
    2 閥瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
    3 導向套 1Cr18Ni9Ti 1Cr18Ni9Ti
    4 彈簧 50CrVA 50CrVA
    5 O型圈 氟橡膠 氟橡膠
    6 閥蓋 25 25
    7 導閥 部件

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 do L L1 L2 H DN D D1 D2 D6 b Z-ød D D1 D2 D6 b Z-ød
    A46 F/Y -16 25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
    32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
    40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
    50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
    65 40 160 140 175 435 80 185 145 120   20 4-18 200 160 135   20 8-18
    80 50 170 135 175 451 100 200 160 135   20 8-18 220 180 155   22 8-18
    100 65 195 175 195 500 125 220 180 155   22 8-18 250 210 185   24 8-18
    125 80 210 190 220 526 150 250 210 185   22 8-18 285 240 210   24 8-23
    150 100 255 230 265 623 175 285 240 210   24 8-23 315 270 240   26 8-23
    200 125 300 260 300 690 250 340 295 265   26 12-23 405 355 320   30 12-26
    A46 F/Y -25 25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
    32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
    40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
    50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
    65 40 160 140 175 435 80 185 145 120   22 8-18 200 160 135   20 8-18
    80 50 170 135 175 451 100 200 160 135   22 8-18 220 180 155   22 8-18
    100 65 195 175 195 500 125 230 190 160   24 8-23 250 210 185   22 8-18
    125 80 210 190 220 526 150 270 220 188   28 8-26 285 240 210   24 8-23
    150 100 255 230 265 623 175 300 250 218   30 8-26 310 270 240   26 8-23
    200 125 300 260 300 690 250 360 310 278   34 12-26 405 355 320   30 12-26
    A46 F/Y -40 25 15 110 95 150 365 32 115 85 65 58 16 4-14 140 100 78   18 4-18
    32 20 115 100 150 375 40 140 100 78 66 18 4-18 150 110 85   18 4-18
    40 25 120 110 160 390 50 150 110 85 76 18 4-18 165 125 100   20 4-18
    50 32 135 120 160 410 65 165 125 100 88 20 4-18 185 145 120   20 4-18
    65 40 160 140 175 435 80 185 145 120 110 22 8-18 200 160 135   20 8-18
    80 50 170 135 175 451 100 200 160 135 121 22 8-18 220 180 155   22 8-18
    100 65 195 175 195 500 125 235 190 160 150 24 8-23 250 210 185   22 8-18
    125 80 210 190 220 526 150 270 220 188 176 28 8-26 285 240 210   24 8-23
    150 100 255 230 265 623 175 300 250 218 204 30 8-26 310 270 240   26 8-23
    200 125 300 260 300 690 250 375 320 282 260 38 12-30 405 355 320   30 12-26


    聲明：【A46F,A46Y先導式安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A46F,A46Y先導式安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
