AH42F,A42F液化氣安全閥

您的位置：閥門 - 安全閥 - AH42F,A42F液化氣安全閥 更新時間：2024-09-03 09:09:34
AH42F,A42F液化氣安全閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：AH42F、A42F液化氣安全閥適用于工作溫度在-40～80℃的液化石油天然氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。...

    • 產品描述
    • 在線詢價
    • 技術咨詢

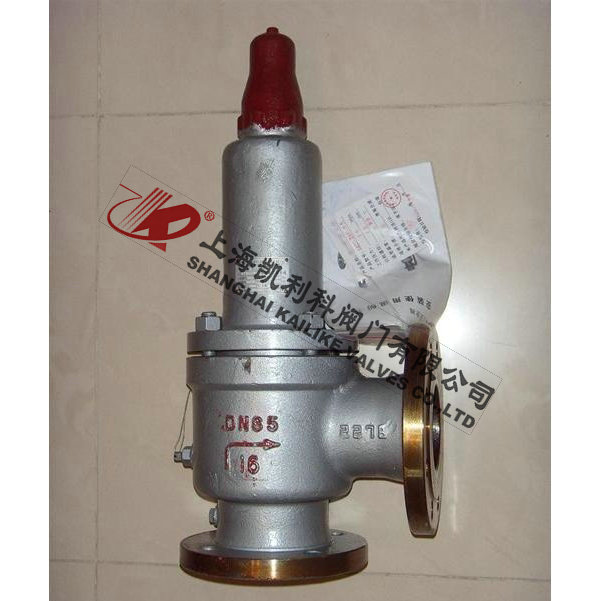

    AH42F,A42F液化氣安全閥AH42F,A42F液化氣安全閥

    AH42F、A42F液化氣安全閥適用于工作溫度在-40～80℃的液化石油天然氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。

    產品名稱： 液化氣安全閥 產品型號： AH42F、A42F
    公稱通徑： DN25～DN250 結構形式： 全啟封閉彈簧式
    公稱壓力： 1.6MPa～4.0MPa 連接方式： 法蘭
    適用溫度： -40ºC～+80ºC 驅動方式： 彈簧自動起跳
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 燃氣、液化氣、天然氣等氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    AH42F、A42F液化氣安全閥適用于工作溫度在-40～80℃的液化石油天然氣的液相出口管上，當進出口壓差0.5MPa時液化石油氣能自動回流入罐。

    主要零部件

    NO. 零件名稱 AH42F-C A42F-C 材料
    1 閥座 2Cr13
    2 閥體 WCB
    3 調節圈 2Cr13
    4 反沖盤 2Cr13
    5 閥瓣 2Cr13+PTFE
    6 導向套 2Cr13
    7 閥蓋 ZG230-450
    8 彈簧 50CrVA
    9 閥桿 2Cr13
    10 調整螺桿 45
    11 閥帽 ZG200-400

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 do D K g g1 b f f1 Z-?d DN' D1 K1 g2 b1 f Z1-?d1 L L1 ≈H
    AH42F-16C
    A42F-16C    		 20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145   120 20 3   4-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160   135 20 3   8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 220 180   155 22 3   8-18 125 250 210 185 22 3 8-18 195 175 690
    125 80 250 210   185 22 3   8-18 150 285 240 210 24 3 8-23 210 190 780
    150 100 285 240   210 24 3   8-23 175 310 270 240 26 3 8-23 255 230 838
    200 125 340 295   265 26 3   12-23 250 405 355 320 30 3 12-26 300 260 992
    250 150 405 355   320 30 3   12-26 300 460 410 375 30 4 12-26 350 320 1266
    300 220 460 410   375 30 4   12-26 400 580 525 485 36 4 16-30 370 350 1283
    350 250 520 470   435 34 4   16-26 500 715 650 608 44 4 20-34 500 450 1520
    400 280 580 525   485 36 4   16-30 500 715 650 608 44 4 20-34 500 450 1530
    AH42F-25
    A42F-25    		 20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145   120 22 3   8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160   135 22 3   8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 230 190   160 24 3   8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220   188 28 3   8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250   218 30 3   8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 360 310   278 34 3   12-26 250 405 355 320 30 3 12-26 300 260 992
    250 150 425 370   332 36 3   12-30 300 460 410 375 30 4 12-26 350 320 1266
    300 220 485 430   390 40 4   16-30 400 580 525 485 36 4 16-30 370 350 1283
    AH42F-40
    A42F-40    		 20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992
    250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1266


    聲明：【AH42F,A42F液化氣安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的AH42F,A42F液化氣安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
