A41Y高壓安全閥

您的位置：閥門 - 安全閥 - A41Y高壓安全閥 更新時間：2024-09-03 09:09:31

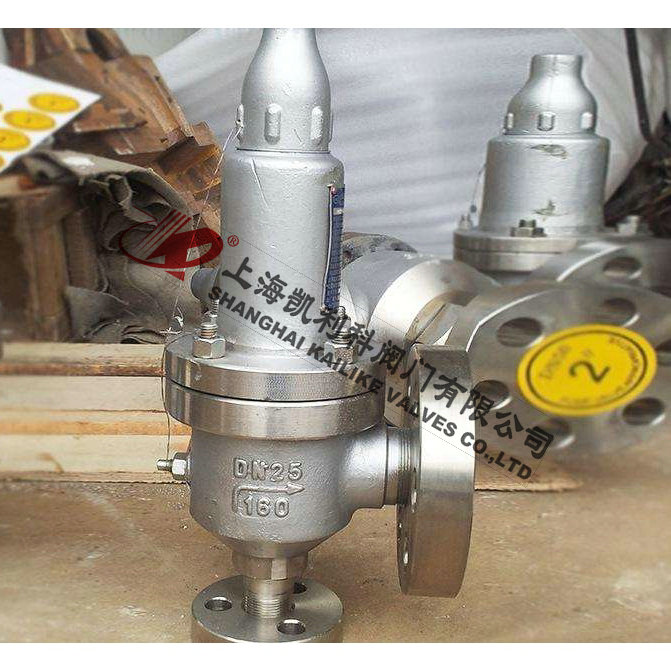

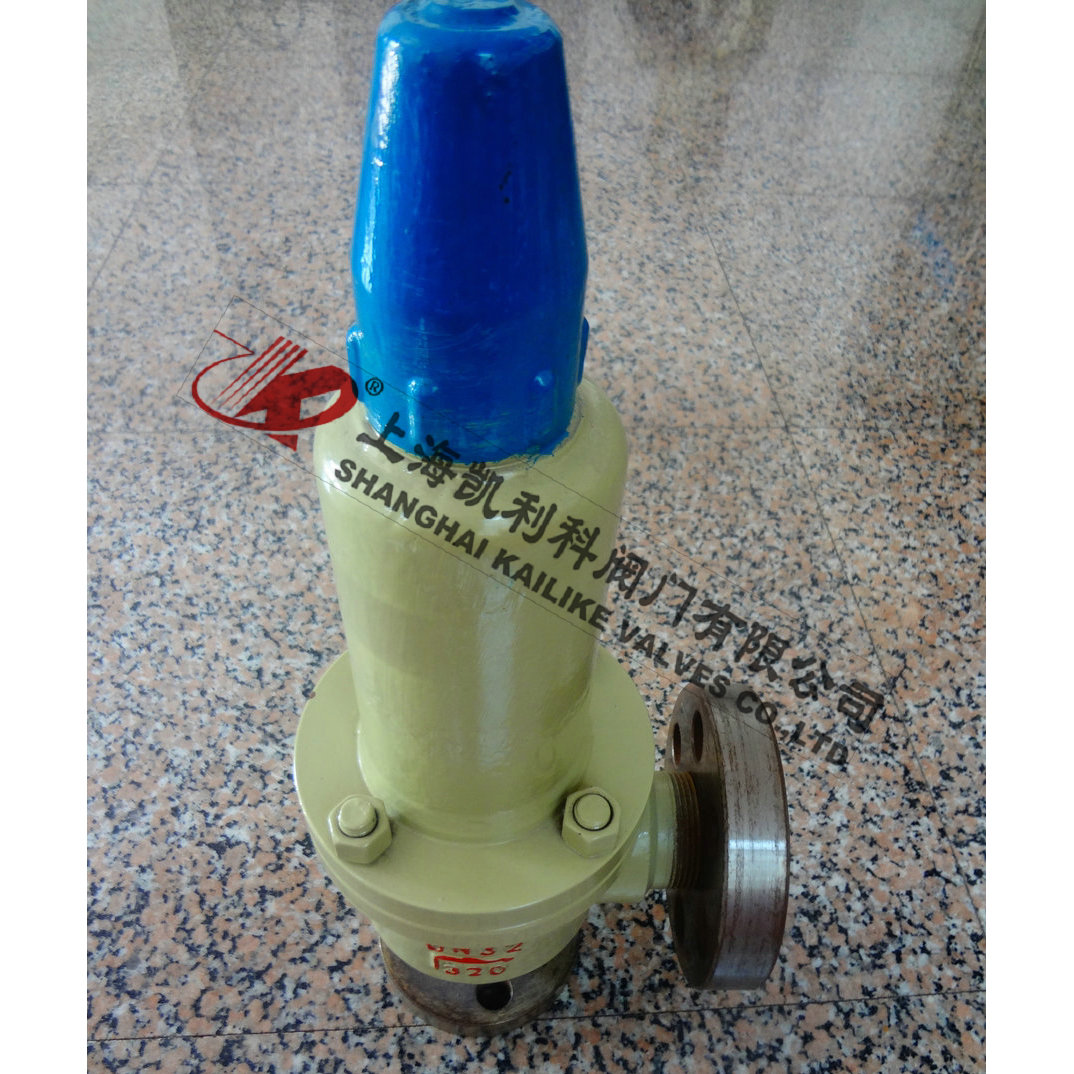

A41Y高壓安全閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：A41Y高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚狻⑺冉橘|(zhì)的設備和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型適用于工作溫度≤...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    A41Y高壓安全閥A41Y高壓安全閥

    A41Y高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚?、水等介質的設備和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。價格實惠 品質保證。

    產品名稱： 高壓安全閥 產品型號： A41Y
    公稱通徑： DN15～DN50 結構形式： 彈簧式
    公稱壓力： 16.0MPa～32.0MPa 連接方式： 法蘭
    適用溫度： -15ºC～+200ºC 驅動方式： 彈簧自動起跳
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽、液體、氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    A41Y高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚?、水等介質的設備和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。價格實惠 品質保證。

    主要零部件

    NO 零件名稱 A41Y-160材料 A41Y-160P材料 A41Y-160R材料
    1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni9Ti
    2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    3 閥體 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
    7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 閥蓋 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
    9 調整螺桿 45 2Cr13 2Cr13
    10 閥帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
    11 閥座、閥瓣密封面 堆焊Co基硬質合金

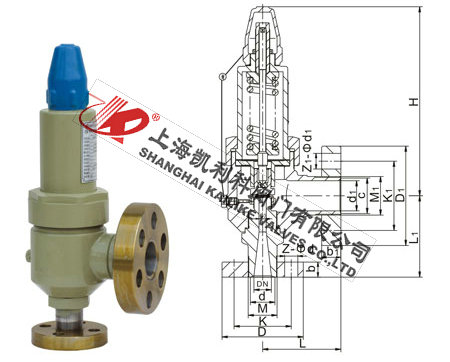

    外形結構圖



    主要外形尺寸

    型號 公稱
    通徑    		 do d M D K Z-Φd b d1 M1 D1 K1 Z1-Φd1 b1 L L1 ≈H
    A41Y-160
    （單法蘭）    		 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
    20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
    25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
    A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
    32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
    40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
    50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
    A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
    32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
    40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
    50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380


    聲明：【A41Y高壓安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A41Y高壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
