H48H截止止回閥

您的位置：閥門 - 止回閥 - H48H截止止回閥 更新時間：2024-09-03 09:09:01
H48H截止止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H48H截止止回閥按GB12235標準設計制造，結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    H48H截止止回閥H48H截止止回閥

    H48H截止止回閥按GB12235標準設計制造，結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當閥門開啟時閥瓣沿著提升起的閥桿做升降運動，可作為止回閥用，當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。

    產品名稱： 截止止回閥 產品型號： HH44X
    公稱通徑： DN15～DN150 結構形式： 截止式
    公稱壓力： 0.6MPa～2.5MPa 連接方式： 法蘭
    適用溫度： -29ºC～+300ºC 驅動方式： 手動
    閥體材質： 青銅、鑄鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 海水、淡水、滑油、燃油、蒸汽  生產廠家： 上海凱利科閥門有限公司

    產品說明

    H48H截止止回閥按GB/T587-1993標準設計制造，結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當閥門開啟時閥瓣沿著提升起的閥桿做升降運動，可作為止回閥用，當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。閥瓣、閥座密封面堆焊鐵基合金或司太立鈷基硬質合金，截止止回多用閥具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長的特點。截止止回多用閥可適用于船舶、石油、化工、制藥、電力行業等各種工況的水平安裝管路上。

    性能規范 Technical Data

    公稱壓力 Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(am) 適用介質 Applicable Medium
    0.6 15～150 海水、淡水、滑油、燃油和 t≤300℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.
    1.0 65～150
    1.6 65～150
    2.5 15～125

    主要零部件材質 Materials of Main Parts

    零件名稱 Parts Name 材料 Material
    名稱 Name 牌號 Marks
    閥體、閥蓋、閥盤 Body/Cover/Disc 鑄鋼或鑄錫青銅 ZG230-450、ZCuSn10Zn2、 ZCuSn5Pb5Zn5
    閥桿 Stem 不銹鋼或鋁青銅  2Cr13、CuA19Mn2

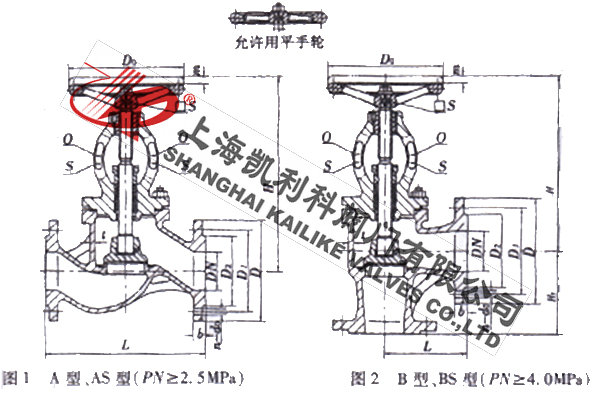

    外形結構圖



    A型、B型主要外形尺寸

    公稱 壓力 PN (MPa) 公稱 通徑 DN (mm) 結構尺寸
    Structure Dimension    		 壁厚 Thickness 法蘭 Flange 螺栓
    Bolt    		 手輪
    Hand wheel    		 升程
    Lift Range m    		 參考重量 Weight(kg)
    L H≈ H1
    A型 B型 A型 B型 B型 D D1 D2 d0 b n個 Th Do S A型 B型
    1.0 65 290 115 309 275 115 6 155 123 104 15 14 6 M14 140 12 17 14.6 12.6
    80 310 125 345 298 125 6 170 138 118 15 14 8 M14 160 14 20 18.9 17.1
    100 350 150 374 325 135 6 190 158 138 15 14 8 M14 180 14 25 28.1 23.2
    125 400 175 426 372 155 7 215 183 164 15 14 10 M14 200 17 32 38.0 35.2
    150 480 180 487 415 160 7 240 208 190 15 14 12 M14 200 17 38 55.8 47.9
    1.6 125 400 175 465 405 155 7 225 187 168 17 17 10 M16 250 22 32 53.3 45.1
    150 480 180 524 457 160 8 255 217 196 17 19 12 M16 280 24 38 62.6 58.3
    2.5 20 150 75 217 203 75 5 95 68 48 13 12 4 M12 80 8 7 4.6 4.4
    25 160 80 217 203 80 5 105 73 56 13 13 4 M12 80 8 7 5.1 5.O
    32 180 85 236 216 85 5 115 83 64 15 13 6 M14 100 9 9 6.3 6.3
    40 200 90 260 236 90 5 125 93 74 15 14 6 M14 120 11 11 8.5 7.7
    50 230 95 288 258 95 6 135 103 84 15 14 6 M14 140 12 14 10.9 10.3
    65 290 115 334 301 115 7 170 132 110 17 17 8 M16 160 14 17 17.9 15.9
    80 310 125 362 321 125 7 185 147 126 17 19 8 M16 200 17 20 25.4 23.5
    100 350 150 427 378 135 8 205 167 146 17 19 10 M16 250 22 25 37.6 32.8
    125 400 175 493 433 155 9 240 196 172 21 21 10 M20 280 24 32 65.4 52.6

    AS型、BS型主要外形尺寸

    公稱 壓力 PN (MPa) 公稱 通徑 DN (mm) 結構尺寸
    Structure Dimension    		 壁厚 Thickness 法蘭 Flange 螺栓
    Bolt    		 手輪
    Hand wheel    		 升程 Lift Range m 參考重量 Weight(kg)
    L H≈ H1
    AS型 BS型 AS型 BS型 BS型 D D1 D2 d0 b n個 Th Do S AS型 BS型
    0.6 15 130 90 217 203 90 4 80 55 40 11 12 4 M10 80 8 7 3.9 3.8
    20 150 95 217 203 95 4 90 65 50 11 12 4 M10 80 8 7 4.4 4.3
    25 160 100 217 203 100 4 100 75 60 11 14 4 M10 80 8 7 4.8 4.9
    32 180 105 236 216 105 5 120 90 70 14 15 4 M12 100 9 9 6.7 6.5
    40 200 115 260 236 115 5 130 100 80 14 16 4 M12 120 11 11 8 8.2
    50 230 125 288 258 125 5 140 110 90 14 17 4 M12 140 12 14 11.5 12.5
    65 290 145 310 275 145 6 160 130 110 14 17 4 M12 140 12 17 15.2 13.8
    80 310 155 345 298 155 6 190 150 128 18 19 4 M16 160 14 20 22 21.2
    100 350 175 374 325 175 6 210 170 148 18 20 4 M16 180 14 25 32.1 27.8
    125 400 200 426 366 200 7 240 200 178 18 20 8 M16 200 17 32 43.2 41.5
    150 480 225 487 415 225 7 265 225 202 18 20 8 M16 200 17 38 63.1 57.8
    1.6 65 290 145 334 301 145 6 185 145 122 18 17 4 M16 160 14 19 20.5 19.2
    80 310 155 366 321 155 6 200 160 133 18 19 8 M16 200 17 20 28.3 27.2
    100 350 175 427 378 175 6 220 180 158 18 20 8 M16 250 22 25 45.3 39.5
    125 400 200 465 405 200 7 250 210 184 18 22 8 M16 250 22 32 57 51.3
    150 480 225 524 457 225 8 285 240 212 22 22 8 M20 280 24 38 69 68.9
    2.5 15 130 90 217 203 90 5 95 65 47 14 12 4 M12 80 8 7 5.3 5
    20 150 95 217 203 95 5 105 75 58 14 12 4 M12 80 8 7 5.8 5.5
    25 160 100 217 203 100 5 115 85 68 14 14 4 M12 80 8 7 6.1 6.4
    32 180 105 236 216 105 5 140 100 78 18 15 4 M16 100 9 9 8.6 8.4
    40 200 115 260 236 115 5 150 110 88 18 16 4 M16 120 11 11 10.6 11.2
    50 230 125 288 258 125 6 165 125 102 18 17 4 M16 140 12 14 14.2 14
    65 290 145 334 301 145 7 185 145 122 18 17 8 M16 160 14 19 20.7 19.4
    80 310 155 362 321 155 7 200 160 133 18 19 8 M16 200 17 20 28.5 27.4
    100 350 175 427 378 175 8 235 190 158 22 20 8 M20 250 22 25 45 8 40
    125 400 200 493 433 200 9 270 220 184 26 26 8 M24 280 24 32 75 5 61.6


    聲明：【H48H截止止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H48H截止止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
