J41Y鉻鉬鋼截止閥

您的位置：閥門 - 截止閥 - J41Y鉻鉬鋼截止閥 更新時間：2024-09-03 09:09:54
J41Y鉻鉬鋼截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J41Y鉻鉬鋼截止閥主要用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政...

    • 產品描述
    • 在線詢價
    • 技術咨詢

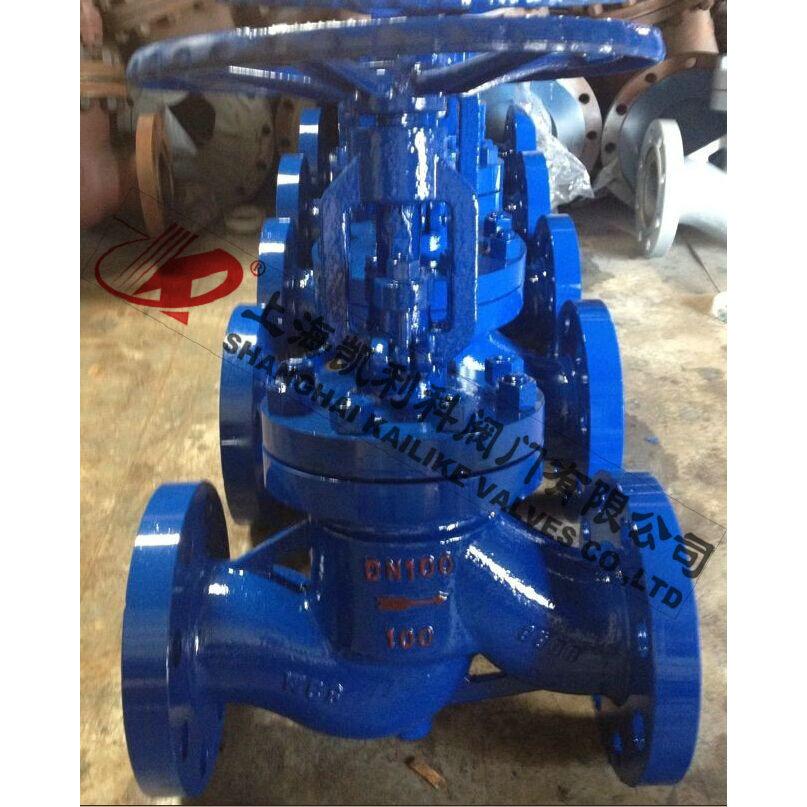

    J41Y鉻鉬鋼截止閥J41Y鉻鉬鋼截止閥

    J41Y鉻鉬鋼截止閥主要用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。適用介質 水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等。

    產品名稱： 鉻鉬鋼截止閥 產品型號： J41Y
    公稱通徑： DN15～DN600 結構形式： 截止式
    公稱壓力： 1.6MPa～16.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+570ºC 驅動方式： 手輪、傘齒輪、氣動、電動
    閥體材質： 鉻鉬鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J41Y鉻鉬鋼截止閥主要用于化工設備、通用零部件、工業設備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。適用介質 水、蒸汽、油品、硝酸、醋酸、堿液、鹽水、海水、氧氣等。

    試驗壓力

    公稱壓力PN(MPa)Nominal pressure 1.6 2.5 4.0 6.4 10.0 16.0
    殼體強度試驗Shell strength test 2.4 3.8 6.0 9.6 15 24
    上密封試驗Back seal test 1.8 2.8 4.4 7.0 11 18
    密封試驗Seal test 1.8 2.8 4.4 7.0 11 18

    使用范圍

    產品型號 適用介質 適用溫度（℃）
    J41(H.Y)-C型
    J941(H.Y)-C型    		 水、蒸汽、油品 ≤425℃
    ≤450℃
    J41Y-I型
    J941Y-I型    		 水、蒸汽、油品 ≤550℃

    主要零件材料

    產品類型 零件名稱
    閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪
    J41(H.Y)-C型 J941(H.Y)-C型 25、WCB 鉻不銹鋼 2Cr1325 H:不銹鋼Y:鈷基硬質合金鋼 鋁青銅 柔性石墨 優質碳鋼 可鍛鑄鐵
    J41Y-I型J941Y-I型 鉻鉬鋼 鉻鉬鋼 合金鋼 鈷基硬質合金鋼 鋁青銅 柔性石墨 合金鋼 可鍛鑄鐵

    外形結構圖

    主要外形尺寸PN l.6MPa

    1.6MPa DN L D D1 D2 b n-Φd H D0
    凸面法蘭
    RF
    J41Y
    16I    		 10 130 90 60 40 14 4-Φ14 198 120
    15 130 95 65 45 14 4-Φ14 218 120
    20 150 105 75 55 14 4-Φ14 258 140
    25 160 115 85 65 14 4-Φ14 275 140
    32 180 135 100 78 16 4-Φ18 280 160
    40 200 145 110 85 16 4-Φ18 330 180
    50 230 160 125 100 16 4-Φ18 350 200
    65 290 180 145 120 18 4-Φ18 370 280
    80 310 195 160 135 20 8-Φ18 400 280
    100 350 215 180 155 20 8-Φ18 415 320
    125 400 245 210 185 22 8-Φ18 460 360
    150 480 280 240 210 24 8-Φ23 510 450
    200 600 335 295 265 26 12-Φ23 710 500
    250 650 405 335 320 30 12-Φ25 786 550
    300 750 460 410 375 30 12-Φ25 925 600

    主要外形尺寸PN 2.5MPa

    2.5MPa DN L D D1 D2 b n-Φd H D0
    凸面法蘭
    RF
    J41Y
    25I    		 10 130 90 60 40 16 4-Φ14 198 120
    15 130 95 65 45 16 4-Φ14 218 120
    20 150 105 75 55 16 4-Φ14 258 140
    25 160 115 85 65 16 4-Φ14 275 140
    32 180 135 100 78 18 4-Φ18 280 160
    40 200 145 110 85 18 4-Φ18 330 180
    50 230 160 125 100 20 4-Φ18 350 200
    65 290 180 145 125 22 8-Φ18 400 280
    80 310 195 160 135 22 8-Φ18 355 280
    100 350 230 190 160 24 8-Φ23 415 320
    125 400 270 220 188 28 8-Φ25 460 360
    150 480 300 250 218 30 8-Φ25 510 450
    200 600 360 310 278 34 12-Φ25 710 500
    250 622 425 370 332 36 12-Φ30 786 550
    300 698 485 430 390 40 16-Φ30 925 600

    主要外形尺寸PN 4.0MPa

    4.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹凸法蘭
    MFM
    J41Y
    40I    		 10 130 90 60 41 35 14 4-Φ14 198 120
    15 130 95 65 45 40 16 4-Φ14 233 120
    20 150 105 75 55 51 16 4-Φ14 295 140
    25 160 115 85 65 58 16 4-Φ14 285 160
    32 180 135 100 78 66 18 4-Φ18 302 160
    40 200 145 110 85 76 18 4-Φ18 355 200
    50 230 160 125 100 88 20 4-Φ18 373 200
    65 290 180 145 120 110 22 8-Φ18 408 280
    80 310 195 160 135 121 22 8-Φ18 436 280
    100 350 230 190 160 150 24 8-Φ23 480 320
    125 4001 270 220 188 176 28 8-Φ25 588 360
    150 480 300 250 218 204 30 8-Φ25 611 400
    200 600 375 320 282 260 38 12-Φ30 720 400

    主要外形尺寸PN 6.4MPa

    6.4MPa DN L D D1 D2 D6 b n-Φd H D0
    凹凸法蘭
    MFM
    J41Y
    64I    		 15 170 105 75 55 40 18 4-14Φ 195 400
    20 190 125 90 68 51 20 4-Φ18 228 160
    25 210 135 100 78 58 22 4-Φ18 275 180
    32 230 150 110 82 66 24 4-Φ23 325 200
    40 260 165 125 95 76 24 4-Φ23 360 240
    50 300 175 135 105 88 26 4-Φ23 410 280
    65 340 200 160 130 110 28 8-Φ23 450 320
    80 380 210 170 140 121 30 8-Φ23 485 360
    100 430 250 200 168 150 32 8-Φ25 537 400
    125 500 295 240 202 176 36 8-Φ30 631 400
    150 550 340 280 240 204 38 8-Φ34 646 450
    200 650 405 345 300 260 44 12-Φ34 813 500

    主要外形尺寸PN 10.0MPa

    10.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹凸法蘭
    MFM
    J41Y
    100I    		 10 170 100 70 50 35 20 4-Φ14 198 140
    15 170 105 75 55 40 20 4-Φ14 202 140
    20 190 125 90 68 51 22 4-Φ18 228 160
    25 210 135 100 78 58 24 4-Φ18 250 180
    32 230 150 110 82 66 24 4-Φ23 326 200
    40 260 165 125 95 76 26 4-Φ23 360 240
    50 300 195 145 112 88 28 4-Φ25 414 280
    65 340 220 170 138 110 32 8-Φ25 434 320
    80 380 230 1810 148 121 34 8-Φ25 547 360
    100 430 265 210 172 150 38 8-Φ30 621 400
    125 500 310 250 210 176 42 8-Φ34 732 400
    150 550 350 290 250 204 46 12-Φ34 840 450

    主要外形尺寸PN 16.0MPa

    16.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹凸法蘭
    MFM
    J41Y
    160I    		 200 65 430 360 312 260 54 12-Φ41 925 500
    15 170 110 75 52 40 24 4-Φ18 148 140
    20 190 130 90 62 51 26 4-Φ23 158 160
    25 210 140 100 72 58 28 4-Φ23 175 180
    32 230 165 115 85 66 30 4-Φ25 200 200
    40 260 175 125 92 76 32 4-Φ27 231 240
    50 300 215 165 132 88 36 8-Φ25 262 280
    65 340 245 190 152 110 44 8-Φ30 303 320
    80 380 260 205 168 121 46 8-Φ30 341 360
    100 430 300 240 200 150 48 8-Φ34 485 400


    聲明：【J41Y鉻鉬鋼截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41Y鉻鉬鋼截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
