DSJ41H,DSJ61H水封截止閥

您的位置：閥門 - 截止閥 - DSJ41H,DSJ61H水封截止閥 更新時間：2024-09-03 09:09:52
DSJ41H,DSJ61H水封截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：DSJ41H、DSJ61H水封截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝...

    • 產品描述
    • 在線詢價
    • 技術咨詢

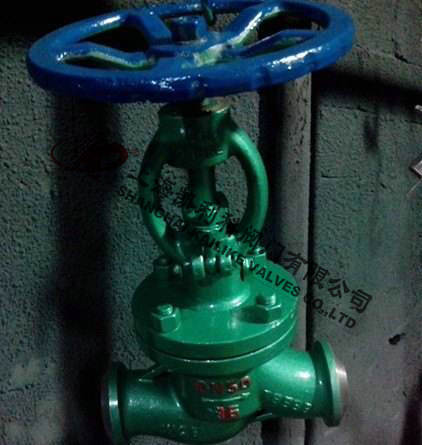

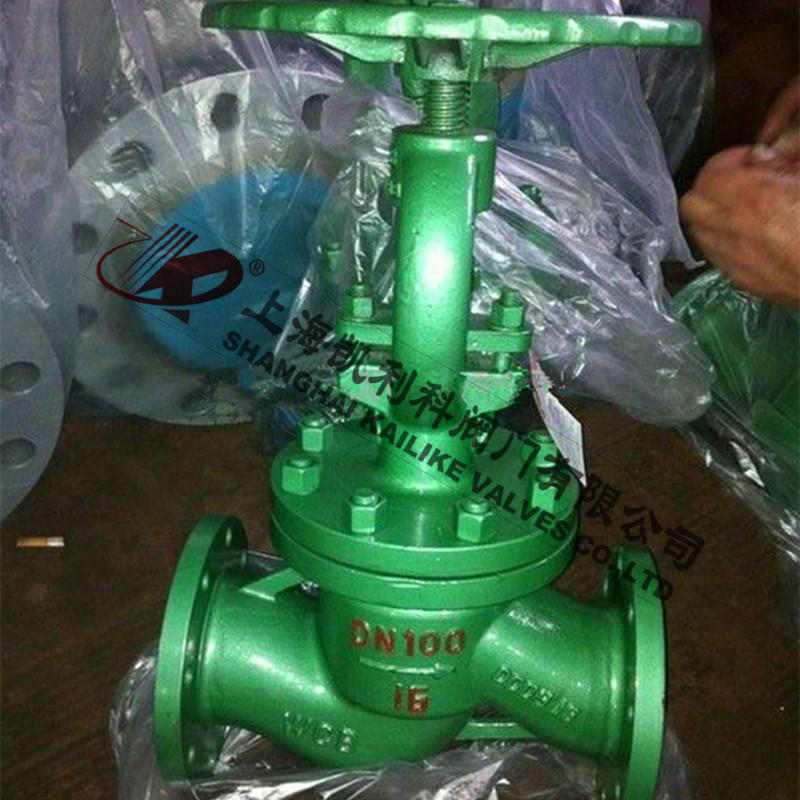

    DSJ41H,DSJ61H水封截止閥DSJ41H,DSJ61H水封截止閥

    DSJ41H、DSJ61H水封截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統，起到真空隔離密封作用。

    產品名稱： 水封截止閥 產品型號： DSJ41H、DSJ61H
    公稱通徑： DN10～DN150 結構形式： 截止式
    公稱壓力： 1.0MPa～10.0MPa 連接方式： 法蘭、焊接
    適用溫度： -29ºC～+550ºC 驅動方式： 手動、電動
    閥體材質： 鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、空氣 生產廠家： 上海凱利科閥門有限公司

    產品說明

    DSJ41H、DSJ61H水封截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統，起到真空隔離密封作用。

    產品特點

    1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
    2、真空密封結構填料室，隔離真空可靠。
    3、閥桿有良好的抗腐蝕性，抗擦傷和耐磨性。
    4、膨脹系數大，氣密性能好，系統與大氣隔離可靠。

    產品標準

    設計標準 結構長度 連接法蘭 試驗和檢驗 壓力-溫度
    JB/T3595 GB/T15188.1 JB/T79.1-94 GB13927 JB/T9092 GB/T3595

    性能規范

    公稱壓力 試驗壓力
    殼體 密封（水） 密封（氣） 上密封
    1.0 1.5 1.1 0.6 1.1
    1.6 2.4 1.8 1.8
    2.5 3.8 2.8 2.8
    4.0 6.0 4.4 4.4
    6.4 9.6 7.0 7.0
    10.0 15.0 11.0 11.0

    適用范圍

    殼體材料 適用介質 適用溫度
    碳素鋼（C） 水、蒸汽、油品 ≤425
    鉻鉬鋼（I） 水、蒸汽、油品 ≤550
    鉻鎳不銹鋼（P） 硝酸類 ≤200
    鉻鎳鉬不銹鋼（R） 醋酸類 ≤200

    主要零部件材料

    零件名稱 材料
    閥體 WCB ZG1Cr5Mo ZG1Cr5Mo ZG1Cr18Ni12Mo2Ti
    閥 瓣/ 座 WCB 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    閥蓋 WCB/25 ZG1Cr5Mo ZG1Cr5Mo ZG1Cr18Ni12Mo2Ti
    閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    填料 鉛青組合填料
    閥桿螺母 鋁青銅
    手輪 可鍛鑄鐵

    外形結構圖

    DSJ61H/Y水封截止閥主要外形尺寸：

    型號 DN L D Dn D1 H Do 電動H1
    DSJ61H/Y
    -16C/P/R/I
    DSJ961H/Y
    -16C/P/R/I    		 10 130 36 9 15 245 120 547
    15 130 36 12 19 245 120 552
    20 150 44 19 26 265 140 557
    25 160 44 26 33 270 160 562
    32 180 60 30 39 270 180 592
    DSJ61H/Y
    -25P/R/I
    DSJ961H/Y
    -25P/R/I    		 10 130 36 9 15 245 120 547
    15 130 36 12 19 245 120 552
    20 150 44 19 26 265 140 557
    25 160 44 26 33 270 160 562
    32 180 60 30 39 270 180 592
    DSJ61H/Y
    -40P/R/I
    DSJ961H/Y
    -40P/R/I    		 10 130 36 9 15 245 120 547
    15 130 36 12 19 245 120 552
    20 150 44 19 26 265 140 557
    25 160 44 26 33 270 160 562
    32 180 60 30 39 270 180 592
    DSJ61H/Y
    -64P/R/I
    DSJ961H/Y
    -64P/R/I    		 10 130 36 9 15 245 120 547
    15 130 36 12 19 245 140 552
    20 150 44 19 26 270 160 557
    25 160 44 26 33 290 180 562
    32 180 60 30 39 330 200 592
    DSJ61H/Y
    -100P/R/I
    DSJ961H/Y
    -100P/R/I    		 10 130 36 9 15 245 120 547
    15 130 36 12 19 245 140 552
    20 150 44 19 26 270 160 557
    25 160 44 26 33 290 180 562
    32 180 60 30 39 330 200 592

    外形結構圖

    DSJ41H/Y水封截止閥主要外形尺寸：

    型號 DN L D D1 D2 d z-Φ Dn H Do 電動H1
    DSJ41H/Y
    -16C/P/R/I
    DSJ941H/Y
    -16C/P/R/I
         		 15 130 95 65 45 14 4-14 12 245 120 552
    20 150 105 75 55 14 4-14 18 265 140 557
    25 160 115 85 65 14 4-14 25 270 160 562
    32 180 135 100 78 16 4-18 31 285 180 572
    40 200 145 110 85 16 4-18 38 300 200 625
    50 230 160 125 100 16 4-18 49 355 240 660
    65 290 180 145 120 18 4-18 66 415 280 690
    80 310 195 160 135 20 8-18 78 425 280 715
    100 350 215 180 155 20 8-18 96 470 320 770
    125 400 245 210 185 22 8-18 121 500 360 810
    150 480 280 240 210 24 8-23 146 570 400 1060
    DSJ41H/Y
    -25P/R/I
    DSJ941H/Y
    -25P/R/I    		 15 130 95 65 45 16 4-14 12 245 120 552
    20 150 105 75 55 16 4-14 18 265 140 557
    25 160 115 85 65 16 4-14 25 270 160 562
    32 180 135 100 78 18 4-18 31 285 180 572
    40 200 145 110 85 18 4-18 38 300 200 625
    50 230 160 125 100 20 4-18 49 355 240 660
    65 290 180 145 120 22 8-18 66 415 280 690
    80 310 195 160 135 22 8-18 78 425 280 715
    100 350 230 190 160 24 8-23 96 470 320 770
    125 400 270 220 188 28 8-25 121 500 360 810
    150 480 300 250 218 30 8-25 146 570 400 1060


    聲明：【DSJ41H,DSJ61H水封截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DSJ41H,DSJ61H水封截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
