J44H角式截止閥

您的位置：閥門 - 截止閥 - J44H角式截止閥 更新時間：2024-09-03 09:09:45

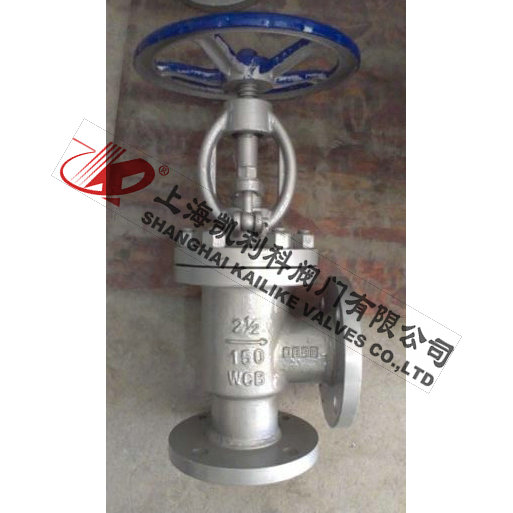

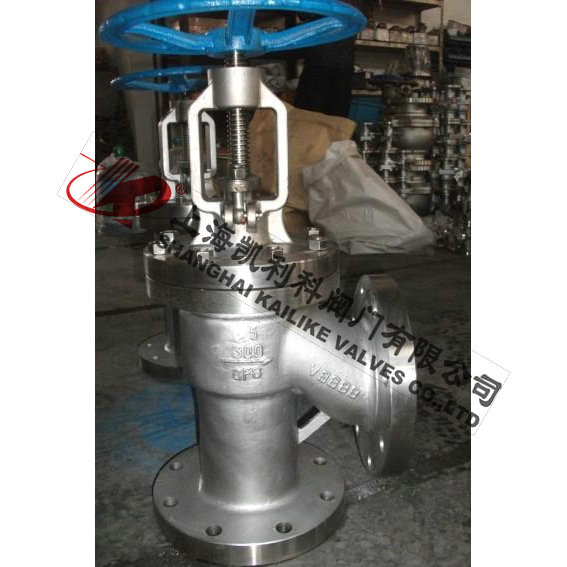

J44H角式截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J44H角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J44H角式截止閥J44H角式截止閥

    J44H角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    產品名稱： 角式截止閥 產品型號： J44H
    公稱通徑： DN15～DN300 結構形式： 截止式
    公稱壓力： 1.6MPa～16.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+570ºC 驅動方式： 手輪、傘齒輪、氣動、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J44H角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    產品特點

    1、結構簡單，制造和維修比較方便
    2、工作行程小，啟閉時間短
    3、密封性好，密封面間磨擦力小，壽命較長

    應用規范

    遵循規范 STANDARD
    設計與制造 GB 12233/GB 12235
    結構長度 GB 12221/JB96（長系列）
    結構長度 GB78/JB79（GB、HG、SH）
    壓力試驗 GB/T 13927
    標志 GB 12220
    供貨 GB/T12252

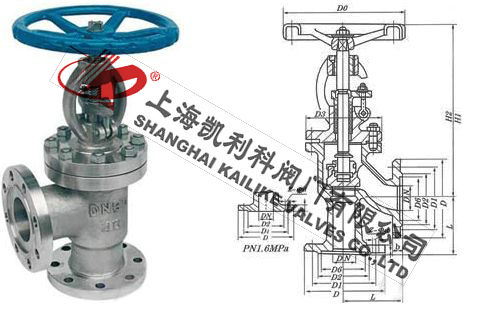

    外形結構圖

    主要外形尺寸1.6MPa

    DN in L D D1 D2 f b z-φd Do H1 H2 W
    15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7
    20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5
    25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5
    32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12
    40 2 1/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14
    50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19
    65 2 1/2 145 180 145 120 2 20 4-φ18 180 355 400 27
    80 3 155 195 160 135 2 22 4-φ18 240 400 450 42
    100 4 175 215 180 155 2 24 8-φ18 240 455 495 50
    125 5 200 245 210 185 2 26 8-φ18 280 530 560 64
    150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85
    200 8 275 335 295 265 2 30 8-φ23 360 650 770 155

    主要外形尺寸2.5MPa

    DN in L D D1 D2 f b z-φd Do H1 H2 W
    15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5
    20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8
    25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11
    32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13
    40 2 1/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18
    50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31
    65 2 1/2 145 180 145 120 3 22 8-φ18 220 400 450 39
    80 3 155 195 160 135 3 22 8-φ18 280 450 495 50
    100 4 175 230 190 160 3 24 8-φ23 320 530 590 60
    125 5 200 270 220 188 3 28 8-φ25 380 600 650 75
    150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98
    200 8 275 360 310 278 3 34 12-φ23 450 700 850 170


    聲明：【J44H角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J44H角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
