BJ45W保溫截止閥

您的位置：閥門 - 截止閥 - BJ45W保溫截止閥 更新時間：2024-09-03 09:09:44
BJ45W保溫截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：BJ45W保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化...

    • 產品描述
    • 在線詢價
    • 技術咨詢

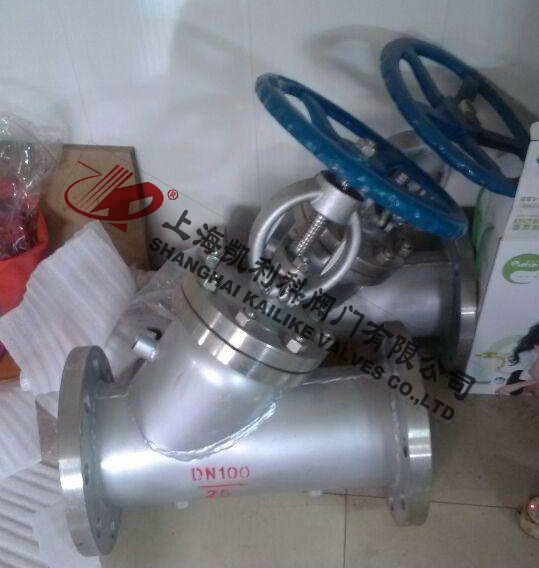

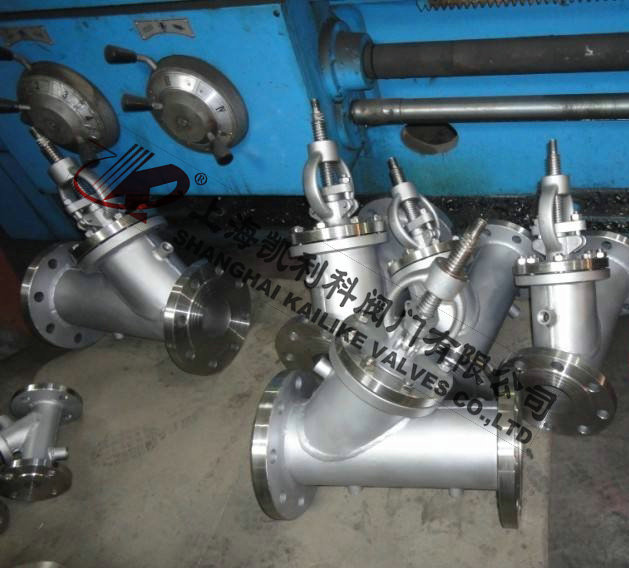

    BJ45W保溫截止閥BJ45W保溫截止閥

    BJ45W保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

    產品名稱： 保溫截止閥 產品型號： BJ45W
    公稱通徑： DN15～DN200 結構形式： 截止式
    公稱壓力： 2.5MPa～4.0MPa 連接方式： 法蘭
    適用溫度： 29ºC～+550ºC 驅動方式： 手輪、傘齒輪
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼304/316/316L 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 易結晶液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    BJ45W保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

    標準規范

    1、設計制造按GB12234-89 GB12234-89
    2、結構長度按GB12221-89 GB12221-89
    3、法蘭尺寸按JB/T79-94 JB/779-94
    4、閥門檢查和試驗按GB13927

    性能參數

    型號 公稱壓力 試驗壓力 適用溫度 適用介質 保溫套壓力
    殼體 密封
    BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸類 ≤1.3
    BJ45W-40P 4.0 6.0 4.4
    BJ45W-64P 6.4 9.0 6.6 硝酸類
    BJ45W-25P 2.5 3.75 2.75
    BJ45W-40P 4.0 6.0 4.4
    BJ45W-64P 6.4 9.0 6.6

    主要零件材料

    零件名稱 ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
    閥體/閥蓋世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
    閘板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
    閥桿 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13
    填料 PTFE紡織 PTFE紡織 PTFE紡織 PTFE紡織 石墨
    墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
    壓蓋 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
    填料壓環 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
    螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
    螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

    外形結構圖

    主要外形尺寸

    PN(MPa) DN(mm) 尺寸 重量
    kg
    L L1 H 3-G D D1 D2 b Z-φd Do
    2.5 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
    20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
    25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
    32 250 55 270 1/2 145 110 85 18 4--φ18 160 30
    40 270 60 310 1/2 160 125 100 20 4--φ18 160 36
    50 300 60 330 3/4 180 145 120 22 8-φ18 240 40
    65 350 65 360 3/4 195 160 135 22 8-φ18 240 54
    80 380 70 400 3/4 230 190 160 24 8-φ23 280 70
    100 430 75 480 1 270 220 188 28 8-φ25 320 100
    125 490 80 550 1 300 250 218 30 8-φ25 360 130
    150 570 90 620 1 330 280 248 32 12-φ25 360 170
    200 690 95 750 1 395 340 302 36 12-φ25 400 250
    4.0 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
    20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
    25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
    32 250 55 270 1/2 145 110 85 18 4--φ18 160 33
    40 270 60 310 1/2 160 125 100 20 4--φ18 160 41
    50 300 60 330 3/4 180 145 120 22 8-φ18 240 45
    65 350 65 360 3/4 192 160 135 22 8-φ18 240 62
    80 380 70 400 3/4 230 190 160 24 8-φ23 280 80
    100 430 75 480 1 270 220 188 28 8-φ25 320 100
    125 490 80 550 1 300 250 218 30 8-φ25 360 130
    150 570 90 620 1 350 295 258 34 12-φ30 360 185
    200 690 95 750 1 415 355 315 40 12-φ34 400 268


    聲明：【BJ45W保溫截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BJ45W保溫截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
