D341W通風蝶閥

您的位置：閥門 - 蝶閥 - D341W通風蝶閥 更新時間：2024-09-03 09:09:18
D341W通風蝶閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：通風蝶閥采用與閥體相同材料加工成密封圈，采用電動或氣動傳動。 其適用溫度隨閥全選材料而定，公稱壓力≤0．6MPa，一般適用于工業、...

    • 產品描述
    • 在線詢價
    • 技術咨詢

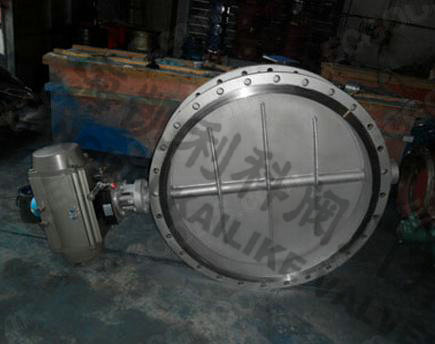

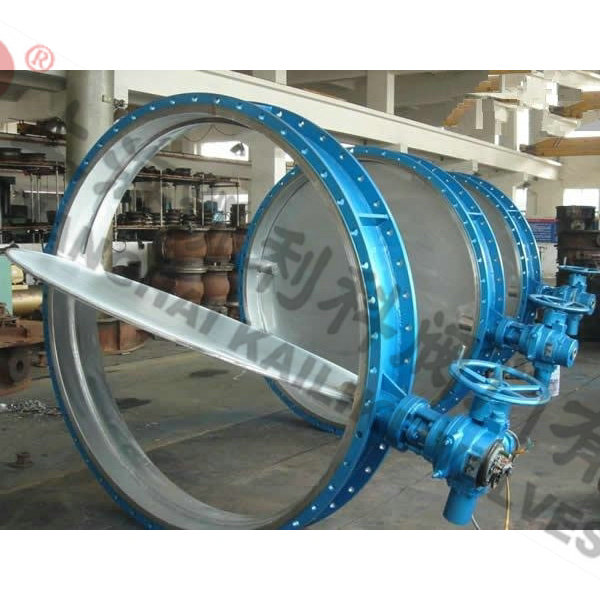

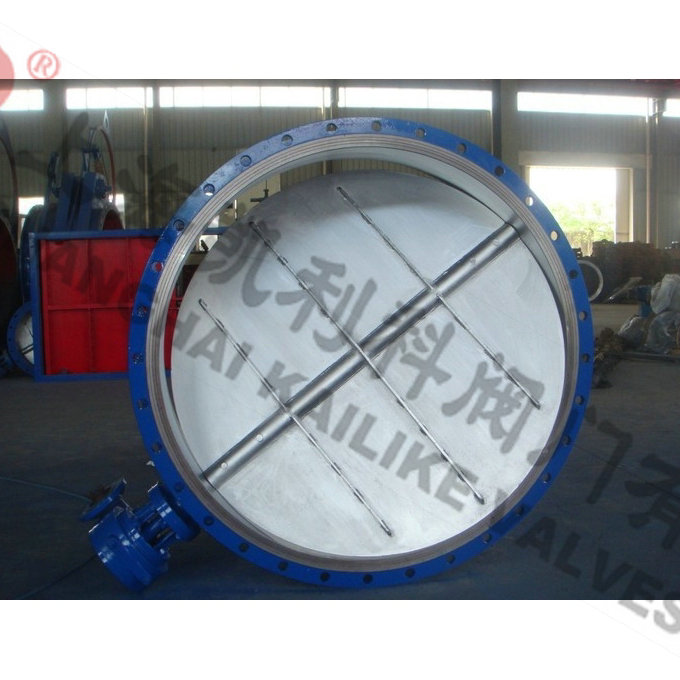

    D341W通風蝶閥D341W通風蝶閥

    通風蝶閥采用與閥體相同材料加工成密封圈，采用電動或氣動傳動。 其適用溫度隨閥全選材料而定，公稱壓力≤0．6MPa，一般適用于工業、 冶金、環保等管道作通風調節介質流量之用。

    產品名稱： 通風蝶閥 產品型號： D341W
    公稱通徑： DN50～DN1000 閥座密封： 球墨鑄鐵、猛鋼、不銹鋼
    公稱壓力： 0.05Mpa～0.6MPa 連接方式： 法蘭
    適用溫度： -30ºC～+350ºC 驅動方式： 手動、蝸輪、電動、氣動
    閥體材質： 鑄鐵、球墨鑄鐵、猛鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 冷熱風、煙氣、空氣 生產廠家： 上海凱利科閥門有限公司

    產品說明

    D341W通風蝶閥采用與閥體相同材料加工成密封圈，采用電動或氣動傳動。 其適用溫度隨閥全選材料而定，公稱壓力≤0．6MPa，一般適用于工業、 冶金、環保等管道作通風調節介質流量之用。

    主要技術參數

    公稱壓力 0.6MPa 介質溫度 -30℃～350℃
    強度試驗 0.1MPa 適用介質 冷熱風，煙氣
    介質流速 25m/s 泄漏率 2％

    主要零件材料

    零件名稱 材料
    閥體 Q235A,16猛鋼、不銹鋼
    蝶板 Q235A、16猛鋼、不銹鋼
    密封圈 Q235A、16猛鋼、不銹鋼
    閥桿 2Cr13、不銹鋼
    填料 柔性石墨

    外形結構圖



    主要連接尺寸

    公稱通徑 DN(mm) L H Ho 0．05-0.1MPa 0．25MPa 0．6MPa
    D Dr D2 n-d D D1 D2 n-d D D1 D2 n-d
    100 127 105 486 210 170 144 4-18 210 170 144 4-19 210 170 144 4-19
    125 140 120 516 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
    150 140 132 541 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
    200 152 160 779 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
    250 165 187 836 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
    300 178 220 901 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
    350 190 245 954 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
    400 218 270 1003 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
    450 222 297 1058 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
    500 229 322 1111 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
    600 267 377 1233 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
    700 292 430 1338 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
    800 318 487 1452 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
    900 330 537 1588 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
    1000 410 587 1689 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
    1200 470 702 1938 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
    1400 530 895 2670 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
    1600 600 995 2810 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
    1800 670 1095 3020 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1915 44-40
    2000 760 1200 3220 2190 2130 2090 48-30 2190 2130 2090 48-33 2265 2180 2125 48-43
    2200 800 1310 3430 2405 2340 2295 52-33 2405 2340 2295 52-33 2475 2390 2335 52-43
    2400 850 1420 3650 2605 2540 2495 56-33 2605 2540 2495 56-33 2685 2600 2545 56-43
    2600 900 1530 3920 2805 2740 2695 60-33 2805 2740 2695 60-33 2905 2810 2750 60-49
    2800 950 1640 4140 3030 2960 2910 64-36 3030 2960 2910 64-36 3115 3020 2960 64-49
    3000 1000 1760 4360 3230 3160 3110 68-36 3230 3160 3110 68-36 3315 3220 3160 68-49
    3200 1100 1870 4620 3430 3360 3310 72-36 3430 3360 3310 72-36 3525 3430 3360 72-49
    3400 1200 1980 4840 3630 3560 3510 76-36 3630 3560 3510 76-36 3735 3640 3560 76-49
    3600 1200 2120 5060 3840 3770 3720 80-36 3840 3770 3720 80-36 3970 3860 3720 80-56
    3800 1200 2230 5400 4045 3970 3920 80-39 4045 3970 3920 80-39 4180 4070 3970 80-62
    4000 1300 2390 5620 4245 4170 4120 84-39 4245 4170 4120 84-39 4380 4270 4170 84-62


    聲明：【D341W通風蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D341W通風蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
