D81X衛生蝶閥

您的位置:閥門 - 蝶閥 - D81X衛生蝶閥 更新時間:2024-09-03 09:09:15
D81X衛生蝶閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:D81X衛生蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體...

    • 產品描述
    • 在線詢價
    • 技術咨詢

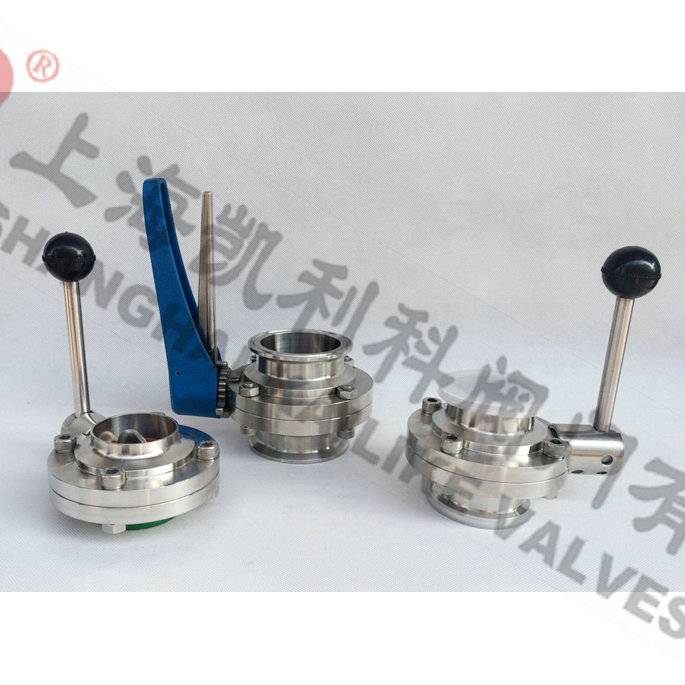

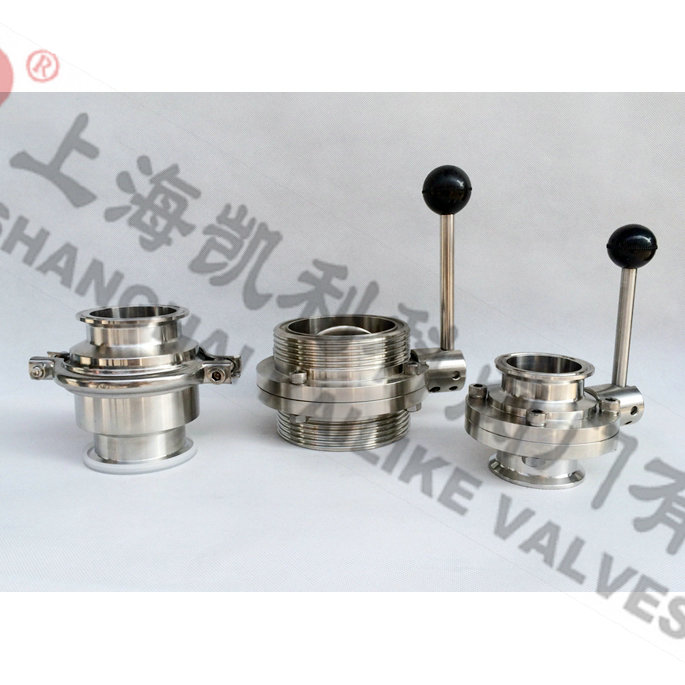

    D81X衛生蝶閥D81X衛生蝶閥

    D81X衛生蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

    產品名稱: 衛生蝶閥 產品型號: D81X
    公稱通徑: DN25~DN200 閥座密封: 丁青橡膠、聚四氟乙烯
    公稱壓力: 1.0Mpa~1.6MPa 連接方式: 卡箍快裝、外螺紋、焊接
    適用溫度: -20ºC~+80ºC-150ºC 驅動方式: 手動、電動、氣動
    閥體材質: 不銹鋼304、316、316L 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、氣、液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    D81X衛生蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

    產品優點

    1 、蝶閥橡膠密封圈與閥板均采用進口件,保證了蝶閥的使用性能和使用壽命;
    2 、采用高精度數控車床精車閥體,保證了蝶閥可靠的互換性,免去了因更換橡膠而不能保證其使用性能的麻煩;
    3 、閥桿鑲裝尼龍軸套,減小了磨擦力因而開啟靈活輕松;
    4 、鋼件均采用不銹鋼制作,橡膠采用食品橡膠,衛生質量高;
    5 、閥體通徑與管道內徑等徑,開啟時窄而呈流線型的閥板與流體方向一致,流量大而阻力小,無物料積聚;
    6 、手柄采用扳動式和拉動式,可承受較大操作力矩,不易扳斷;
    7 、開閉范圍為0~90°,可固定于每隔15°的位置上,具有可調性,且開閉迅速,操作方便;
    8 、閥體均采用可拆連接,結構簡單,維修方便;
    9 、造型輕巧美觀,表面光亮而不粘塵,無毛刺扎手;
    10 、經過嚴密的強度和密封試驗,保證質量。

    外形結構圖

    衛生蝶閥尺寸表/3A

    Size O B Kxk A H
    1" 78.0 25.4 8.0×8.0 100.0 39.0
    3/4" 78.0 25.4 8.0×8.0 100.0 39.0
    1" 78.0 50.5 8.0×8.0 100.0 39.0
    1 1/2" 86.0 50.5 8.0×8.0 100.0 39.0
    2" 102.0 64.0 8.0×8.0 100.0 45.0
    2 1/2" 115.0 77.5 10.0×10.0 104.0 51.0
    3" 128.0 91.0 10.0×10.0 112.0 60.0
    4" 154.0 119.0 11.0×11.0 120.0 67.0
    5" 185.0 145.0 11.0×11.0 128.0 77.0
    6" 215.0 167.0 11.0×11.0 160.0 92.5
    8" 285.0 217.0 14.0×14.0 180.0 107.5

    外形結構圖

    衛生蝶閥尺寸表/DIN

    Size O B Kxk A H
    DN15 78.0 34.0 8.0×8.0 68.0 39.0
    DN20 78.0 34.0 8.0×8.0 68.0 39.0
    DN25 78.0 50.5 8.0×8.0 68.0 39.0
    DN32 86.0 50.5 8.0×8.0 68.0 43.0
    DN40 90.0 50.5 8.0×8.0 70.0 45.0
    DN50 102.0 64.0 10.0×10.0 76.0 51.0
    DN65 120.0 91.0 10.0×10.0 80.0 60.0
    DN80 139.0 106.0 11.0×11.0 84.0 69.5
    DN100 154.0 119.0 11.0×11.0 104.0 77.5
    DN125 165.0 145.0 11.0×11.0 136.0 92.5
    DN150 215.0 167.0 11.0×11.0 148.0 107.5

    外形結構圖

    衛生蝶閥尺寸表ISO/IDF

    Size O D Kxk A H
    φ19 78.0 25.4 8.0×8.0 66.0 39.0
    φ25 78.0 50.5 8.0×8.0 66.0 39.0
    φ32 78.0 50.5 8.0×8.0 66.0 39.0
    φ38 86.0 50.5 8.0×8.0 70.0 43.0
    φ45 90.0 64.0 8.0×8.0 74.0 45.0
    φ51 102.0 64.0 10.0×10.0 76.0 51.0
    φ57 106.0 77.5 10.0×10.0 76.0 53.0
    φ63 115.0 77.5 10.0×10.0 80.0 57.5
    φ76 128.0 91.0 10.0×10.0 84.0 64.0
    φ89 139.0 108.0 11.0×11.0 90.0 69.5
    φ102 154.0 119.0 11.0×11.0 104.0 77.0
    φ108 159.0 119.0 11.0×11.0 107.0 79.5
    φ138 185.0 145.0 11.0×11.0 138.0 92.5
    φ159 215.0 183.0 11.0×11.0 148.0 107.5
    φ219 285.0 233.5 14.0×14.0 165.0 142.5

    外形結構圖

    衛生蝶閥尺寸表/SMS

    Size O B Kxk A H
    25 78.0 50.5 8.0×8.0 66.0 39.0
    32 78.0 50.5 8.0×8.0 66.0 39.0
    38 88.0 50.5 8.0×8.0 70.0 43.0
    51 102.0 64.0 10.0×10.0 76.0 52.0
    63 115.0 77.5 10.0×10.0 80.0 57.5
    78 128.0 91.0 10.0×10.0 84.0 64.0
    89 139.0 108.0 11.0×11.0 90.0 69.5
    102 154.0 119.0 11.0×11.0 104.0 77.0


    聲明:【D81X衛生蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的D81X衛生蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
