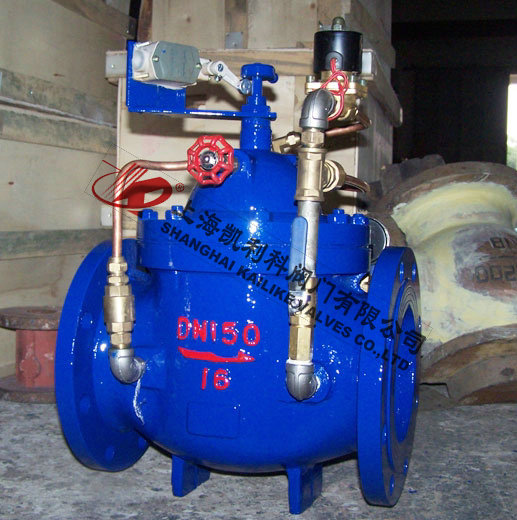

700X消防水泵控制閥

產品名稱：	消防水泵控制閥	產品型號：	700X
公稱通徑：	DN50～DN400	結構形式：	膜片壓板式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	保護水泵及防止水錘
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

700X消防水泵控制閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲，當水泵完全停止后，閥門在完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝，維修方便。

工作原理

700X消防水泵控制閥當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經過針閥，導閥，單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室壓力保持主閥處于合適開度，保持下游正常供水。
700X消防水泵控制閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下游水經過單向閥進入主控制室，控制室壓力升高，主閥關閉。

技術參數

公稱壓力Mpa	殼體實驗壓力Mpa	密封實驗壓力Mpa	適用介質	適用溫度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名稱	材質
閥體，閥蓋	鑄鐵，鑄鋼，球墨鑄鐵
閥座	青銅，不銹鋼
閥瓣	碳鋼，不銹鋼，丁晴橡膠
閥桿	青銅，不銹鋼
膜片壓板	鑄鋼，不休鋼
彈簧	不銹鋼

外形結構圖

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	210	245	265	290	330	355	505	555	610	650	758
H1	160	180	200	270	310	320	370	430	480	525	580
H	395	405	430	510	560	585	675	730	760	840	910

安裝示意圖

聲明：【700X消防水泵控制閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的700X消防水泵控制閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
