Z45X直埋閘閥

您的位置：閥門 - 閘閥 - Z45X直埋閘閥 更新時間：2024-09-03 09:09:03
Z45X直埋閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及...

    • 產品描述
    • 在線詢價
    • 技術咨詢

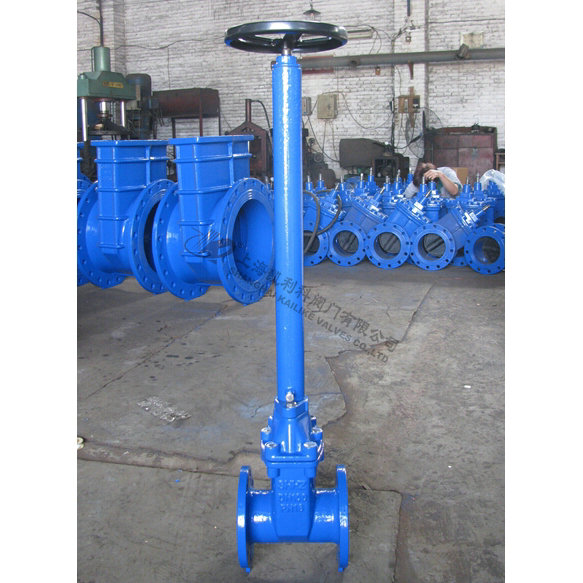

    Z45X直埋閘閥Z45X直埋閘閥

    Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丟失造成安全事故，閥桿可根據閥井深度靈活訂做，閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置閥門誤開關鎖閉裝置?？捎糜诔擎?zhèn)給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。

    產品名稱： 直埋閘閥 產品型號： Z45X
    公稱通徑： DN50～DN600 結構形式： 閘板式
    公稱壓力： 1.0Mpa～1.6Mpa 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC 驅動方式： 手動、傘齒輪
    閥體材質： 球鐵、鑄鐵、鑄鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丟失造成安全事故，閥桿可根據閥井深度靈活訂做，閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置,閥門誤開關鎖閉裝置?？捎糜诔擎?zhèn)給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。

    技術參數

    型號 直埋Z45X-10 直埋Z45X-16
    公稱壓力 1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
    公稱通徑 40～400mm 40～400mm
    井管長度 0.3～2m 0.3～2m
    井管伸縮調整量 0.2～1m 0.2～1m
    密封實驗壓力 1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
    強度實驗壓力 1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
    適用溫度 -40～90℃ -40～90℃
    適用介質 水、油、天然氣及其他非腐蝕性流體 水、油、天然氣及其他非腐蝕性流體
    驅動方式 手動 手動
    亦可根據客戶要求，提供具有特殊技術參數的產品

    主要材料表

    閥體 灰鑄鐵、球墨鑄鐵
    閘板 灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM
    閥蓋 灰鑄鐵、球墨鑄鐵
    閥桿、伸縮桿 不銹鋼
    密封套 黃銅
    閥桿螺母 黃銅
    密封圈 NBR
    井管伸縮部分 鋼管加兩層防腐處理
    井室井蓋 灰鑄鐵、球墨鑄鐵

    外形結構圖

    主要外形尺寸

    DN H A B d d1 n-Φd W（kg）
    40 200 166 300≤B <3000 147 117 3Φ12 20
    50 200 188 300≤B <3000 147 117 3Φ12 20
    65 200 213 300≤B <3000 147 117 3Φ12 24
    80 200 255 300≤B <3000 147 117 3Φ12 26
    100 200 275 300≤B <3000 147 117 3Φ12 35
    125 200 320 300≤B <3000 147 117 3Φ12 37
    150 200 368 300≤B <3000 147 117 3Φ12 55
    200 280 455 300≤B <3000 180 150 3Φ12 96
    250 280 536 300≤B <3000 180 150 3Φ12 139
    300 280 633 300≤B <3000 180 150 3Φ12 152


    聲明：【Z45X直埋閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z45X直埋閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
