PZ41H,PZ941H排渣閘閥

產品名稱：	排渣閘閥	產品型號：	PZ41H、PZ941H
公稱通徑：	DN50～DN500	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、灰渣、煤渣、礦漿	生產廠家：	上海凱利科閥門有限公司

產品說明

PZ41H、PZ941H排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～350℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。其他排渣閘閥：電動排渣閘閥，高溫排渣閘閥，陶瓷排渣閘閥，傘齒輪排渣閘閥。

結構特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接；
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠；
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻；
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性；
6、中大口徑設置滾動軸承，啟閉輕松。

采用標準

設計標準	結構長度	壓力-溫度	連接法蘭	試驗和檢驗	產品標識
GB/12234 GB/3595	GB/12221	GB/9131 JB/T74 HG/20604	JB/T74-90 GB/9113 HG/20592-20635	JB/T9092-1999 GB/13927	JB/T7928 GB/T12220

型號說明

配管法蘭	公稱壓力	法蘭密封面	型號
GB/9113 HG/20592-20635 JB/T74	1.6	凸面	PZ41H-16C	PZ41TC-16C
	2.5		PZ41H-25C	PZ41TC-25C
	4.0	凹凸面	PZ41H-40C	PZ41TC-40C
	6.4		PZ41H-64C	PZ42TC-64C
錐齒輪傳動排渣閘閥		在型號“Z”后插入“5”，示例PZ541H-16C
電動排渣閘閥		在型號“Z”后插入“9”，示例PZ941H-16C

性能規范

型號	公稱壓力	試驗壓力		適用溫度	適用介質
		強度試驗	密封試驗
1.6	2.4	1.8	22.0	≤350	灰水混合物、渣水比1：6 最大粒度＜50mm
2.5	3.8	2.8	27.5
4.0	6.0	4.4	35.2
6.4	9.6	7.1	22.0

主要零部件材料

閥體	閥蓋	支架	閥板	閥桿	閥座	密封環	填料	閥桿螺母	適用介質	適用溫度
WCB	WCB	WCB	WCB+耐磨合金WCB+陶瓷	2Cr13	WCB+耐磨合金WCB+陶瓷	增強柔性石墨		ZCuAI10Fe3	煤、灰渣、泥漿	350

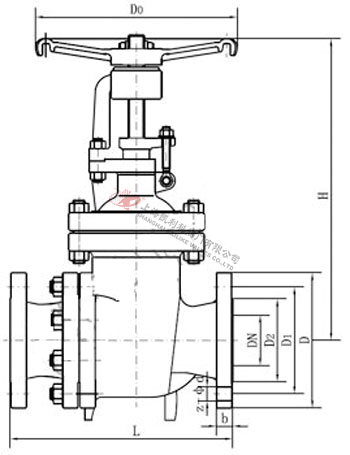

外形結構圖

主要外形尺寸PN1.6-2.5MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800

主要外形尺寸PN4.0MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	125	88	20	4×18	3	444	340
80	310	200	160	121	22	8×18	3	636	508
100	350	235	190	150	24	8×22	3.5	930	680
150	450	300	250	204	30	8×26	3.5	984	800
200	550	375	320	260	38	12×30	3.5	1094	875
250	650	450	382	313	42	12×33	3.5	1270	1010
300	750	515	450	364	46	16×33	3.5	1470	1180
350	850	580	510	422	52	16×36	4	1555	1245
400	950	660	585	474	58	16×39	4	1650	1280
450	4050	685	610	524	60	20×39	4	1817	1415
500	1150	755	670	576	62	20×42	4	1990	1560

主要外形及結構尺寸PN6.4MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	180	135	88	26	4×22	3	444	340
80	310	215	170	121	30	8×22	3	636	508
100	350	250	200	150	32	8×26	3.5	830	680
150	450	345	280	204	38	8×33	3.5	984	800
200	550	415	345	260	44	12×36	3.5	1094	875
250	650	470	400	212	48	12×36	3.5	1270	1010
300	750	530	460	364	54	16×36	3.5	1470	1180
350	850	600	525	422	60	16×39	4	1555	-
400	950	670	585	474	66	16×42	4	1650	1280
450	1050	715	630	524	70	20×42	4	1817	1415
500	1150	800	705	476	76	20×48	4	1990	1560

安裝注意事項

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞；
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )；
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )；
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝；
5、如果閥門經常開關使用 , 每月至少潤滑一次。

聲明：【PZ41H,PZ941H排渣閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PZ41H,PZ941H排渣閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
