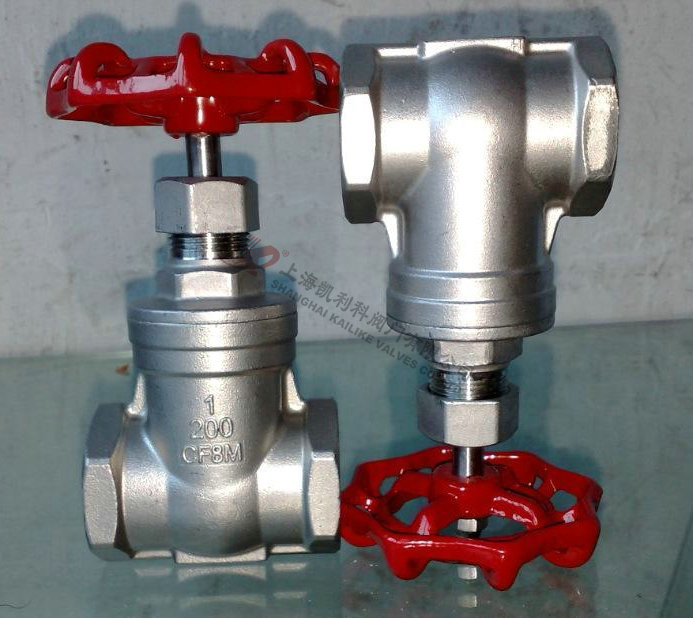

Z11H絲口閘閥
Z11H絲口閘閥適用溫度范圍： -20-232-350℃ ● 公稱壓力： 2.5Mpa ● 適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ） ● 螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
|
產品名稱： |
絲口閘閥 |
產品型號： |
Z11H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
絲口 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z11H絲口閘閥適用溫度范圍： -20-232-350℃ ● 公稱壓力： 2.5Mpa ● 適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ） ● 螺紋類型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼 CF8M/CF8 |
|
2 |
閘板 |
不銹鋼 CF8M/CF8 |
|
3 |
閥桿 |
不銹鋼 SS316/SS304 |
|
4 |
閥蓋 |
不銹鋼 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推墊片 |
不銹鋼 SS304 |
|
7 |
閥桿架 |
不銹鋼 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不銹鋼 SS304 |
|
10 |
填料壓蓋螺母 |
不銹鋼 SS316/SS304 |
|
11 |
手輪 |
鋁合金 |
|
12 |
銘牌 |
鋁 |
|
13 |
手輪墊片 |
不銹鋼 SS304 |
|
14 |
手輪螺母 |
不銹鋼 SS304 |
外形結構圖
主要外形尺寸
|
口經 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
聲明：【Z11H絲口閘閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z11H絲口閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
