Z41H日標閘閥

您的位置：閥門 - 閘閥 - Z41H日標閘閥 更新時間：2024-09-03 09:09:57
Z41H日標閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z41H日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不...

    • 產品描述
    • 在線詢價
    • 技術咨詢

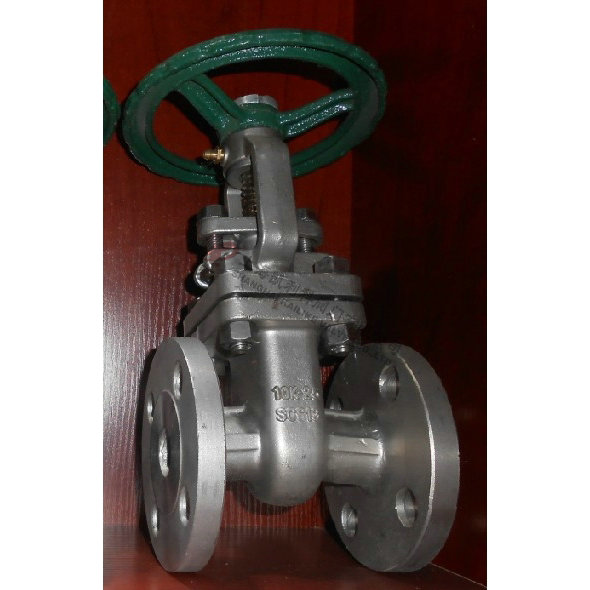

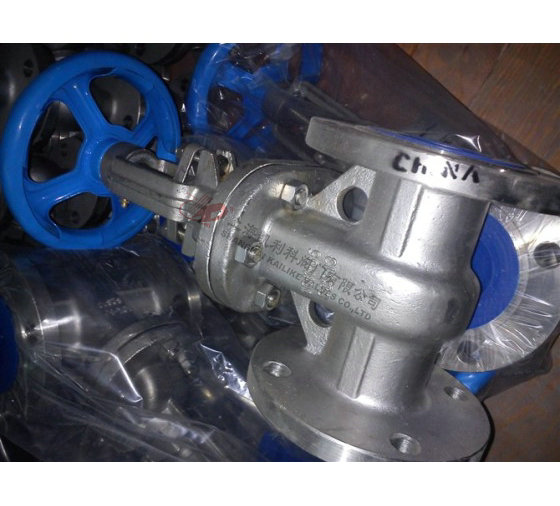

    Z41H日標閘閥Z41H日標閘閥

    Z41H日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    產品名稱： 日標閘閥 產品型號： Z40H
    公稱通徑： DN15～DN800 結構形式： 閘板式
    公稱壓力： 10K-20K 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC～425ºC～550ºC 驅動方式： 手動、傘齒輪、電動、氣動、液動
    閥體材質： WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41H日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 驅動方式 手動、傘齒輪傳動及電動。

    結構特點

    ①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
    ②結構設計緊湊合理，造型美觀。
    ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
    ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
    ⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

    應用規范

    設計與制造 Design and Manufacture 結構長度
    Face to face/ End to end    		 法蘭尺寸
    FlangeDimension    		 壓力-溫度Pressure Temperature Lating 試驗-檢驗Inspection and Test
    JIS B2073 B2083 JIS B2002 JIS B2212 B2214 JIS B2073 B2083 JIS B2003

    壓力試驗

    設計與制造
    Design and
    Manufacture    		 強度試驗
    Shell Test    		 水密封試驗
    WaterSeal Test    		 氣密封試驗
    Air SealTest
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 630
    900 23.0 3330 17 2445

    主要零件材料及主要用途

    體蓋瓣   Body Cover Disc 閥桿
    Stem    		 密封面
    Sealing Face    		 墊片（環）
    Sealing Shim    		   填料     Packing 工作溫度℃ Working Temperature 適用介質Suitable Medium
    WCB 2Cr13 13Cr
    STL
    木體材料
    With Body
    Material
    尼龍
    Nylon    		 增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08軟鋼
    08 Soft Steal
    F304
    F316
    F304L
    F316L    		 柔性石墨 增強柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE    		 ≤425 水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸
    醋酸
    尿素
    Nitric acid
    Acetic acid
    CF8M F316
    CF3 F304L
    CF3M F316L

    外形結構圖

    Z41H-10K主要尺寸和重量

    DN（mm） in L D D1 D2 b n-φd H D0 W(kg)
    50 2 178 155 120 100 16 4-19 409 200 24
    65 21/2 190 175 140 120 18 4-19 535 250 31
    80 3 203 185 150 130 18 8-19 570 250 40
    100 4 229 210 175 155 18 8-19 590 250 55
    150 6 267 280 240 215 22 8-23 630 300 90
    200 8 292 330 290 265 22 12-23 960 350 145
    250 10 330 400 355 325 24 15-25 1158 400 230
    300 12 356 450 400 370 24 16-25 1378 450 330
    350 14 381 490 445 415 26 16-25 1543 500 460
    400 16 406 560 510 475 28 16-27 1738 600 600
    450 18 432 620 565 530 30 20-27 1959 600 980
    500 20 457 675 620 585 30 20-27 2214 680 960

    Z41H-20K主要尺寸和重量

    DN（mm） in L D D1 D2 b n-φd H D0 W(kg)
    50 2 216 155 120 100 18 8-19 480 200 32
    65 21/2 241 175 140 120 20 8-19 510 250 39
    80 3 283 200 160 135 22 8-23 580 280 55
    100 4 305 225 185 160 24 8-23 700 350 80
    150 6 403 305 260 230 28 12-25 940 400 160
    200 8 419 350 305 275 30 12-25 1190 450 250
    250 10 457 430 380 345 34 12-27 1390 500 370
    300 12 502 480 430 395 35 16-27 1600 500 560
    350 14 762 540 480 440 40 16-33 1750 600 870
    400 16 838 605 540 495 46 16-33 1900 600 1150
    450 18 914  675 605 560 48 20-33 2320 650 1270


    聲明：【Z41H日標閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H日標閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
