Q41F燃氣球閥

您的位置：閥門 - 球閥 - Q41F燃氣球閥 更新時間：2024-09-03 09:09:40
Q41F燃氣球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門...

    • 產品描述
    • 在線詢價
    • 技術咨詢

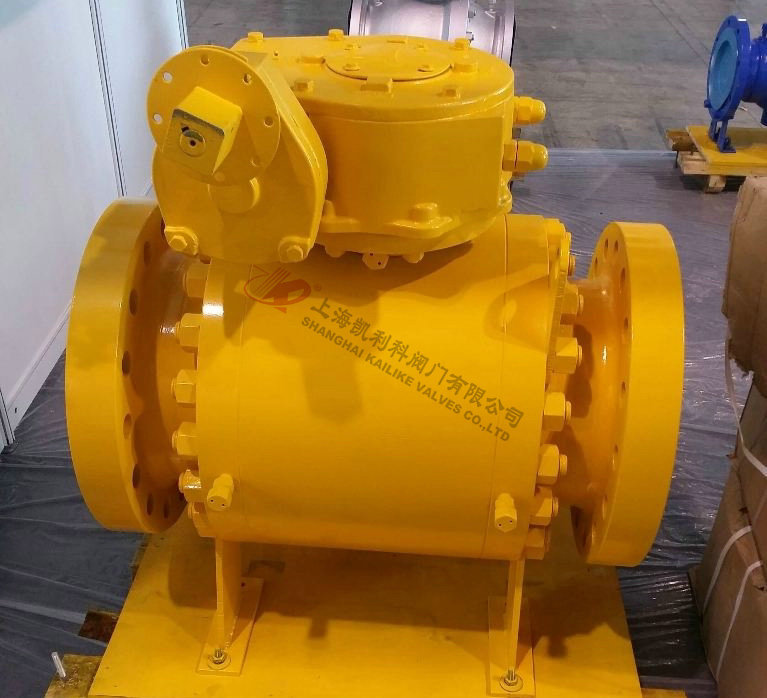

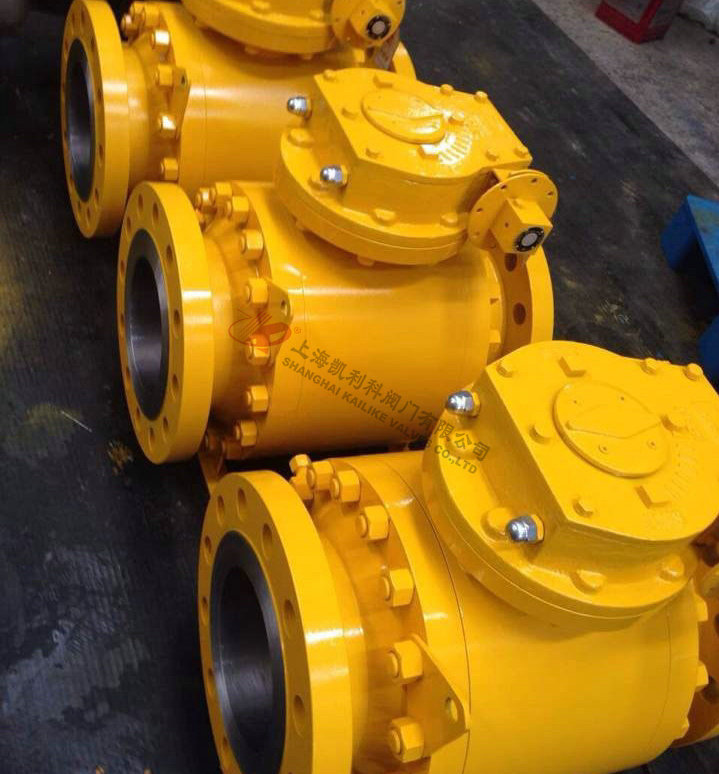

    Q41F燃氣球閥Q41F燃氣球閥

    Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。

    產品名稱： 燃氣球閥 產品型號： Q41F
    公稱通徑： DN15～DN300 結構形式： 球形
    公稱壓力： 1.6Mpa～4.0Mpa 連接方式： 法蘭、螺紋
    適用溫度： ≤80ºC 驅動方式： 手動、蝸輪、電動、氣動
    閥體材質： 鑄鋼、WCB、碳鋼 制造標準： 國標GB、德國DIN、美國API、ANSI、ISO
    適用介質： 食品、水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q41F燃氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送場合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動。

    主要設計參數

    設計、制造：GB/T12237-89
    法蘭連接：JB/T79-94、GB9113-2000
    結構長度：GB12221-89
    公稱通徑：DN15~DN150mm
    公稱壓力：PN1.6、2.5、4.0MP。

    主要性能參數

    公稱壓力 殼體試驗 密封試驗 適用介質 適宜溫度
    1.6 2.4 1.76 液化氣、天然氣等 -40~+80℃
    2.5 3.75 2.75
    4.0 6.0 4.4

    主要零件材料

    閥體、閥蓋 閥桿、球體 密封面 填料
    WCB/不銹鋼 不銹鋼 不銹鋼和聚四氟乙烯 聚四氟乙烯

    外形結構圖



    主要外形尺寸

    公稱通徑、
    DN(mm)    		 主要連接尺寸和外形尺寸 重量
    (kg)
    L D D1 D2 Z-фd H b f Do
    15 130 95 65 45 4-14 103 16 2 100 3
    20 140 105 75 55 4-14 112 16 2 160 4
    25 150 115 85 65 4-14 123 16 2 160 5
    32 165 135 100 78 4-18 150 18 3 250 8
    40 180 145 110 85 4-18 156 18 3 250 11
    50 200 160 125 100 4-18 172 20 3 350 14
    65 220 180 145 120 8-18 197 22 3 350 20
    80 250 195 160 135 8-18 222 22 3 450 28
    100 320 230 190 160 8-23 253 24 4 450 36
    125 400 270 220 188 8-25 286 28 4 600 62
    150 400 300 250 218 8-25 275 30 4 800 80


    聲明：【Q41F燃氣球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F燃氣球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
