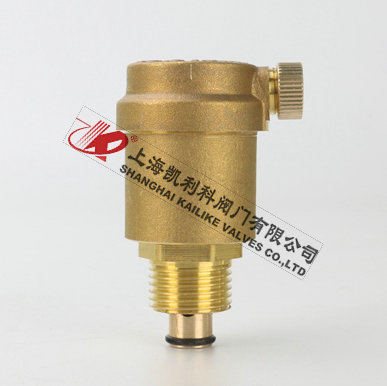

AVAX自動排氣閥

產品名稱：	自動排氣閥	產品型號：	AVAX
公稱通徑：	DN10～DN15～DN20～DN25	結構形式：	浮球式
公稱壓力：	1.6MPa	連接方式：	外螺紋
適用溫度：	-15ºC～+100ºC	驅動方式：	自動
閥體材質：	黃銅、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、給排水、污水等	生產廠家：	上海凱利科閥門有限公司

產品說明

AVAX自動排氣閥主要應用于暖通空調系統，往往安裝在制高點或彎頭等處，以排除管道中多余氣體、提高管道路使用效率及降低能耗。并消除氣阻，防止水流量減小而引起的冷熱不均等現象。

工作原理

當系統中有氣體產生時，由于氣體的密度比水小，氣體會順著管道向上走，最終聚集在系統的高點，所以自動排氣閥一般都安裝在系統高點，在這里自動排氣閥的排氣效率最高。當氣體進入自動排氣閥閥腔聚集在自動排氣閥的上部，隨著閥內氣體的增多，氣體壓力上升。當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，排氣口打開開始排氣；隨著氣體排出，氣壓降低，水位上升，浮筒也隨之上升，排氣口關閉。

工作原理圖


1、當沒有氣體時，浮子將會上升，機械機構保證銷針關閉排氣口。
2、當有氣體聚集時，浮子下降，銷針打開閥門，使氣體排出直到氣體排盡。
3、當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而自動排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。
4、同樣的原理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊自動排氣閥閥體上的閥帽，自動排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。

應用領域

廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙?jiān)O(shè)備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、市政閥門、機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、中央空調、過濾設備、冶金設備、輕紡設備.環保設備等領域。

改進特點

1、普通排氣閥無內置過濾網，雜質易堵塞排氣嘴，設計不合理，彈簧有疲勞損，時間長了封不嚴，易漏水。
2、改進型暖氣自動排氣閥內置過濾網防止雜質進入排氣嘴，優質產品的重量是劣質產品質量的2倍。（需訂購）
3、質量可靠，性能穩定，一年免費更換，杜絕國產品牌排氣又排水的情況產生。

細節說明

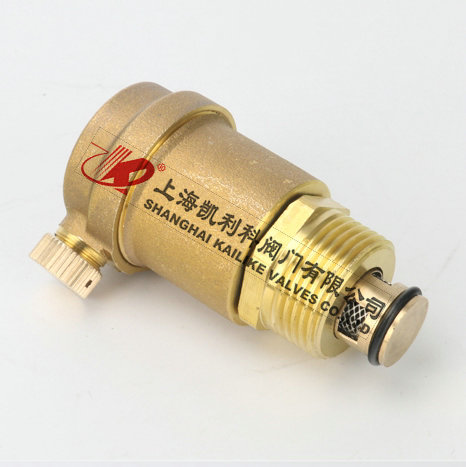

可拆卸設計：人性化設計，可拆卸，使用更方便。	帶過濾網設計：帶有過濾網，可過濾比較大的雜質，防止雜質阻塞。

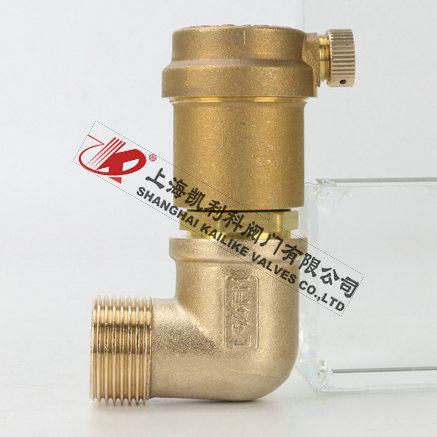

帶內外絲接頭：可接內外絲彎頭，使用更方便。	更多選擇：多種規格供您選擇，保證需求。

壓力試驗

公稱壓力	1.0MPa
閥座試驗壓力	1.1MPa
閥體試驗壓力	1.5MPa

外形結構圖



主要外形尺寸

產品型號	公稱通徑	A	B	G
AVAX	10	49	87	3/8"
AVAX	15	49	87	1/2"
AVAX	20	49	87	3/4"
AVAX	25	49	87	1"

安裝方式

1、自動排氣閥必須垂直安裝，必須保證閥體內浮筒處于豎直狀態，不能水平或倒立安裝；
由于氣體密度比水小，會沿著管道一直爬到系統最高點并聚集在此，為了提高排氣效率，排氣閥一般都安裝在系統的最高點；
2、為了便于檢修，排氣閥一般跟隔斷閥一起使用，這樣拆卸排氣閥是不需要關停系統；
暖氣排氣閥安裝好后必須擰松防塵帽才能排氣，但不能完全取掉，萬一發生排氣閥漏水，可擰緊防塵帽。

聲明：【AVAX自動排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的AVAX自動排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
