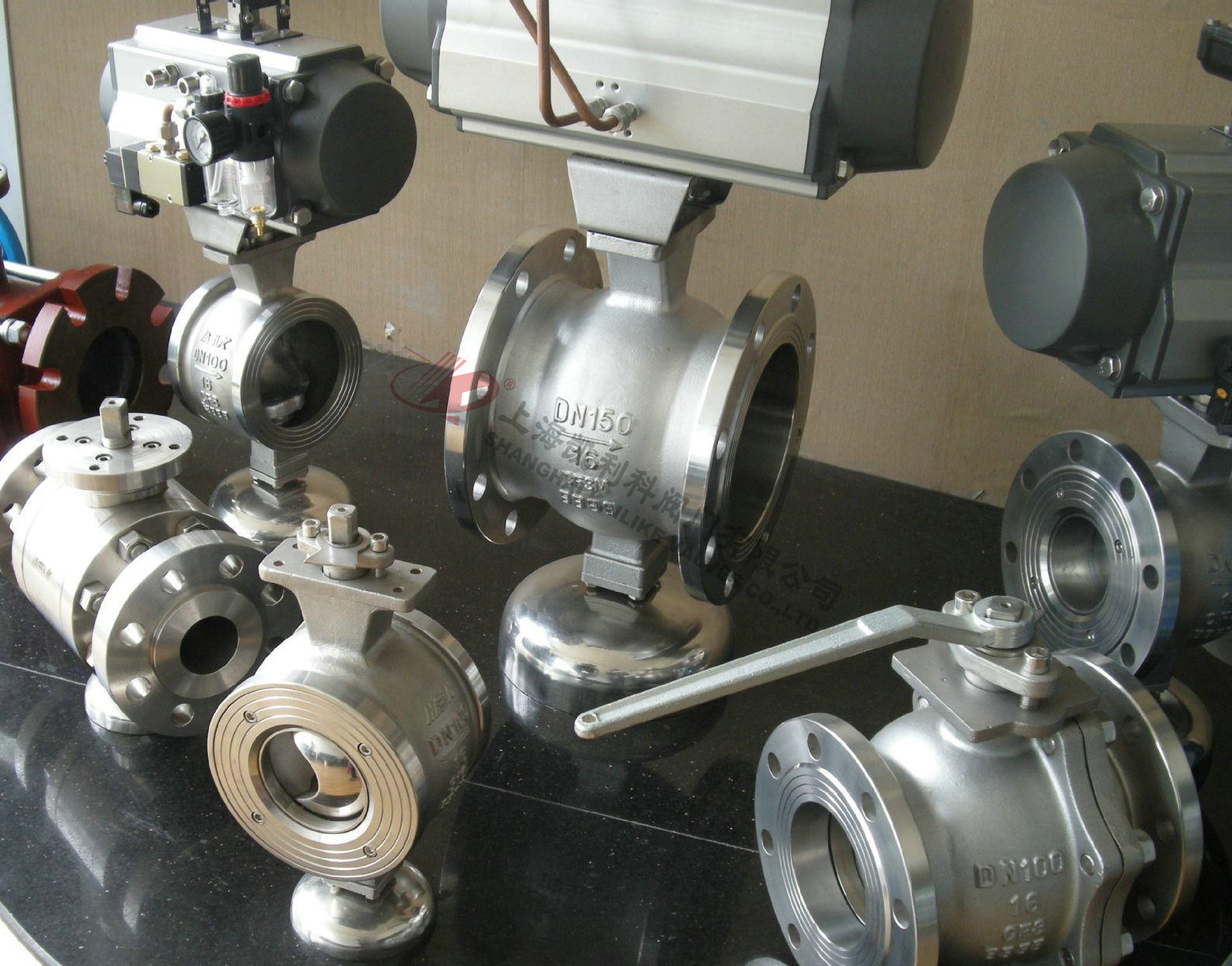

氣動V型球閥

產品名稱：	氣動V型球閥	產品型號：	VQ640H/F/Y、VQ670H/F/Y
公稱通徑：	DN25～DN500	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭式、對夾式
適用溫度：	-20～232℃～450℃	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	蒸汽、液體、固體顆粒、粘稠、易結晶介質	生產廠家：	上海凱利科閥門有限公司

產品說明

氣動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。

產品特點

氣動V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。

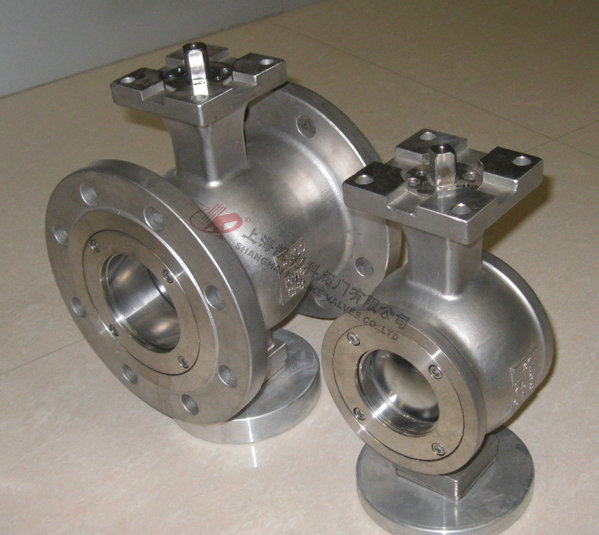

1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

技術規范

設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSIB16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSIB16.5
試驗和檢驗	JB/T9002	API598

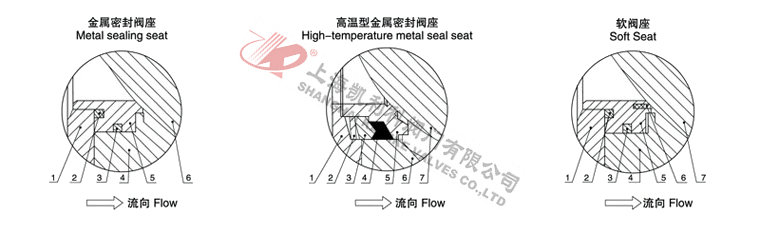

閥座參數



金屬密封閥座			高溫型金屬密封閥座			軟閥座
序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃
1	密封閥蓋	-20～160℃ -20～230℃	1	密封閥蓋	-20～425℃	1	密封閥蓋	-20～160℃
2	彈簧		2	碟簧		2	彈簧
3	O形圈		3	壓圈		3	O形圈
4	閥體		4	石墨環		4	閥體
5	密封座		5	閥座		5	密封座
6	閥芯		6	閥體		6	密封圈(PTFE)
			7	閥芯		7	閥芯

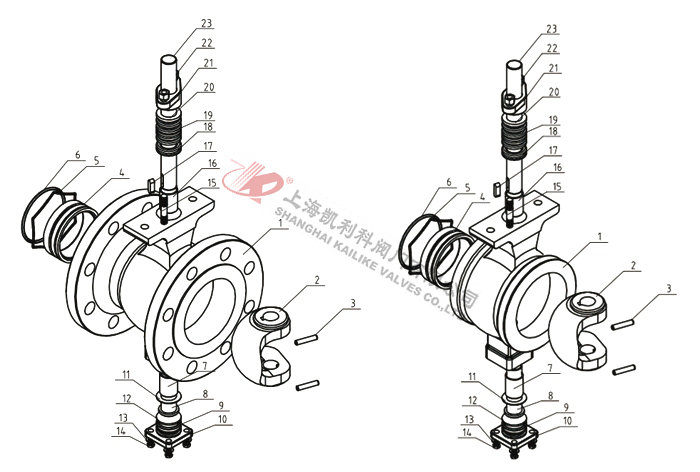

主要零件材質表

序號	名稱	數量(件)	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表面鍍硬鉻	CF8表面鍍硬鉻	CF8M表面鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316
5	彈簧	1	316	316	316
6	0型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥桿	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	后壓蓋	1	WCB	CF8	CF8M
11	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1組	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥桿	1	20Cr13	304	316

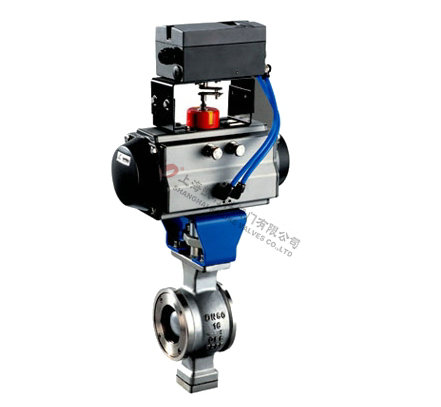

執行機構

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

公稱通徑 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	32	46	78	90	160	250	360	610	1120	1850	2950	3700
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

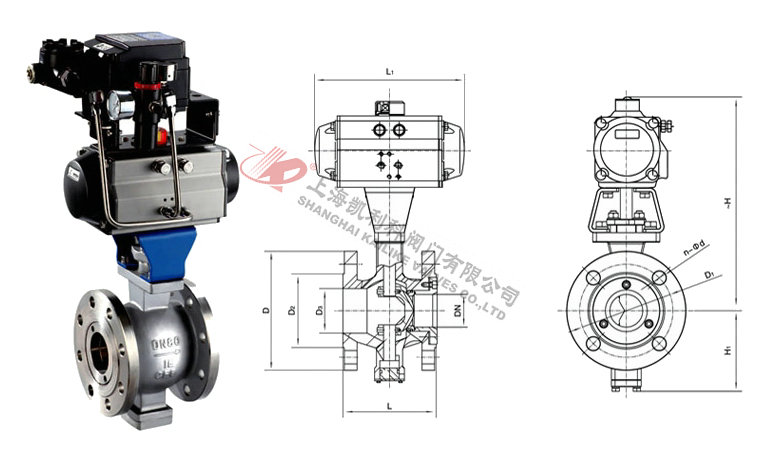

VQ640(F/H/Y)法蘭式氣動V型球閥外形結構圖



VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(1.6Mpa)

DN	外形/連接尺寸											執行器型號
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	115	85	65	38	16	2	4-Φ14	AT063D/AT088S
32	105	159/248	267/297	87	140	100	76	42	18	3	4-Φ18	AT063D/AT088S
40	114	211/269	292/312	87	150	110	84	50	18	3	4-Φ18	AT075D/AT100S
50	124	248/269	292/312	97	165	125	99	60	20	3	4-Φ18	AT088D/AT100S
65	145	269/315	327/340	112	185	145	118	75	20	3	4-Φ18	AT100D/AT115S
80	165	315/345	359/381	112	200	160	132	94	20	3	8-Φ18	AT115D/AT125S
100	194	345/409	395/412	122	220	180	156	110	22	3	8-Φ18	AT125D/AT145S
125	213	409/438	399/416	142	250	210	184	135	22	3	8-Φ18	AT145D/AT160S
150	229	438/550	461/486	165	285	240	211	165	24	3	8-Φ22	AT160D/AT190S
200	243	550/600	509/553	195	340	295	266	210	24	3	12-Φ22	AT190D/AT210S
250	297	633/730	603/628	237	405	355	319	260	26	3	12-Φ26	AT240D/AT270S
300	334	730	790/825	287	460	410	370	310	28	4	12-Φ26	AT270D
350	414	1180	828/858	338	520	470	429	360	30	4	16-Φ26	AW20
400	490	1180	1063/-	390	580	525	480	410	32	4	16-Φ30	AW20
500	600	1320	-	510	715	650	609	510	36	4	16-Φ33	AW25

VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(2.5Mpa)

DN	外形/連接尺寸											執行器型號
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	115	85	65	38	16	3	4-Φ14	AT063D/AT088S
32	105	159/248	267/297	87	140	100	76	42	18	3	4-Φ18	AT063D/AT088S
40	114	211/269	292/312	87	150	110	84	50	18	3	4-Φ18	AT075D/AT100S
50	124	248/315	312/325	97	165	125	99	60	20	3	4-Φ18	AT088D/AT115S
65	145	315/345	340/362	112	185	145	118	75	22	3	8-Φ18	AT115D/AT125S
80	165	345/409	381/398	112	200	160	132	94	24	3	8-Φ18	AT125D/AT145S
100	194	345/409	395/412	122	235	190	156	110	24	3	8-Φ22	AT125D/AT145S
125	213	409/438	416/441	142	270	220	184	135	26	3	8-Φ26	AT145D/AT160S
150	229	438/550	486/530	165	300	250	211	165	28	3	8-Φ26	AT160D/AT190S
200	243	550/600	553/578	195	360	310	274	210	30	3	12-Φ26	AT190D/AT210S
250	297	633/730	628/673	237	425	370	330	260	32	3	12-Φ30	AT240D/AT270S
300	334	730	725/755	281	485	430	389	310	34	4	16-Φ30	AT270D
350	414	1180	858/-	338	555	490	448	360	38	4	16-Φ33	AW20
400	490	1180	-	390	620	550	503	410	40	4	16-Φ36	AW20
500	600	1320	-	510	730	660	609	510	44	4	20-Φ36	AW25

注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。

VQ640(F/H/Y)法蘭式氣動V型球閥主要外形及連接法蘭尺寸(Class150)

DN	外形/連接尺寸											執行器型號
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	108	79.5	51	38	12	1.6	4-Φ16	AT063D/AT088S
32	105	159/248	267/297	87	117	88.9	64	42	13	1.6	4-Φ16	AT063D/AT088S
40	114	211/269	292/312	87	127	98.4	73	50	14.5	1.6	4-Φ16	AT075D/AT100S
50	124	248/269	292/312	97	152	120.6	92	60	15.8	1.6	4-Φ19	AT088D/AT100S
65	145	248/315	327/340	112	178	139.7	105	75	17.6	1.6	4-Φ19	AT088D/AT115S
80	165	315/345	359/381	112	190	152.4	127	94	19.1	1.6	4-Φ19	AT115D/AT125S
100	194	345/409	395/412	122	229	190.5	157	110	23.9	1.6	8-Φ19	AT125D/AT145S
125	213	409/438	399/416	142	254	216	186	135	23.9	1.6	8-Φ22	AT145D/AT160S
150	229	438/550	461/486	165	279	241.3	216	165	25.4	1.6	8-Φ22	AT160D/AT190S
200	243	550/600	509/553	195	343	298.5	270	210	28.6	1.6	8-Φ22	AT190D/AT210S
250	297	633/730	603/628	237	406	362	324	260	30.2	1.6	12-Φ25	AT240D/AT270S
300	334	730	790/825	281	483	432	381	310	31.8	1.6	12-Φ25	AT270D
350	414	1180	828/858	338	533	476	413	360	35	1.6	12-Φ29	AW20
400	490	1180	1063/-	390	597	539.5	470	410	36.6	1.6	16-Φ29	AW20
500	600	1320	-	510	698	635	584	510	42.9	1.6	20-Φ32	AW25

注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。

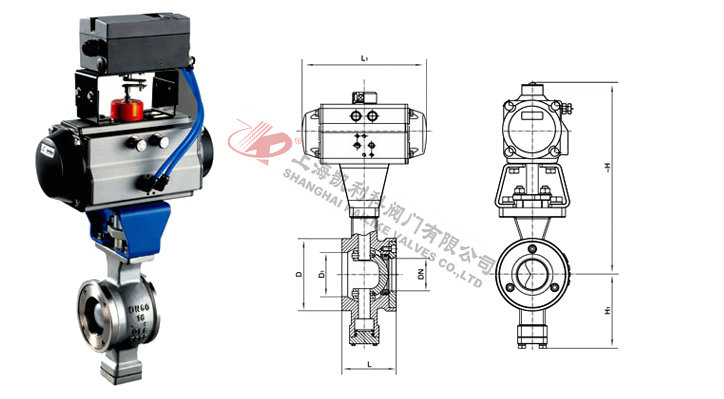

VQ670(F/H/Y)對夾式氣動V型球閥結構圖

VQ670(F/H/Y)對夾式氣動V型球閥主要外形連接尺寸

(1.6Mpa、2.5Mpa)：

DN	外形/連接尺寸						執行器型號
	L	L1	H	H1	D	D1
25	62	159/248	260/290	87	68	38	AT063D/AT088S
32	62	159/248	267/297	87	78	42	AT063D/AT088S
40	62	211/248	292/312	87	85	50	AT075D/AT088S
50	75	248/269	292/312	97	100	60	AT088D/AT100S
65	90	248/315	332/340	112	120	75	AT088D/AT115S
80	100	269/345	359/381	112	130	94	AT100D/AT125S
100	115	345/409	394/411	122	158	110	AT125D/AT145S
125	129	409/438	410/416	142	180	135	AT145D/AT160S
150	160	438/550	461/486	165	216	165	AT160D/AT190S
200	200	550/600	509/553	195	268	210	AT190D/AT210S
250	240	633/730	572/628	237	325	260	AT240D/AT270S

VQ670(F/H/Y)對夾式氣動V型球閥主要外形連接尺寸(Class150)：

DN		外形/連接尺寸						執行器型號
		L	L1	H	H1	D	D1
25	1	62	159/248	260/290	87	68	38	AT063D/AT088S
32	1-1/4	62	159/248	267/297	87	78	42	AT063D/AT088S
40	1-1/2	62	211/248	292/312	87	85	50	AT075D/AT088S
50	2	75	248/269	292/312	97	100	60	AT088D/AT100S
65	2-1/2	90	248/315	332/340	112	120	75	AT088D/AT115S
80	3	100	269/345	359/381	112	130	94	AT100D/AT125S
100	4	115	345/409	394/411	122	158	110	AT125D/AT145S
125	5	129	409/438	410/416	142	180	135	AT145D/AT160S
150	6	160	438/550	461/486	165	216	165	AT160D/AT190S
200	8	200	550/600	509/553	195	268	210	AT190D/AT210S
250	10	240	633/730	572/628	237	325	260	AT240D/AT270S

注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計。
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
注：根據不同閥門扭矩，使用介質適配的執行器型號可能有所不同，相關尺寸隨之改變。
注：以上執行器配置及數據均采用軟密封(F、N、P)閥門，硬密封閥門的配置及數據請咨詢本公司。

聲明：【氣動V型球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的氣動V型球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
