Z41H蒸汽閘閥

您的位置：閥門 - 閘閥 - Z41H蒸汽閘閥 更新時間：2024-09-03 09:09:06
Z41H蒸汽閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z41H蒸汽閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～...

    • 產品描述
    • 在線詢價
    • 技術咨詢

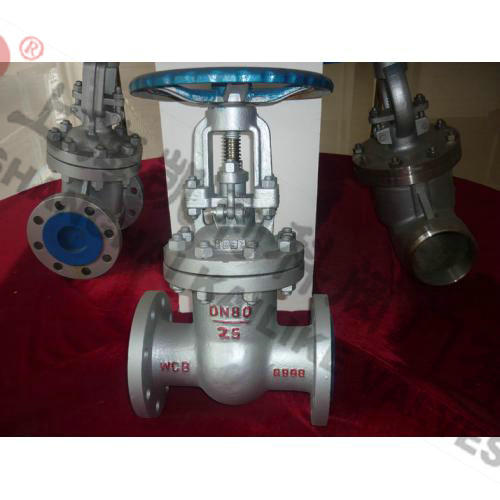

    Z41H蒸汽閘閥Z41H蒸汽閘閥

    Z41H蒸汽閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

    產品名稱： 蒸汽閘閥 產品型號： Z41H
    公稱通徑： DN15～DN1000 結構形式： 閘板式
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC～425ºC～550ºC 驅動方式： 手動、傘齒輪、電動、氣動、液動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41H蒸汽閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

    產品特點

    1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
    2、密封面采用不銹鋼和硬質合金，使用壽命長
    3、采用柔性石墨填料、密封可靠，操作輕便靈活
    4、驅動方式為手動、氣動、電動、齒輪傳動
    5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

    執行標準

    設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
    GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092
    壓力試驗
    公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
    氣密封試驗 0.4-0.7

    主要零件材料及性能

    體蓋板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr
    STL    		 增強柔性石墨
    1Cr13/柔性石墨
    OS軟鋼
    0Cr18Ni9Ti
    0Cr17Ni12Mo2Ti
    XD550F（T）
    PTFE    		 柔性石墨
    增強柔性石墨
    SFB/260
    SFP/260
    PTFE    		 ≤425 水、蒸汽、油品
    WC1 38GrMoA1
    25Cr2MoV    		 ≤450
    WC6 ≤540
    WC9 ≤570
    ZGCr5Mo ≤540
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
    ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

    外形結構圖

    規格主要尺寸1.6MPa

    1.6MPa DN L d D1 D2 b n-Φd H D0
    凸面法法
    RF
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    16C
    16P
    16R
    16I    		 15 130 95 65 45 14 4-Φ14 170 120
    20 150 105 75 55 14 4-Φ14 190 140
    25 160 115 85 65 14 4-Φ14 205 160
    32 180 135 100 78 16 4-Φ18 270 180
    40 200 145 110 85 16 4-Φ18 310 200
    50 250 160 125 100 16 4-Φ18 358 240
    65 265 180 145 120 18 4-Φ18 373 240
    80 280 195 160 135 20 8-Φ18 435 280
    100 300 25 180 155 20 8-Φ18 500 300
    125 325 245 210 185 22 8-Φ18 614 320
    150 350 280 240 210 24 8-Φ23 674 320
    200 400 335 295 265 26 12-Φ23 818 400
    250 450 405 355 320 30 12-Φ25 969 450
    300 500 460 410 375 30 12-Φ25 1145 500
    350 550 520 470 435 34 16-Φ25 1280 500
    400 600 580 525 485 36 16-Φ30 14852 560
    450 650 640 585 545 40 20-Φ30 1541 600
    500 700 705 650 608 44 20-Φ34 1676 640
    600 800 840 770 718 48 20-Φ41 1874 720
    700 900 910 840 788 50 24-Φ41 2083 800
    800 1000 1020 950 898 52 24-Φ41 2400 950
    900 1100 1120 1050 998 64 28-Φ41 2950 1000
    1000 1200 1255 1170 1110 56 28-Φ48 3245 1000

    規格主要尺寸2.5MPa

    2.5MPa DN L D D1 D2 b n-Φd H DO
    凸面法法
    RF
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    25C
    25P
    25R
    25I    		 15 130 95 65 45 16 4-Φ14 172 120
    20 150 105 75 55 16 4-Φ14 191 140
    25 160 115 85 65 16 4-Φ14 205 160
    32 180 135 100 78 18 4-Φ18 270 180
    40 200 145 110 85 18 4-Φ18 300 200
    50 250 160 125 100 20 4-Φ18 357 240
    65 265 180 145 120 22 8-Φ18 376 240
    80 280 195 160 135 22 8-Φ18 434 280
    100 300 230 190 160 24 8-Φ23 502 300
    125 325 270 220 188 28 8-Φ205 613 320
    150 350 300 250 218 30 8-Φ25 675 320
    200 400 360 310 278 34 12-Φ25 819 400
    250 450 425 370 332 36 12-Φ30 968 450
    300 500 485 430 390 40 16-Φ30 1144 500
    350 550 550 490 448 44 16-Φ34 1280 500
    400 600 610 550 505 48 16-Φ34 1451 560
    450 650 660 600 555 50 20-Φ34 1542 600
    500 700 730 660 510 52 20-Φ41 1678 640
    600 800 840 770 718 56 20-Φ41 1875 720
    700 900 955 875 815 60 24-Φ28 2082 800
    800 1000 1070 990 930 64 24-Φ28 2403 950
    900 1100 1180 1090 1025 66 28-Φ54 2952 1000
    1000 1200 1305 1210 1140 68 28-Φ58 3244 1000

    規格主要尺寸4.0MPa

    4.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    40
    40P
    40R
    40I    		 15 130 95 65 45 40 16 4-Φ14 134 120
    20 150 105 75 55 51 16 4-Φ14 188 140
    25 160 115 85 64 58 16 4-Φ14 206 140
    32 180 135 100 78 66 18 4-Φ18 272 180
    40 200 145 110 85 76 18 4-Φ18 322 180
    50 250 160 125 100 88 20 4-Φ18 370 240
    65 280 180 145 120 110 22 8-Φ18 394 280
    80 310 195 160 135 121 22 8-Φ18 455 300
    100 350 230 190 160 150 24 8-Φ23 550 320
    125 400 270 220 188 176 28 8-Φ25 636 35
    150 450 300 250 218 204 30 8-Φ30 706 400
    200 550 375 320 282 260 38 12-Φ34 859 450
    250 650 445 385 345 313 42 12-Φ34 1016 560
    300 750 510 450 408 364 46 16-Φ34 1200 640
    350 850 570 510 465 422 52 16-Φ41 1340 640
    400 950 655 585 535 474 58 16-Φ41 1495 720
    450 1050 680 610 560 524 60 20-Φ48 1581 800
    500 1150 755 670 612 576 62 20-Φ54 1790 950
    600 1350 890 695 730 678 62 20-Φ14 2035 950

    規格主要尺寸6.4MPa

    6.4MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    Z40H
    Z40Y
    Z40W
    Z40F
    Z40N
    Z41H
    Z41Y
    Z41F
    Z41N
    64
    64P
    64R
    64I    		 15 1700 105 75 55 40 18 4-Φ18 1425 160
    20 190 125 90 68 51 20 4-Φ18 142 160
    25 210 135 100 78 58 22 4-Φ23 214 200
    32 230 150 110 82 66 24 4-Φ23 269 200
    40 240 165 125 95 76 24 4-Φ23 343 240
    50 250 175 135 105 88 26 4-Φ23 370 240
    65 280 200 160 130 110 28 8-Φ23 396 280
    80 310 210 170 140 121 30 8-Φ23 458 300
    100 350 250 200 168 150 32 8-Φ25 553 300
    125 400 295 240 202 176 36 8-Φ30 638 350
    150 450 340 280 240 204 38 8-Φ34 718 400
    200 550 405 345 300 260 44 12-Φ34 873 450
    250 650 470 400 352 313 48 12-Φ41 1050 560
    300 750 530 460 412 364 54 16-Φ41 1203 640
    350 850 595 525 475 422 60 16-Φ41 1394 720
    400 950 670 585 525 474 66 16-Φ48 1645 800
    500 1150 800 705 640 576 70 20-Φ54 2285 950
    600 1350 930 820 750 678 70 20-Φ58 2610 950


    聲明：【Z41H蒸汽閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H蒸汽閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
