H108X活塞式電動遙控閥

您的位置：閥門 - 水力控制閥 - H108X活塞式電動遙控閥 更新時間：2024-09-03 09:09:43
H108X活塞式電動遙控閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平...

    • 產品描述
    • 在線詢價
    • 技術咨詢

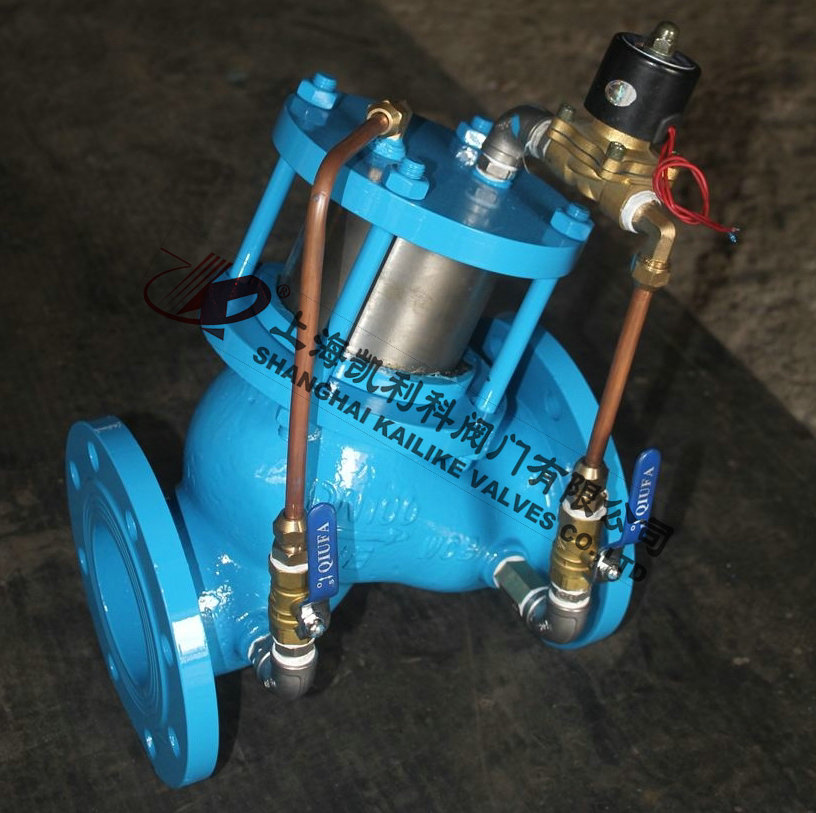

    H108X活塞式電動遙控閥H108X活塞式電動遙控閥

    H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。

    產品名稱： 活塞式電動遙控閥 產品型號： H108X
    公稱通徑： DN50～DN600 結構形式： 活塞式
    工作壓力： 1.0MPa～1.6MPa～2.5MPa 連接方式： 法蘭
    適用溫度： -0ºC～+80ºC 功能作用： 遠程遙控開關
    閥體材質： 球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、污水、海水 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。

    設計標準

    設計與制造：GJ/T167-2002的規定
    法蘭連接按：GB/T9113.1-2010規定
    壓力實驗按：GB/T13927-2008的規定
    結構長度按：企業標準和客戶固定

    零部件材料

    零件名稱 材質名稱
    閥體、閥板、活塞、缸體 不銹鋼
    閥桿 不銹鋼1Cr18Ni9TI,2Cr13
    Y型密封圈 丁晴橡膠
    墊片 石棉橡膠板
    活塞皮碗 牛革，丁晴橡膠

    性能規范

    閥體部分 型號 H108X
    公稱壓力Mpa 1.0~2.5Mpa
    實驗壓力 密封Mpa 1.1
    強度Mpa 1.5
    適用介質 水
    介質溫度 ≤80℃
    驅動部分 驅動介質 水
    驅動壓力 0.3~1.0
    控制部分 控制器輸出電壓 AC220
    電磁閥線圈壓力(V) DC24
    電磁線圈功耗(V) 6

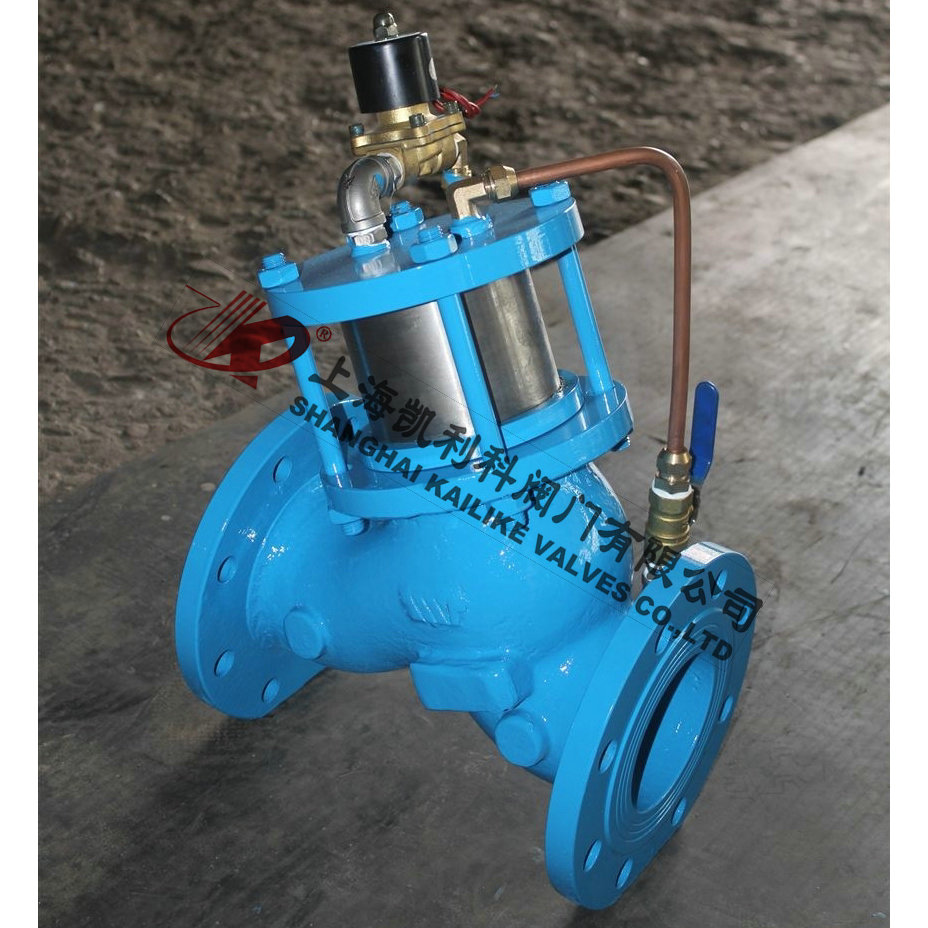

    外形結構圖



    主要外形尺寸

    DN L H D D1 n-d
    1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5Mpa
    50 203 320 165 165 165 125 125 125 4-18 4-18 4-18
    65 216 367 185 185 185 145 145 145 4-18 4-18 8-18
    80 248 400 200 200 200 160 160 160 8-18 8-18 8-18
    100 283 452 220 220 235 180 180 190 8-18 8-18 8-22
    125 330 522 250 250 270 210 210 220 8-18 8-18 8-26
    150 356 592 285 285 300 240 240 250 8-22 8-22 8-26
    200  444 696 340 340 360 295 295 310 8-22 12-22 12-26
    250 533 810 395 405 425 350 355 370 12-22 12-26 12-30
    300 600 943 445 460 485 400 410 430 12-22 12-26 6-30
    350 622 1200 505 520 555 460 470 490 16-22 16-26 16-33
    400 698 1230 565 580 620 515 525 550 16-26 16-30 16-36
    450 775 1230 615 640 670 565 585 600 20-26 20-30 20-36
    500 811 1270 670 715 730 620 650 660 20-26 20-33 22-36
    600 900 1600 780 840   725 770   20-30 20-36

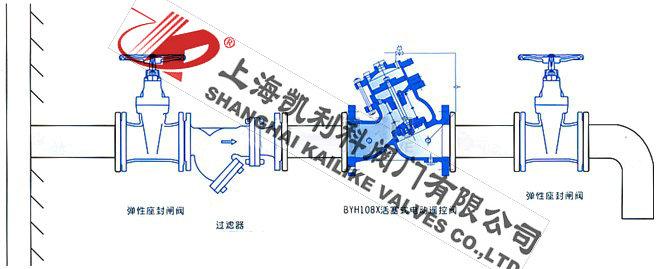

    安裝示意圖




    聲明：【H108X活塞式電動遙控閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H108X活塞式電動遙控閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
