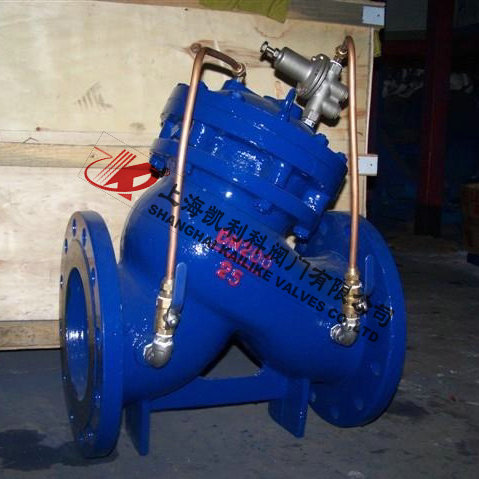

AX742X安全泄壓持壓閥

產品名稱：	安全泄壓持壓閥	產品型號：	AX742X
公稱通徑：	DN40～DN1600	結構形式：	彈簧式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	安全泄壓持壓
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

AX742X安全泄壓持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕矸€(wěn)定出口壓力。AX742X安全泄壓/持壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

結構特點

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

工作原理

AX742X安全泄壓持壓閥當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
AX742X安全泄壓持壓閥當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

外形結構圖



主要外形尺寸

DN	L	H	n-Φd
	mm	mm	PN1.0	PN1.6	PN2.5
40	240	270	4-17.5	4-17.5	4-18
50	240	270	4-17.5	4-17.5	4-18
65	270	340	4-17.5	4-17.5	8-18
80	300	400	8-17.5	8-17.5	8-18
100	350	440	8-17.5	8-17.5	8-22
125	400	460	8-17.5	8-17.5	8-26
150	480	500	8-22	8-22	8-26
200	500	640	8-22	12-22	12-26
250	605	690	12-22	12-26	12-30
300	700	820	12-22	12-26	16-30
350	800	950	16-22	16-26	16-33
400	900	1400	16-26	16-30	16-36
450	1000	1580	20-26	20-30	20-36
500	1100	1600	20-26	20-33	20-36
600	1300	1815	20-30	20-36	20-39
700	1400	2040	24-30	24-36	24-42
800	1500	2350	24-33	24-39	24-48
900	1700	2606	28-33	28-39	28-48
1000	1900	2765	28-36	28-42	28-56
1200	2050	2950	32-39	32-48	32-55
1400	2200	3180	36-42	36-48	36-60
1600	2400	3400	40-48	40-55	40-60

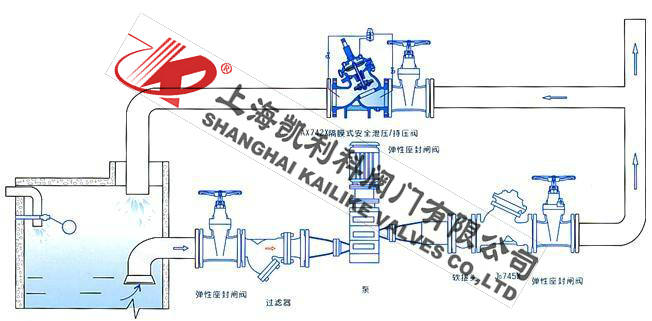

安裝示意圖


AX742X安全泄壓/持壓閥一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。AX742X安全泄壓/持壓閥廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
