德標法蘭
  • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
  • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
  • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
    導讀：德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣...

  • 產品描述
  • 在線詢價
  • 技術咨詢
德標法蘭德標法蘭

德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣盤或突緣。德標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱： 德標法蘭 產品型號： DIN
公稱通徑： DN15～DN600 結構形式： 圓形
公稱壓力： PN16～PN25～PN40 連接方式： 法蘭
適用溫度： -196～+100℃～+650℃ 制作方式： 鑄造、鍛造
閥體材質： 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 德標DIN2527、2576、2674、2633、2566
適用介質： 水、蒸汽、燃?xì)?、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

產品說明

德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣盤或突緣。德標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

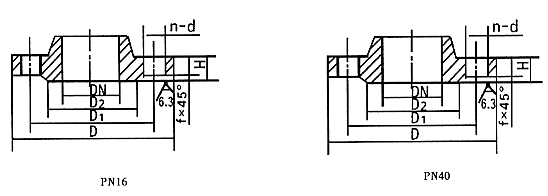

結構圖


PN16(1.6MPa)     mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 連接凸出部分高度 法蘭厚度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 f H n-d M
15 95 65 45 2 14 4-14 12
20 105 75 58 2 16 4-14 12
25 115 85 68 2 16 4-14 12
32 140 100 78 2 18 4-18 16
40 150 110 88 2 18 4-18 16
50 165 125 102 3 20 4-18 16
65 185 145 122 3 20 4-18 16
80 200 160 138 3 22 8-18 16
100 220 180 158 3 24 8-18 16
125 250 210 188 3 26 8-18 16
150 285 240 212 3 26 8-22 20
200 340 295 268 3 30 8-22 20
250 405 355 320 3 32 8-26 24

PN40(4.0MPa)   mm

公稱通徑 外徑 螺栓孔中心圓直徑 連接凸出部分直徑 連接凸出部分高度 法蘭厚度 螺栓孔數量與直徑 螺栓直徑
DN D D1 D2 f H n-d M
15 95 65 45 2 16 4-14 12
20 105 75 58 2 18 4-14 12
25 115 85 68 2 18 4-14 12
32 140 100 78 2 18 4-18 16
40 150 110 88 2 18 4-18 16
50 165 125 102 3 20 4-18 16
65 185 145 122 3 22 8-18 16
80 200 160 138 3 24 8-18 16
100 235 190 162 3 24 8-22 20
125 270 220 188 3 26 8-26 24
150 300 250 218 3 28 8-26 24
200 375 320 285 3 34 12-30 27
250 450 385 345 3 38 12-33 30
  注：德標尺寸與機械部標準法蘭尺寸互換；新產品設計應優先采用系列1尺寸。

聲明：【德標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的德標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
