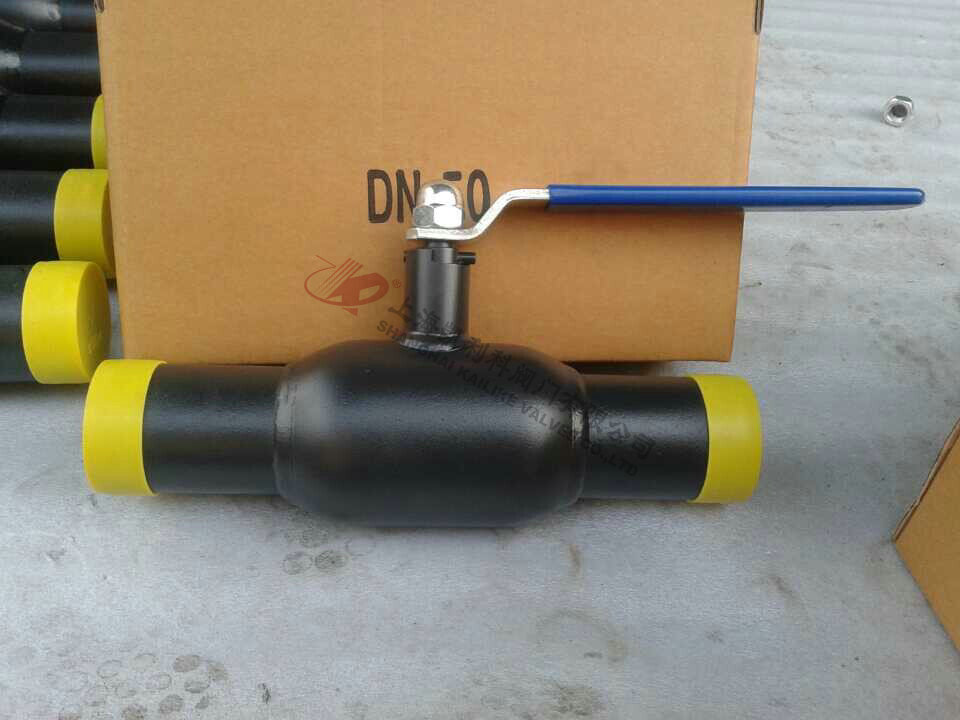

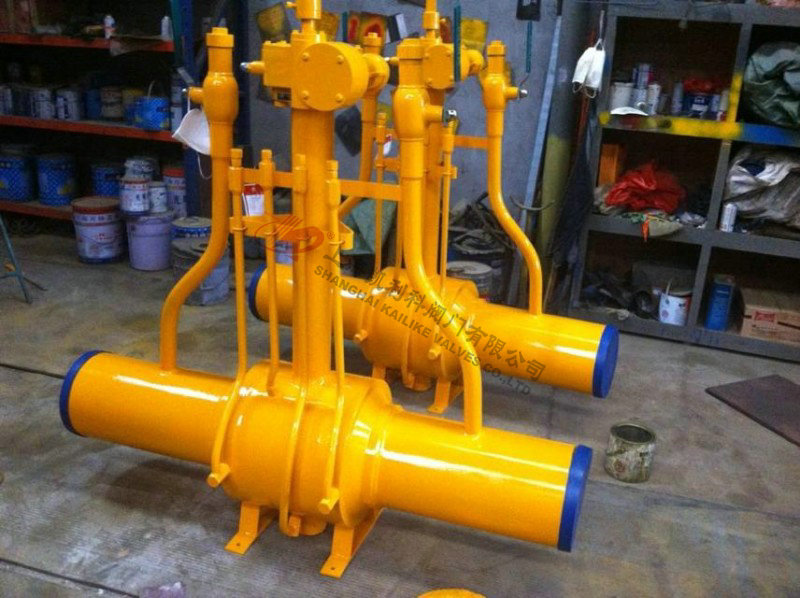

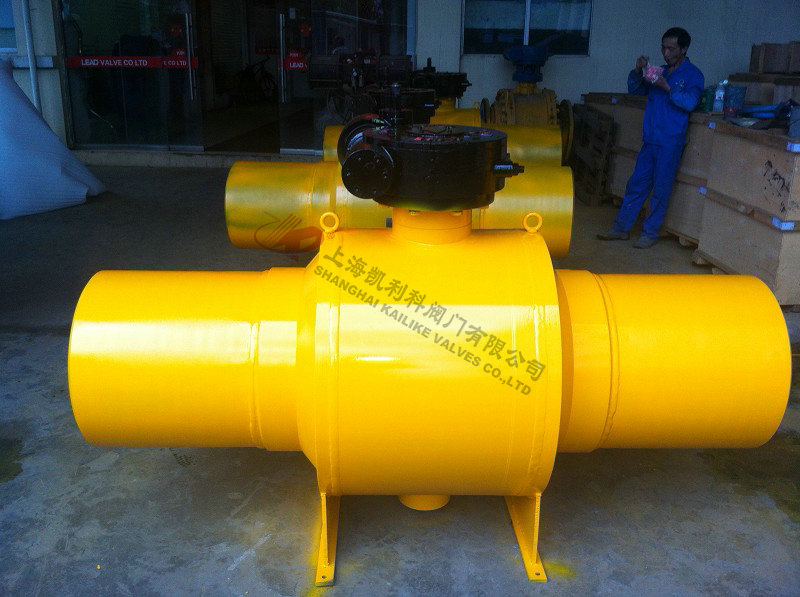

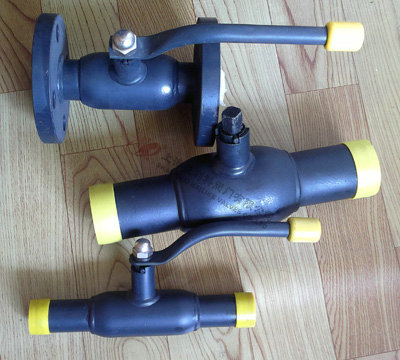

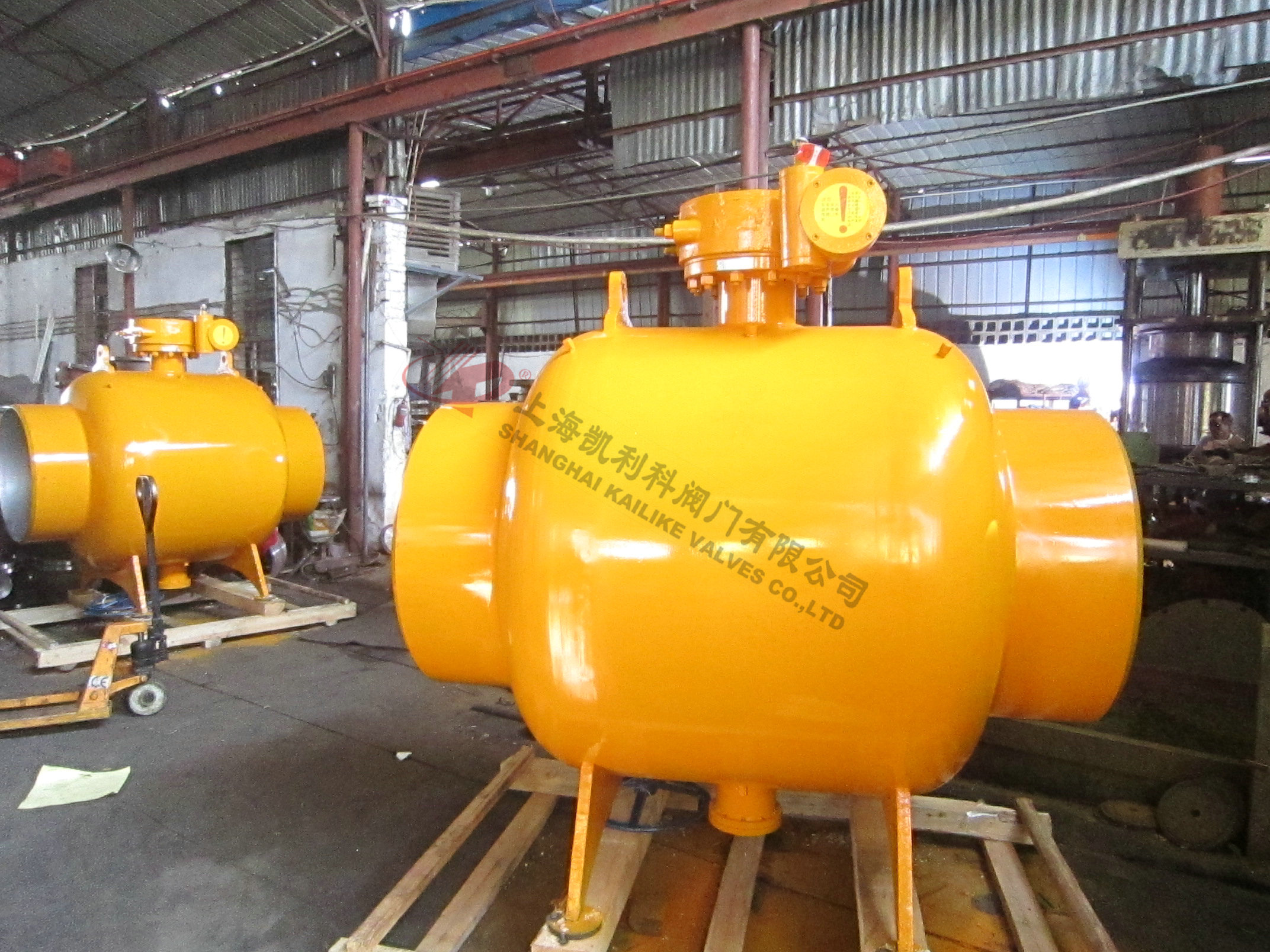

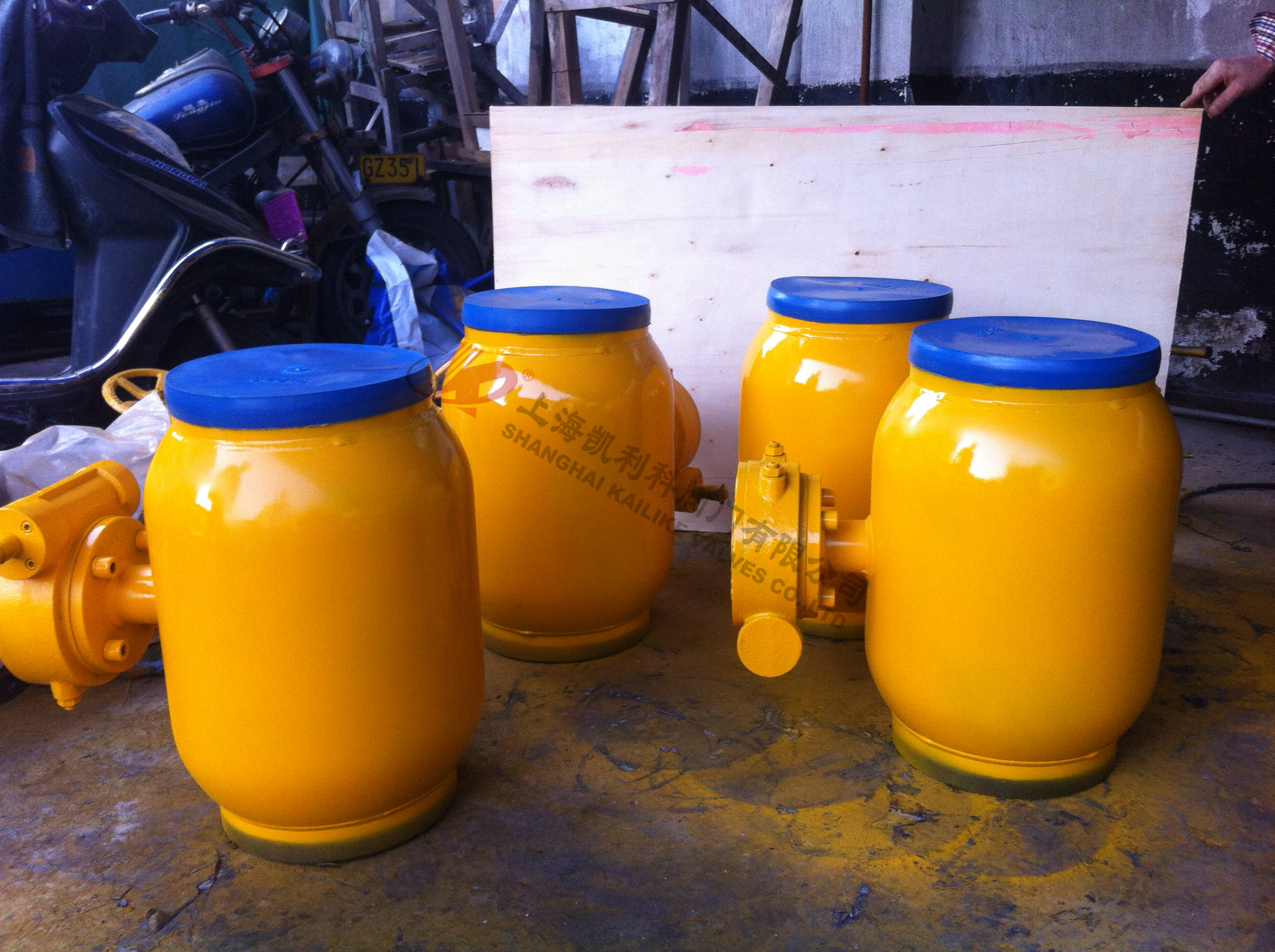

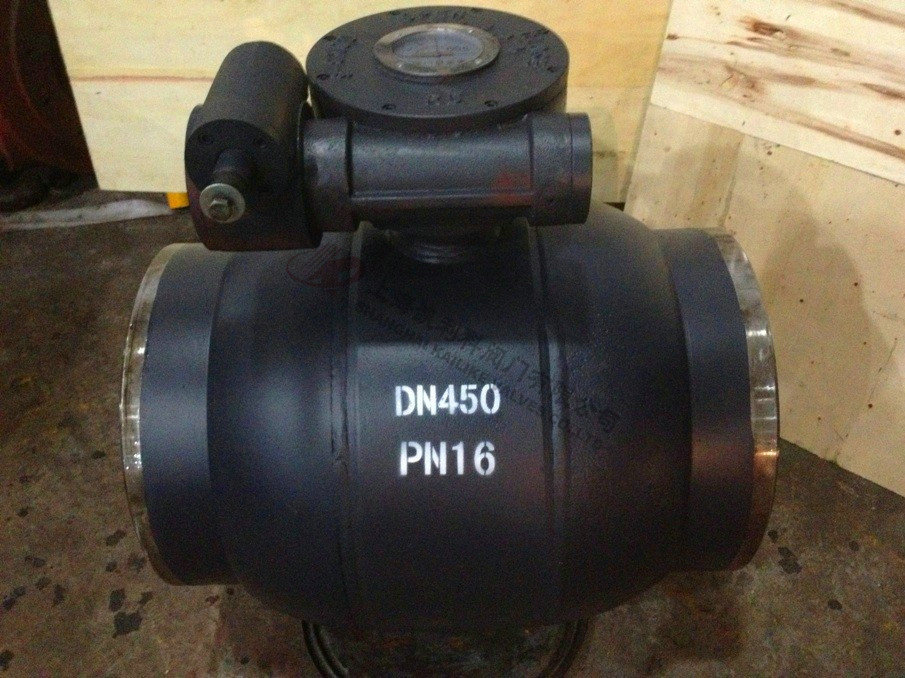

Q61F焊接式球閥
Q61F焊接式球閥在各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥。焊接球閥廣泛應用于城市燃?xì)?、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。焊接球閥能長期可靠運行使用需要維護裝簡單閥門的安裝別的更為便捷。
|
產品名稱： |
焊接式球閥 |
產品型號： |
Q61F |
|
公稱通徑： |
DN15～DN1200 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
焊接式 |
|
適用溫度： |
-20～232℃～350℃～550℃ |
驅動方式： |

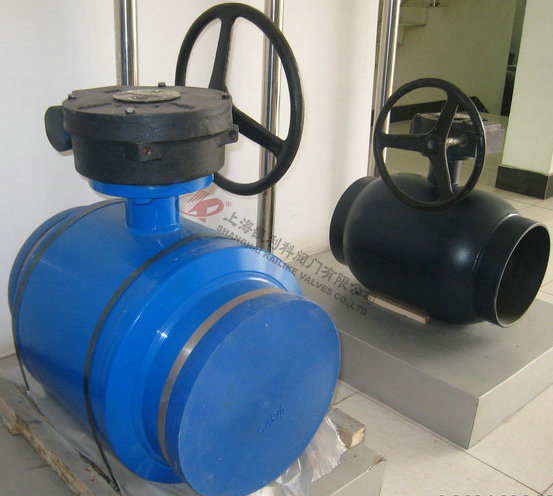

手動、蝸輪、電動、氣動 |
|
閥體材質： |
WCB、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、燃?xì)饧澳承└g性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q61F焊接式球閥在各個領域使用非常廣泛。其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，其使用壽命遠遠大于鑄鋼球閥。焊接球閥廣泛應用于城市燃?xì)狻⒊鞘泄?、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。焊接球閥能長期可靠運行使用,需要維護,裝簡單,閥門的安裝別的更為便捷。
優勢：
1、國際證明和標準
2、汽油（液化天然氣/液化石油氣體）的管道應用的專門設計
3、能與管道系統同壽
4、免費維修，不需調節或潤滑油，低操作成本
5、雙向閥可用于防腐蝕的特殊涂層
主要特征：
1、一端連接閥體一端連接管道（注意：用于連接端尺寸標準為： ASTM, EN, KS/JIS等）
2、鏡面拋光整個不銹鋼球體都要檢驗
3、氣泡緊密的體質密封與碳增強PTFE（Teflon）閥座
4、預載座墊彈簧確保低溫泄漏緊密和減少閥門操作扭轉力
5、按國際標準反對爆裂閥桿
6、兩O型圈確保閥桿密封和能更換
7、閥桿干軸承和金屬帶有PTEF涂層的自動潤滑能力，無需另加潤滑劑
8、閥桿和端口連接管道可以根據客戶設計要求加長。
材質：
1、閥體：碳鋼ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不銹鋼304或316（根據要求選擇）
2、球體：不銹鋼304或316級別
3、閥座：PTFE,增強型PTFE, Nylon, Peek等
用途：
城市煤氣：煤氣輸出管道、主干線及各支線供應管道等。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉。
鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
特性：
不會有外部泄漏等現象，由于閥座是由碳化特氟隆密封環及咖彈簧構成的,以對壓力和溫度的變化適應能力強,標注壓力和溫度范圍內不會產生任何泄滑。球體的加工過程有先進的計算機檢測儀跟蹤檢測,以球體的加工精度高。由于閥體材料跟管道材質一樣,會出現應力不均,不會由于地震及車輛經過地面時而產生變形，管道耐老化。密封環本體采用含量20%C(碳素)的PTFE材質，保障完全無泄漏(0%)。
閥體技術處理：
大家肯定見過全焊接球閥的閥體，都知道焊接接頭一般均設計為窄間隙厚壁埋弧焊，還有就是全焊接閥體大都為超大厚度筒狀焊接接頭。大家肯定想知道這是為什么吧？
1：熱處理技術處理
厚壁多層焊接過程是金屬材料多次反復加熱和冷卻的過程，導致焊接接頭組織的不均勻性和劣質化，產生較高的殘留應力，甚至產生焊接缺陷。焊接又是該產品組裝后的最后一道工序，閥腔內有非金屬密封材料橡膠和聚四氟乙烯塑料，不能進行焊后熱處理。
2：接頭處處理
在閥體焊接接頭設計中，為對準和定位，在焊縫根部存在一條環形的裝配隙縫，這一隙縫在內部壓力和外部荷載作用下，將產生幾倍干正常工作應力的應力集中，同樣使工程師們難于處理。
閥體焊接接頭的根部縫隙的應力集中，殘留應力，組織劣質化成為閥體結構中的薄弱環節，為國內外閥門界關注，但又未見有任何解決這一問題的相關報道，成為這個產品結構邊界完整性的一個隱患。
聲明：【Q61F焊接式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q61F焊接式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
