Q21F外螺紋球閥

您的位置：閥門 - 球閥 - Q21F外螺紋球閥 更新時間：2024-09-03 09:09:38
Q21F外螺紋球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接...

    • 產品描述
    • 在線詢價
    • 技術咨詢

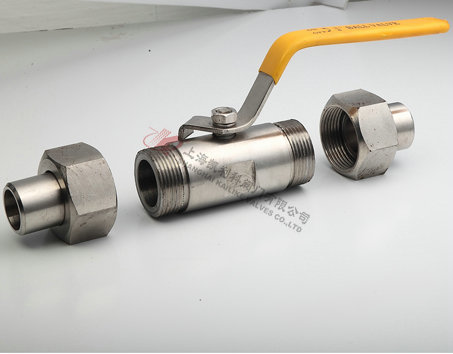

    Q21F外螺紋球閥Q21F外螺紋球閥

    Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品名稱： 外螺紋球閥 產品型號： Q21F
    公稱通徑： DN6～DN50 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa（W.O.G） 連接方式： 外螺紋
    適用溫度： -20～232℃～350℃ 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣及某些腐蝕性液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q21F外螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品特點

    Q21F外螺紋球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

    產品特征

    公稱壓力 適用介質 適用穩定范圍 螺紋類型
    1.6-6.4MPa 水、油、氣及某些腐蝕性液體（W。O。G） -20～232℃～350℃ G。NPT。BSPT。BSP。DI259/2999

    主要技術參數

    公稱通徑 DN（mm） 6～100mm
    公稱壓力 PN（MPa） 2.5 4.0 6.4
    試驗壓力 強度試驗壓力 3.8 6.0 9.6
    高密封試驗壓力 3.0 4.8 7.6
    低壓氣密封試驗壓力 0.6 0.6 0.6
    適用介質 水、蒸汽、油品、酸類腐蝕性等。
    適用溫度 < 150℃（PTFE） < 300℃（PLL）

    主要零件材料

    零件名稱 閥體 球體、閥桿 手柄 密封圈 墊片、填料
    Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C A105、45 1Cr18/1Cr18Ni9Ti 不銹鋼SS304 聚四氟乙烯PTFE
    對位聚笨PPL    		 聚四氟乙烯PTFE
    對位聚笨PPL
    Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P 1Cr18Ni9Ti SS304/1Cr18Ni9Ti
    Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R SS316/Cr18Ni12Mo2Ti SS316/Cr18Ni12Mo2Ti

    外形結構圖



    主要尺寸表

    公稱直徑 尺寸
    d L L1 M Lo Q61對焊接頭總長
    6 8 85 15 20×1.5 110 166
    10 10 85 16 24×1.5 110 166
    15 10 85 18 30×2 110 172
    20 13 90 18 36×2 110 187
    25 17 100 20 42×2 110 227
    32 22 120 20 52×2 150 235
    40 25 135 25 60×3 150 255
    50 32 140 25 72×3 150 291
    螺紋標準:GB196


    聲明：【Q21F外螺紋球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q21F外螺紋球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
