BQ71F薄型保溫球閥

您的位置：閥門 - 球閥 - BQ71F薄型保溫球閥 更新時間：2024-09-03 09:09:38
BQ71F薄型保溫球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：BQ71F薄型保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金...

    • 產品描述
    • 在線詢價
    • 技術咨詢

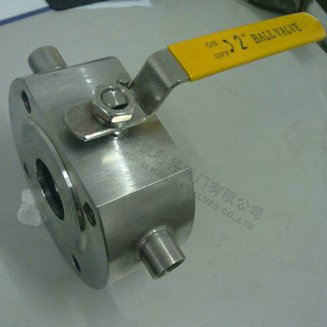

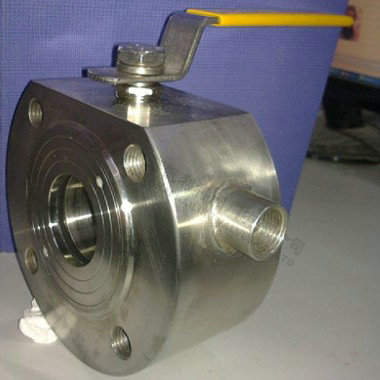

    BQ71F薄型保溫球閥BQ71F薄型保溫球閥

    BQ71F薄型保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。主要型號、保溫型：手動(BQ71F)、氣動(BQ671F)、電動(BQ971F)

    產品名稱： 薄型保溫球閥 產品型號： BQ71F
    公稱通徑： DN15～DN200 結構形式： 球形
    公稱壓力： 1.6Mpa～2.5Mpa 連接方式： 對夾式，法蘭
    適用溫度： ≤350ºC 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    BQ71F薄型保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。主要型號、保溫型：手動(BQ71F)、氣動(BQ671F)、電動(BQ971F)

    產品性能

    適用介質：水、油、氣及某些腐蝕性液體
    溫度范圍：-20-232℃-350℃
    公稱通徑：DN15-100mm1/2“-4“
    公稱壓力：PN1.0-2.5MPa  CLASS：150lb、JIS：10K

    主要零件材料

    序號NO 零件名稱 材質
    1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
    2 球 不銹鋼316/304 不銹鋼SS304
    3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    4 閥桿 不銹鋼316/304 不銹鋼SS304
    5 填料 不銹鋼PTFE 聚四氟乙烯PTFE
    6 定位鎖 不銹鋼304 不銹鋼SS304
    7 手柄 不銹鋼304 不銹鋼SS304
    8 閥桿螺母 不銹鋼304 不銹鋼SS304
    9 填料壓蓋 不銹鋼304 不銹鋼SS304
    10 手柄套 塑料Plastic 塑料Plastic
    11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
    12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

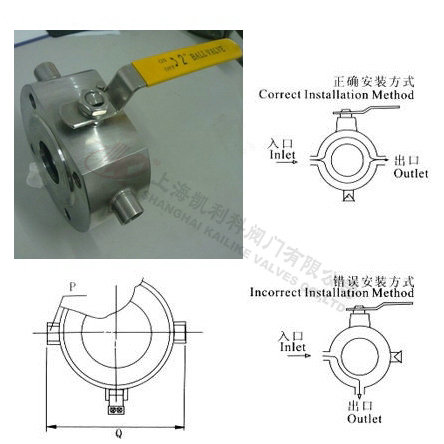

    安裝示意圖

    外形結構圖


    主要外形及連接尺寸表
    尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“
    d 15 19 23.5 30 36 45 58 67 76 100 125 195
    L 32 38.5 45 55 62 72 95 120 145 200 225 275
    D 95 105 115 135 145 160 180 195 215 245 280 335
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 45 55 65 78 85 100 120 135 155 185 210 265
    H 62 70 79 86 92 102 158 172 187 200 240 278
    E 110 125 135 150 150 180 250 300 350 650 840 1000
    b 14 14 16 16 18 20 22 24 24 26 26 28
    z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
    l 2 2 2 3 3 3 3 3 3 3 3 3
    2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2


    聲明：【BQ71F薄型保溫球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BQ71F薄型保溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
