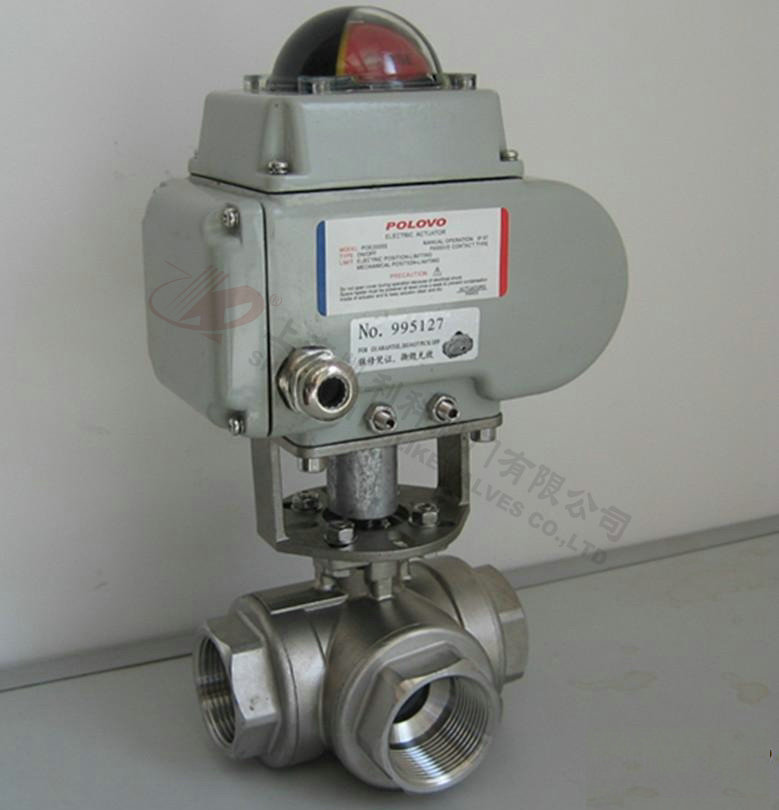

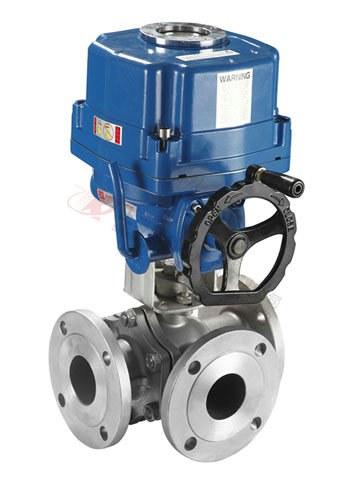

Q944F,Q945F電動三通球閥

產品名稱：	電動三通球閥	產品型號：	Q944F/Q945F
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭、內螺紋
適用溫度：	≤450ºC	驅動方式：	電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q944F/Q945F電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。故稱之為電動三通換向球閥。

主要技術參數及性能

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作范圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"～2")

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%

配置執行器型號

JOX、3810R、DZW、JHQ、PSQ電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

執行器技術參數

執行器類別	引進型JO系列執行器參數	引進型3610R系列執行器參數	引進型JHQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
輸入信號	開關量、4～20mA模擬量	4～20mA模擬量信號	開關量、4～20mA模擬量信號
反饋信號	開關量、4～20mA模擬量	4～20mA模擬量信號	開關量、4～20mA模擬量信號
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

主要零件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

控制方式

電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

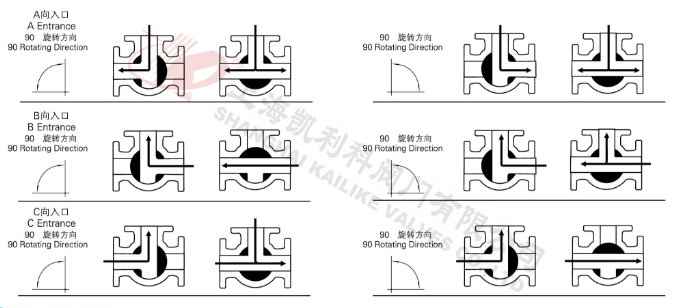

T型流向示意圖

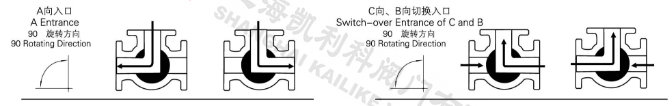

L型流向示意圖

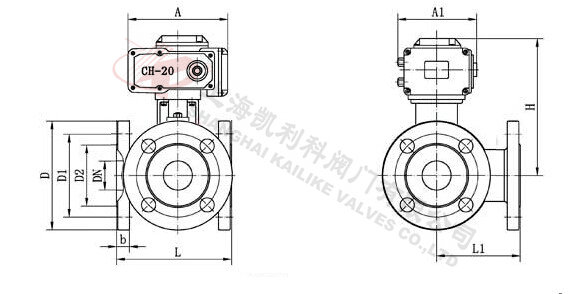

外形尺寸圖

主要外形尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	150	180	200	220	240	260	280	320	380	440	550	/	/
L1	75	75	90	100	110	120	130	140	160	190	220	275	/	/
H、A	由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢精歐公司技術部。

PN1.6MPa法蘭連接尺寸

D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
b	14	16	16	18	18	20	22	24	24	26	28	24	26	28
f	2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26

PN2.5MPa法蘭連接尺寸

D	95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2	46	56	65	76	84	99	118	132	156	184	211	274	330	389
b	14	16	16	18	18	20	22	24	24	26	28	34	38	42
f	2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30



聲明：【Q944F,Q945F電動三通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q944F,Q945F電動三通球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
