CS45H,CS15H鐘形浮子式倒吊桶疏水閥

您的位置：閥門 - 疏水閥 - CS45H,CS15H鐘形浮子式倒吊桶疏水閥 更新時間：2024-09-03 09:09:44
CS45H,CS15H鐘形浮子式倒吊桶疏水閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    CS45H,CS15H鐘形浮子式倒吊桶疏水閥CS45H,CS15H鐘形浮子式倒吊桶疏水閥

    CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。

    產品名稱： 鐘形浮子式倒吊桶疏水閥 產品型號： CS45H、CS15H
    公稱通徑： DN15～DN65 結構形式： 鐘形浮子式
    公稱壓力： 1.6MPa～4.0MPa 連接方式： 法蘭、內螺紋
    適用溫度： -29ºC～+425ºC 驅動方式： 自動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。

    產品特點

    1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
    2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
    3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
    4、允許背壓高背壓率達85%。
    5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

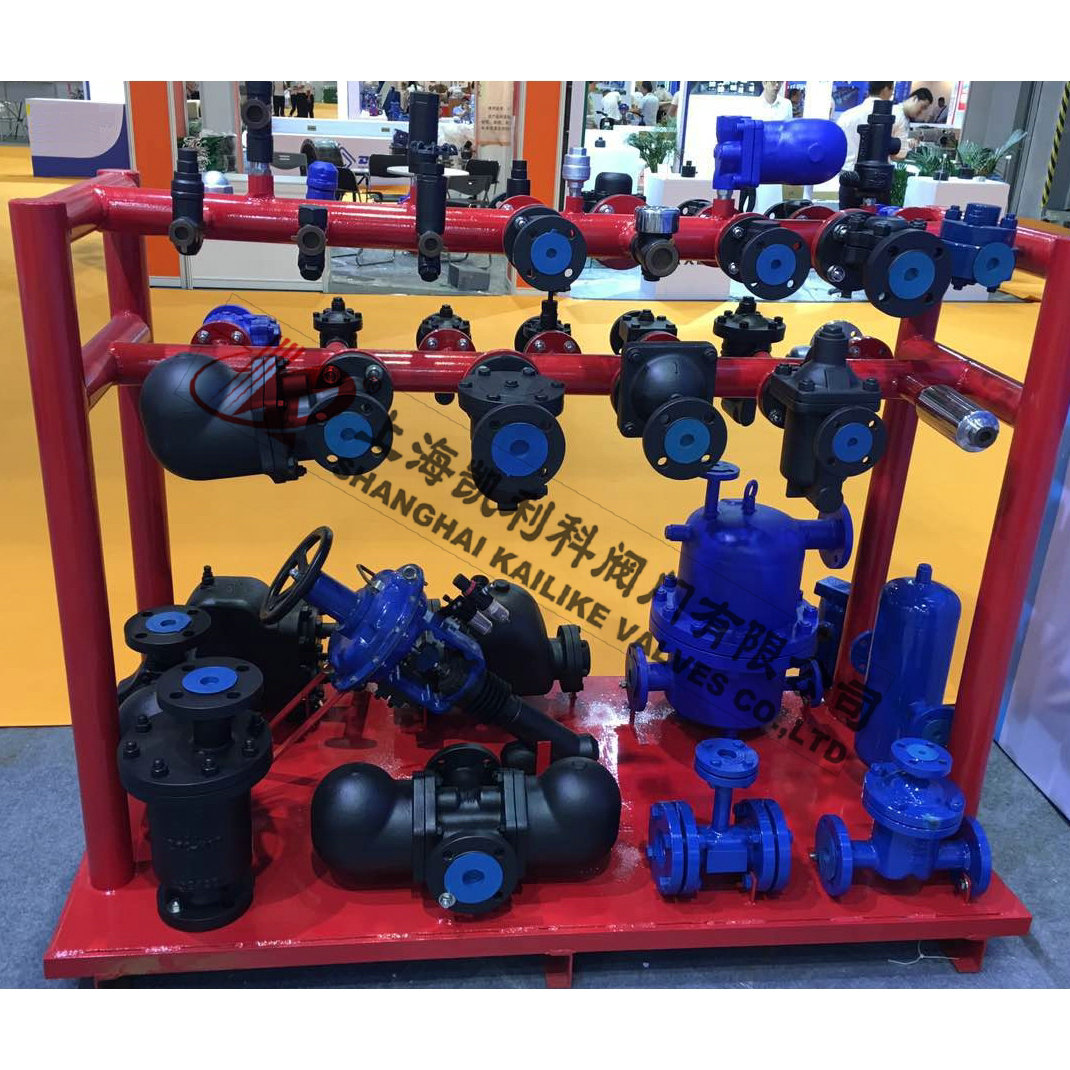

    產品圖

    排量圖



    結構分析圖



    主要零部件

    序號 名稱 材料
    1 閥蓋 WCB
    2 封圈 304
    3 螺堵 2Cr13
    4 吊支架 2Cr13
    5 掛支架 2Cr13
    6 浮筒 H62
    7 螺母 H62
    8 螺柱 65Mn
    9 閥體 304
    10 增壓筒 45
    11 濾網 35CrMoA
    12 濾網座 304+石墨

    外形結構圖

    主要外形尺寸

    型號 口徑DN L H h W
    CS45H 15 170 166 94 102
    20 170 166 94 102
    25 210 166 94 102
    32 230 290 160 142
    40 230 290 160 142
    50 230 290 160 142
    65 280 290 160 142

    主要外形尺寸

    型號 口徑DN L H h W
    CS15H 15 120 166 94 102
    20 120 166 94 102
    25 130 166 94 102
    32 200 290 160 142
    40 200 290 160 142
    50 200 290 160 142

    主要外形尺寸

    型號 口徑DN L H h W
    ER116 15 310 280 140 140
    20 310 280 140 140
    25 310 280 140 140
    32 310 280 140 140
    40 310 295 145 147
    50 330 295 145 147

    主要外形尺寸

    型號 口徑DN L H h W
    ER105 15 200 280 140 140
    20 200 280 140 140
    25 200 280 140 140
    32 200 280 140 140
    40 200 280 140 140
    50 215 295 145 147

    主要外形尺寸

    型號 口徑DN L H h W
    ER105F 15 270 280 140 140
    20 270 280 140 140
    25 270 280 140 140
    32 270 280 140 140
    40 270 280 140 140
    50 270 290 145 147

    主要外形尺寸

    型號 口徑DN L H h W
    ER25 25 380 210 180 345
    32 380 210 180 345
    40 380 210 180 345
    50 380 210 180 345

    聲明：【CS45H,CS15H鐘形浮子式倒吊桶疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS45H,CS15H鐘形浮子式倒吊桶疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
