WA42Y波紋管平衡式安全閥

您的位置：閥門 - 安全閥 - WA42Y波紋管平衡式安全閥 更新時間：2024-09-03 09:09:34
WA42Y波紋管平衡式安全閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：WA42Y波紋管平衡式安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。廣泛應用于石油、...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    WA42Y波紋管平衡式安全閥WA42Y波紋管平衡式安全閥

    WA42Y波紋管平衡式安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。廣泛應用于石油、化工、電站等行業。

    產品名稱： 波紋管平衡式安全閥 產品型號： WA42Y
    公稱通徑： DN15～DN200 結構形式： 波紋管式
    公稱壓力： 1.6MPa～10.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+200ºC 驅動方式： 彈簧自動起跳
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽、液體、氣體等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    WA42Y波紋管平衡式安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。廣泛應用于石油、化工、電站等行業。

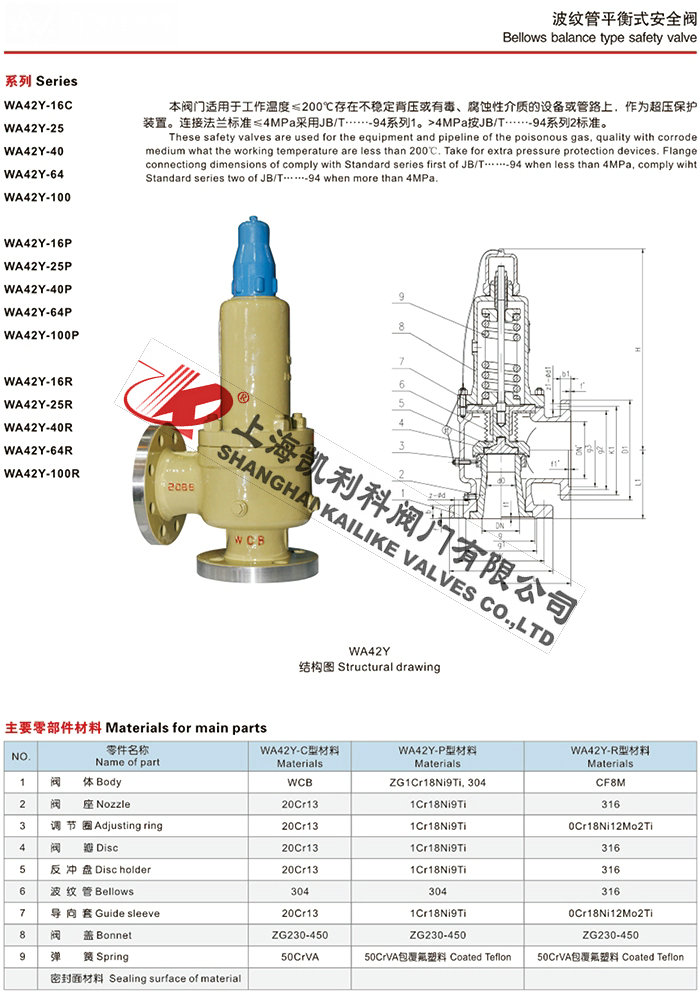

    主要零部件材料

    NO. 零件名稱 WA42Y-C型材料 WA42Y-P型材料 WA42Y-R型材料
    1 閥體 WCB ZG1Cr18Ni8Ti,304 CF8M
    2 閥座 2Cr13 1Cr18Ni8Ti 316
    3 調節圈 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
    4 閥瓣 2Cr13 1Cr18Ni8Ti 316
    5 反沖盤 2Cr13 1Cr18Ni8Ti 316
    6 波紋管 304 304 316
    7 導向套 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
    8 閥蓋 ZG230-450 ZG230-450 ZG230-450
    9 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 do D K g g1 b f f1 Z-ød L L1 ≈H
    WA42Y-16
    WA42Y-16P
    WA42Y-16R    		 25 16 115 85   65 16 2   4-14 110 95 378
    32 20 140 100   78 18 2   4-18 115 100 378
    40 25 150 110   85 18 3   4-18 120 110 406
    50 32 165 125   100 20 3   4-18 135 120 450
    65 40 185 145   120 20 3   4-18 160 140 520
    80 50 200 160   135 20 3   8-18 170 135 525
    100 65 220 180   155 22 3   8-18 195 175 690
    125 80 250 210   185 22 3   8-18 210 190 857
    150 100 285 240   210 24 3   8-23 255 230 838
    200 125 340 295   265 26 3   12-23 300 260 992
    WA42Y-25
    WA42Y-25P
    WA42Y-25R    		 25 16 115 85   65 16 2   4-14 110 95 378
    32 20 140 100   78 18 2   4-18 115 100 378
    40 25 150 110   85 18 3   4-18 120 110 406
    50 32 165 125   100 20 3   4-18 135 120 450
    65 40 185 145   120 22 3   8-18 160 140 520
    80 50 200 160   135 22 3   8-18 170 135 525
    100 65 230 190   160 24 3   8-23 195 175 690
    125 80 270 220   188 28 3   8-26 210 190 780
    150 100 300 250   218 30 3   8-26 255 230 838
    200 125 360 310   278 34 3   12-26 300 260 992
    WA42Y-40
    WA42Y-40P
    WA42Y-40R    		 25 16 115 85 58 65 16 2 4 4-14 110 95 378
    32 20 140 100 66 78 18 2 4 4-18 115 100 378
    40 25 150 110 76 85 18 3 4 4-18 120 110 406
    50 32 165 125 88 100 20 3 4 4-18 135 120 450
    65 40 185 145 110 120 22 3 4 8-18 160 140 520
    80 60 200 160 121 135 24 3 4 8-18 170 135 525
    100 65 235 190 150 160 24 3 4.5 8-23 195 175 690
    125 80 270 220 188 176 28 3 4.5 8-26 210 190 857
    150 100 300 250 204 218 30 3 4.5 8-26 255 230 838
    200 125 375 320 260 282 38 3 4.5 12-30 300 260 992

    主要外形尺寸

    WA42Y-64
    WA42Y-64P
    WA42Y-64R    		 25 16 140 100 58 78 22 2 4 4-18 110 100 277
    32 20 155 110 66 82 24 2 4 4-23 130 110 289
    40 25 170 125 76 95 24 3 4 4-23 130 120 319
    50 32 180 135 88 105 26 3 4 4-23 135 130 389
    65 40 205 160 110 130 28 3 4 8-23 175 160 493
    80 50 215 170 121 140 30 3 4 8-23 175 160 483
    100 65 250 200 150 168 32 3 4.5 8-26 195 195 613
    150 100 345 280 204 240 38 3 4.5 8-34 280 265 894
    WA42Y-100
    WA42Y-100P
    WA42Y-100R    		 25 16 140 100 58 78 24 3 4 4-18 110 100 277
    32 20 155 110 66 82 24 2 4 4-23 130 110 289
    40 25 170 125 76 95 26 2 4 4-23 130 120 319
    50 32 195 145 88 112 28 3 4 4-26 135 130 389
    65 32 220 170 110 138 32 3 4 8-26 175 160 493
    80 40 230 180 121 148 34 3 4 8-26 175 160 483
    100 50 265 210 150 172 38 3 4.5 8-30 195 195 613
    150 80 355 290 204 250 46 3 4.5 12-34 280 265 894


    聲明：【W(wǎng)A42Y波紋管平衡式安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WA42Y波紋管平衡式安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
