A38Y,A43H,A37H雙聯式安全閥

您的位置：閥門 - 安全閥 - A38Y,A43H,A37H雙聯式安全閥 更新時間：2024-09-03 09:09:33

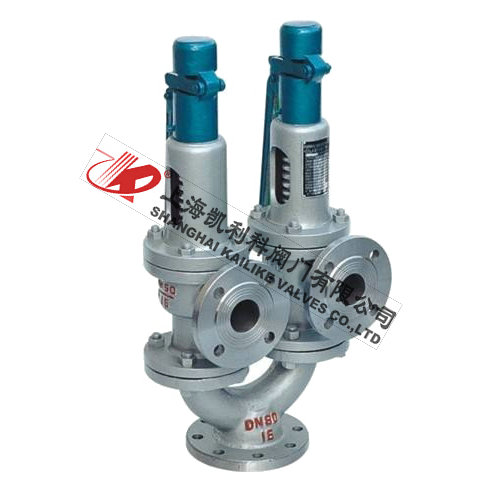

A38Y,A43H,A37H雙聯式安全閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：A38Y、A43H、A37H雙聯式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。A38Y、A43H、A37H型雙聯式安全閥是...

    • 產品描述
    • 在線詢價
    • 技術咨詢

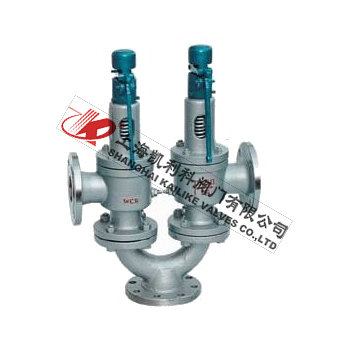

    A38Y,A43H,A37H雙聯式安全閥A38Y,A43H,A37H雙聯式安全閥

    A38Y、A43H、A37H雙聯式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。A38Y、A43H、A37H型雙聯式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑。

    產品名稱： 雙聯式安全閥 產品型號： A38Y、A43H、A37H
    公稱通徑： DN15～DN400 結構形式： 彈簧式
    公稱壓力： 1.6MPa～4.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+540ºC 驅動方式： 彈簧自動起跳
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽、空氣、氣體等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    A38Y、A43H、A37H雙聯式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。A38Y、A43H、A37H型雙聯式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑。

    雙聯組合

    A38Y型 相應的A48Y型
    50 32×2
    80 50×2
    100 65×2
    150 100×2
    A43Y型 相應的A47Y型
    50 32×2
    80 50×2
    100 80×2
    125 100×2
    150 125×2
    A37Y型 相應的A47Y型
    50 32×2
    80 65×2
    100 80×2
    125 100×2
    150 125×2

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 do D K g g1 b f f1 Z-ød DN D1 K1 g2 b1 f Z1-ød1 L L1 L0 h H
    A38Y-16C 50 20 165 125 100   20 3   4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135   20 3   8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 220 180 155   22 3   8-18 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 285 240 210   24 3   8-23 125 250 210 185 22 3 8-18 320 175 250 420 1097
    A38Y-25 50 20 165 125 100   20 3   4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135   22 3   8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 230 190 160   24 3   8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 300 250 218   30 3   8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097
    A38Y-40 50 20 165 125 100 88 20 3 4 4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135 121 22 3 4 8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 235 190 160 150 24 3 4.5 8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 300 250 218 204 30 3 4.5 8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097

    主要外形尺寸

    型號 公稱通徑 do D K g g1 b f f1 Z-ød DN D1 K1 g2 b1 f Z1-ød1 L L1 L0 h H
    A37H-16C A43H-16C 50 25 165 125 100   20 3   4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
    80 40 200 160 135   20 3   8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135   20 3   8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
    100 65 220 180 155   22 3   8-18 80 200 160 135 20 3 8-18 160 135 255 355 890
    125 80 250 210 185   22 3   8-18 100 220 180 155 22 3 8-18 170 160 260 410 1170
    150 100 285 240 210   24 3   8-23 125 250 210 185 22 3 8-18 190 190 275 430 1240
    A37H-25 A43H-25 50 25 165 125 100   20 3   4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
    80 40 200 160 135   22 3   8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135   22 3   8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
    100 65 230 190 160   24 3   8-23 80 200 160 135 20 3 8-18 160 135 255 355 890
    125 80 270 220 188   28 3   8-26 100 220 180 155 22 3 8-18 170 160 260 410 1170
    150 100 300 250 218   30 3   8-26 125 250 210 185 22 3 8-18 190 190 275 430 1240
    A37H-40 A43H-40 50 25 165 125 100 88 20 3 4 4-18 32 140 100 78 16 2 4-18 115 110 165 235 547
    80 40 200 160 135 121 22 3 4 8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135 121 22 3 4 8-18 65 185 145 120 18 3 4-18 140 130 205 310 835



    聲明：【A38Y,A43H,A37H雙聯式安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A38Y,A43H,A37H雙聯式安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
