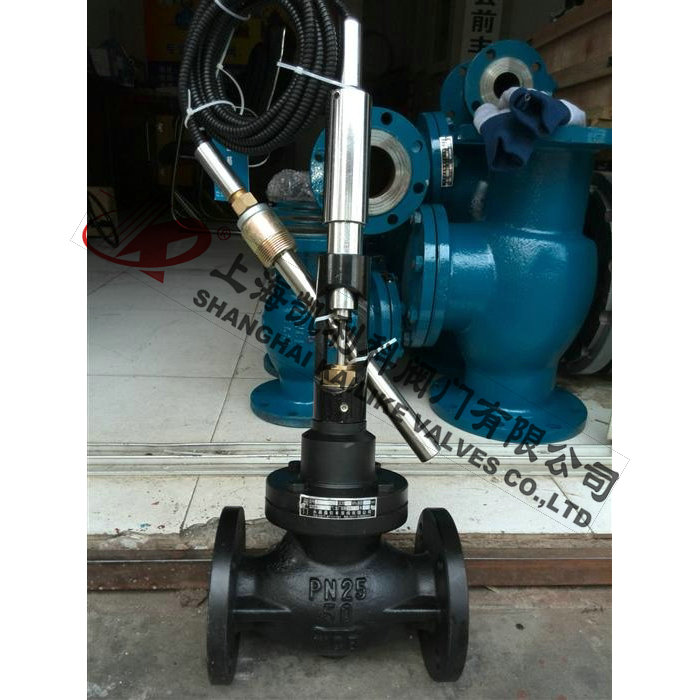

ZZWP自力式溫度調節閥

產品名稱：	自力式溫度調節閥	產品型號：	ZZWP
公稱通徑：	DN20～DN250	結構形式：	自力式（直通、三通）
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。推動閥芯向下關閉自力式溫度調節閥，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮．復位彈簧推動閥芯開啟，增加熱媒的流量。自力式溫度調節閥主要適用于采暖空調生活熱水、石油化工、電力、機電紡織、橡膠、食品等行業。

產品特點

1、體積小重量輕安裝簡易；
2、準確可靠壽命長；
3、免維修式工作；
4、調解設定簡易；
5、無源工作（無電源、氣源正常工作)；
6、無需昂貴的調試費用；
7、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能性；

工作原理

ZZWP自力式溫度調節閥按用途可分為：加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度控制閥的工作原理大體相同，都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。下面以加熱用溫度調節閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入被控介質中，當被控介質溫度升高時，感溫液體膨脹，作用力克服彈簧阻力，推動閥芯向下移動，閥門趨于關閉，從而減少熱媒介質流量；反之，當被控介質溫度低于設定值時，感溫液體收縮，彈簧復位推動閥芯開啟，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質溫度始終保持在設定溫度值的允許范圍內。

技術參數

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200	250
Kv值(m3/h)	3.4	5.5	11	15	19	31	52	78	122	190	300	350
公稱壓力	PN1.6、2.5MPa
法蘭標準	JB/T79.1-94、79.2-94、GB/T9113等
閥體材料	鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
溫包材料	銅鍍鎳等
設定值偏差	±2℃
溫控范圍	用于生活熱水供應：30～100℃； 用于采暖、中央空調：40～90℃； 用于除氧器等生產工藝過程：80～110℃； 用于其它特殊用途：120～180℃

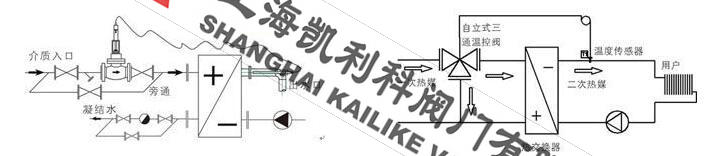

安裝示意圖

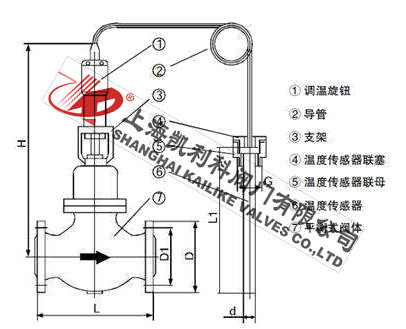

外形結構圖



主要外形尺寸

DN (mm)	D (mm)	D1 (mm)	螺栓孔 (n-Φ)	L (mm)	d (mm)	L1 (mm)	H(mm)	G (in)	導管長 (m)
32	135	100	4-Φ18	180	25	430	380	11/4″	3
40	145	110	4-Φ18	200	25	430	410	11/4″	3
50	160	125	4-Φ18	230	25	430	450	11/4″	3
65	180	145	4-Φ18	290	25	430	490	11/4″	3
80	195	160	8-Φ18	310	25	430	530	11/4″	3
100	215	180	8-Φ18	350	25	430	560	11/4″	3
125	245	210	8-Φ18	395	25	550	600	11/4″	4
150	280	240	8-Φ23	470	25	550	640	11/4″	4
200	335	295	12-Φ23	600	25	550	690	11/4″	4
250	400	355	12-Φ23	630	25	550	720	11/4″	4

聲明：【ZZWP自力式溫度調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZZWP自力式溫度調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
