H71H,H71W不銹鋼對夾式止回閥

您的位置：閥門 - 止回閥 - H71H,H71W不銹鋼對夾式止回閥 更新時間：2024-09-03 09:09:13

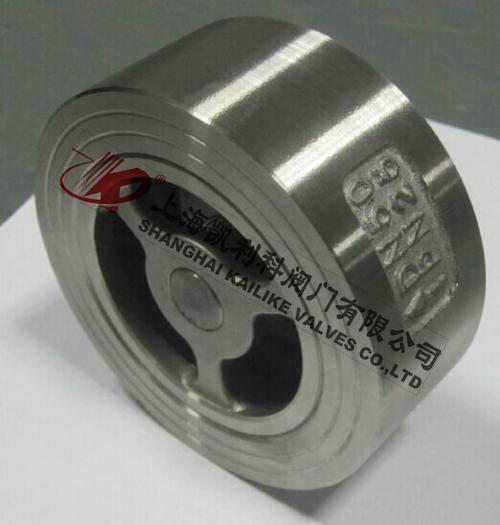

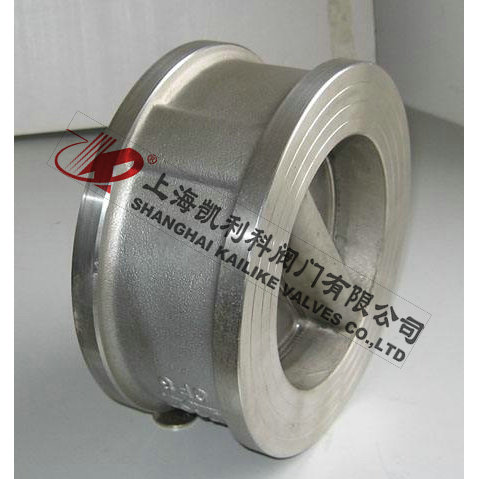

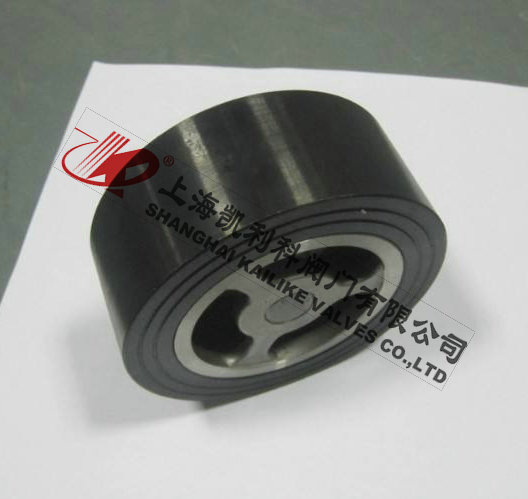

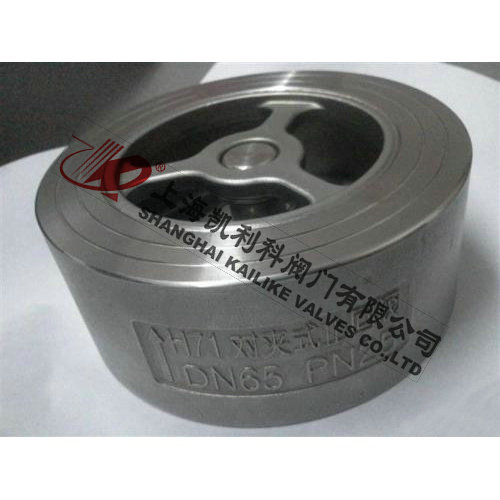

H71H,H71W不銹鋼對夾式止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H71H、H71W不銹鋼對夾式止回閥該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    H71H,H71W不銹鋼對夾式止回閥H71H,H71W不銹鋼對夾式止回閥

    H71H、H71W不銹鋼對夾式止回閥該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力小；動作靈敏，密封性能好。

    產品名稱： 不銹鋼對夾式止回閥 產品型號： H71H、H71W
    公稱通徑： DN50～DN300 結構形式： 升降式
    公稱壓力： 1.6MPa～4.0MPa 連接方式： 對夾式
    適用溫度： -29ºC～+550ºC 驅動方式： 介質推動
    閥體材質： 鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H71H、H71W不銹鋼對夾式止回閥該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。

    結構特點

    1、產品結構緊湊合理、密封可靠、性能優良。
    2、體積小、重量輕。
    3、適用范圍廣。
    4、閥瓣關閉快速、動作靈敏。
    5、關閉沖擊力小、不易產生水錘現象。
    6、流道通暢、流體阻力小。

    技術參數

    型號 公稱通徑 試驗壓力 工作溫度 適用溫度
    殼體 密封
    H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
    H71H-25Q 2.5 3.75 2.75 ≤235℃
    H71W-25H ≤300℃
    H71W-25P ≤200℃ 硝酸等腐蝕性介質
    H71W-40H 4.0 6.0 4.4 ≤300℃
    H71W-40P ≤200℃ 水、蒸氣

     主要零件

    型號 閥門 閥瓣 彈簧
    H71H-16Q  H71H-25Q QT400-15 25 50CrVA
    H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
    H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

    外形結構圖



    主要外形尺寸

    公稱通徑 L D,
    1.6 2.5 4.0
    15 25 48 48 48
    20 31.5 58 58 58
    25 35.5 68 68 68
    32 40 80 80 870
    40 45 90 90 90
    50 56 105 105 105
    65 63 125 125 125
    80 71 140 140 140
    100 80 160 165 165
    125 110 190 195 195
    150 125 215 225 225
    200 160 270 285 390
    250 200 330 340 350
    300 250 385 400 415


    聲明：【H71H,H71W不銹鋼對夾式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H71H,H71W不銹鋼對夾式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
