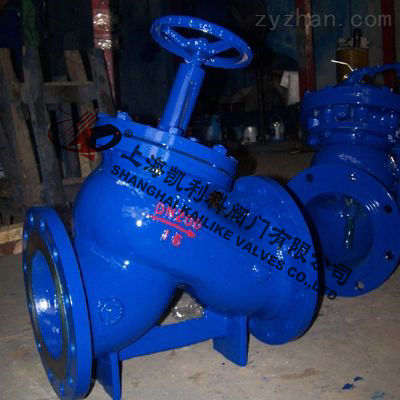

JLH三合一多功能止回閥

產品名稱：	三合一多功能止回閥	產品型號：	JLH
公稱通徑：	DN50～DN1000	結構形式：	截止止回
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

JLH三合一多功能止回閥由閥體，閥座，閥桿，彈簧，閥瓣配套等零件組成，開泵時閥瓣在水的推力上升，開啟閥門。同時彈簧被壓力的作用迅速關閉，當水流接近于零時，閥瓣完全關閉。水無倒流現象，不產生動力，防止了水錘的產生?？梢詧A滿地完成三種功能：止回、截止、平衡。

產品特點

1、防止水錘產生。
2、關閉無噪音。
3、水頭損失小。
4、適用范圍廣闊。
5、密封效果好。適用于清水、污水等排水系統中。

執行標準

閥門設計與制造參照：CJ/T167-2002的規定
閥門的結構長度按企業標準和客戶要求
鐵制法蘭按GB/T17241.6-1998標準
鋼制法蘭按GB/T9113-2010標準
閥門實驗標準按GB13927-2008的規定
閥門壓力溫度等級標準按GB/T1224的規定

工作原理

即使泵出口壓力小也可以抬起閥辯。并使流體通過，(0 04～0 07kgf／cm2開始工作)。
因停止運轉而使流體的流動一性被削弱時．閥瓣受彈簧作用．而關閉閥，這樣完全可以防止一般止回閥因逆流而產生的水擊。

外形結構圖

主要外形尺寸

DN	L		H	D			D1			D2
				1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205		293	165	165	165	125	125	125	4-18	4-18	4-18
65	215		328	185	185	185	145	145	145	4-18	4-18	8-18
80	250		364	200	200	200	160	160	160	8-18	8-18	8-18
100	320		418	220	220	235	180	180	190	8-18	8-18	8-22
125	365		481	250	250	270	210	210	220	8-18	8-18	8-22
150	415	380	543	285	285	300	240	240	250	8-22	8-22	8-26
200	500	450	673	340	340	360	295	295	310	8-22	12-22	8-26
250	600	540	792	395	405	425	350	355	370	12-22	12-26	12-26
300	680	600	927	445	460	485	400	410	430	12-22	12-26	12-30
350	780	635	957	505	520	555	460	470	490	16-22	16-26	16-33
400	860	700	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	920	780	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	980	810	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	900	1600	780	840		725	770		20-30	20-36
700	1450	980	1750	895	910		840	840		24-30	24-36
800	1650	1120	1900	1015	1025		950	950		24-33	24-39
900	1800	1220	2100	1115			1050			28-33
1000	2000	1320	2400	1230			1160			28-36



聲明：【JLH三合一多功能止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JLH三合一多功能止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
