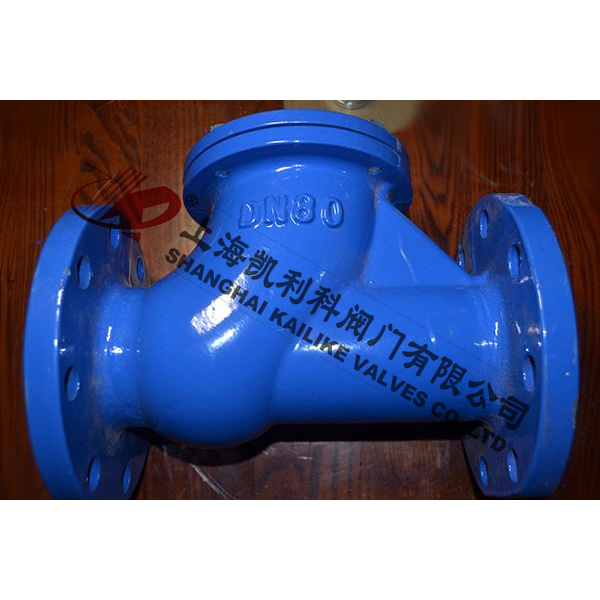

HQ41X無磨損球形止回閥
HQ41X無磨損球形止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業(yè)及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。
|
產品名稱： |
無磨損球形止回閥 |
產品型號： |
HQ41X |
|
公稱通徑： |
DN50～DN350 |
結構形式： |
球形 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
球墨鑄鐵、鑄鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水、熱水管網 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HQ41X無磨損球形止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業(yè)及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。
技術參數
公稱壓力：1.0~1.6MPa
公稱通徑：50~350mm
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
工作原理
HQ41X無磨損球形止回閥采用橡膠滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘?；罎L球式止回的閥體采用全水流通道，流量大，阻力小，水平或垂直安裝均可。
典型安裝示意圖
主要零部件材料
|
零件名稱 |
閥體 |
球 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
鋼體外包橡膠 |
外形結構圖
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
D |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
聲明：【HQ41X無磨損球形止回閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HQ41X無磨損球形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
