H44H,H44W鑄鋼旋啟式止回閥

您的位置：閥門 - 止回閥 - H44H,H44W鑄鋼旋啟式止回閥 更新時間：2024-09-03 09:09:06
H44H,H44W鑄鋼旋啟式止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H44H、H44W鑄鋼旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防...

    • 產品描述
    • 在線詢價
    • 技術咨詢

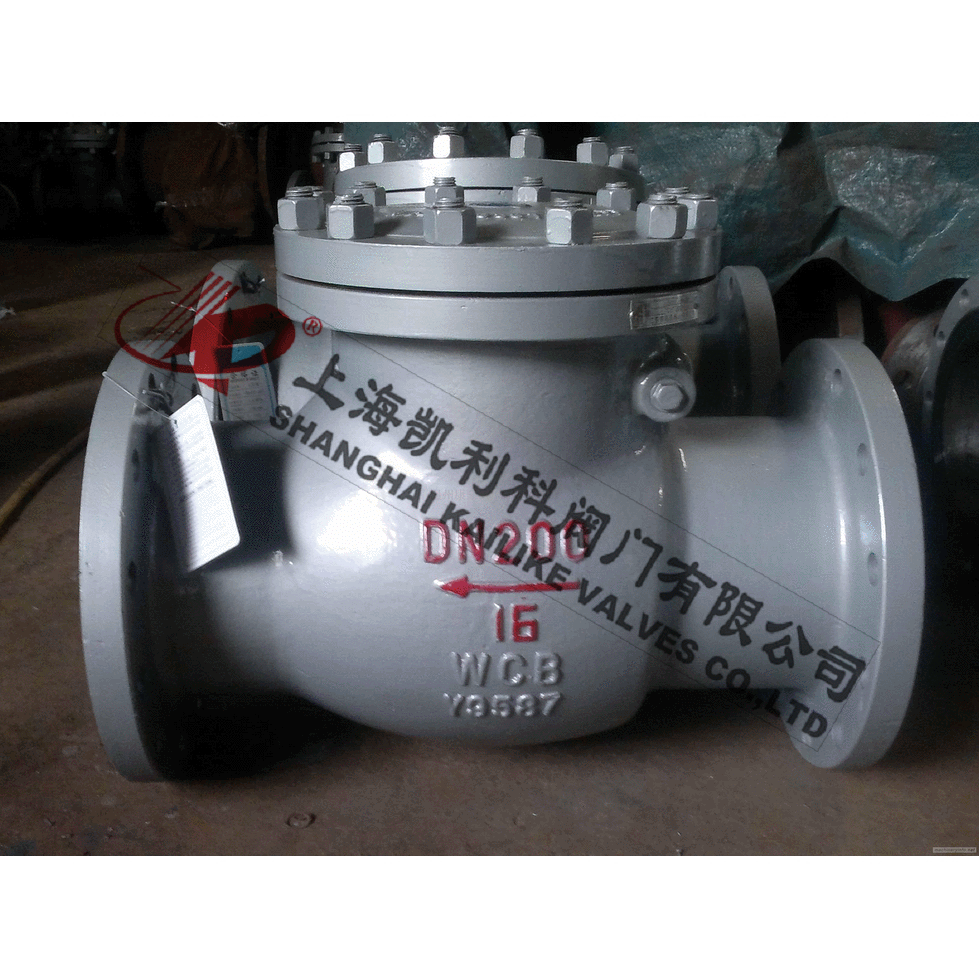

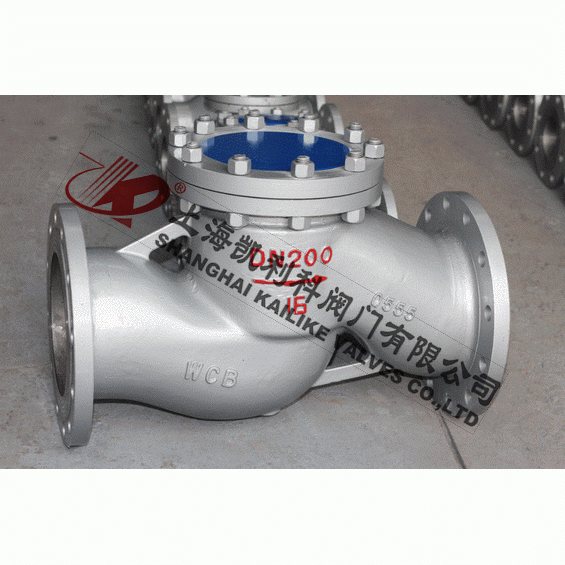

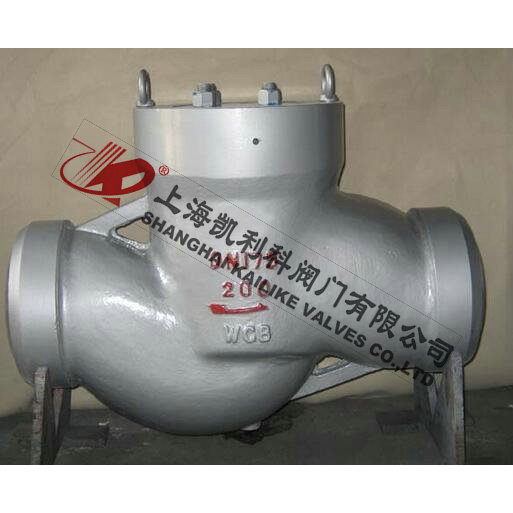

    H44H,H44W鑄鋼旋啟式止回閥H44H,H44W鑄鋼旋啟式止回閥

    H44H、H44W鑄鋼旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。

    產品名稱： 鑄鋼旋啟式止回閥 產品型號： H44H、H44W
    公稱通徑： DN50～DN600 結構形式： 旋啟式
    公稱壓力： 1.6MPa～6.4MPa 連接方式： 焊接、法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 介質推動
    閥體材質： 鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H44H、H44W鑄鋼旋啟式止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。

    結構特點

    1、產品結構緊湊合理、密封可靠、性能優良。
    2、體積小、重量輕。
    3、適用范圍廣。
    4、閥瓣關閉快速、動作靈敏。
    5、關閉沖擊力小、不易產生水錘現象。
    6、流道通暢、流體阻力小。

    應用規范

    設計與制造 GB/T12235
    連接端尺寸 結構長度 GB/T12221
    法蘭尺寸 JB/T79
    檢驗與試驗 JB/T9092
    材料 碳鋼 GB/T12229
    不銹鋼 GB/T12230
    合金鋼 Q/ZB66
    標志 GB/T12220
    供貨 JB/T7928

    主要零件材料

    閥體 閥蓋 閥瓣 閥座 適用介質 適用溫度
    (≤℃)
    WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
    ZG1Cr18Ni9Ti 0Cr18Ni9+
    Stellite12    		 0Cr18Ni9+
    Stellite6    		 銷酸類 200
    ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸類、混酸 200
    ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲銨液、磷酸 200
    ZG1Cr5Mo ZG1Cr5Mo+
    Stellite12    		 ZG1Cr5Mo+
    Stellite6    		 水、油品、蒸汽 550

    外形結構圖



    主要外形尺寸1.6MPa

    公稱通徑DN L D D1 D2 b Z-Φd H WT(Kg)
    50 230 160 125 100 16 4-Φ18 135 21
    65 290 180 145 120 18 4-Φ18 142 28
    80 310 195 160 135 20 8-Φ18 165 38
    100 350 215 180 155 20 8-Φ18 180 58
    125 400 245 210 185 22 8-Φ18 210 92
    150 480 280 240 210 24 8-Φ23 233 130
    200 500 335 295 265 26 12-Φ23 304 210
    250 550 405 355 320 30 12-Φ25 348 294
    300 650 460 410 375 30 12-Φ25 390 367
    350 750 520 470 435 34 16-Φ25 430 410
    400 850 580 525 485 36 16-Φ30 468 461
    450 950 640 585 545 40 20-Φ30 523 570
    500 1025 705 650 608 44 20-Φ34 525 850

    主要外形尺寸2.5MPa

    公稱通徑DN L D D1 D2 b Z-Φd H WT(Kg)
    50 230 160 125 100 20 4-Φ18 160 22
    65 290 180 145 120 22 8-Φ18 175 29
    80 310 195 160 135 22 8-Φ18 185 38
    100 350 230 190 160 24 8-Φ23 220 61
    125 400 270 220 188 28 8-Φ25 248 96
    150 480 300 250 218 30 8-Φ25 276 132
    200 550 360 310 278 34 12-Φ25 350 213
    250 650 425 370 332 36 12-Φ30 410 297
    300 750 485 430 390 40 16-Φ30 430 372
    350 850 550 490 448 44 16-Φ34 518 415
    400 950 610 550 505 48 16-Φ34 560 480
    450 1025 660 600 555 50 20-Φ34 582 610
    500 1150 730 660 610 52 20-Φ41 618 920

    主要外形尺寸4.0MPa

    公稱通徑DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
    50 230 160 125 100 88 20 3 4 4-Φ18 169 22
    65 290 180 145 120 110 22 3 4 8-Φ18 173 20
    80 310 195 160 135 121 22 3 4 8-Φ18 185 38
    100 350 230 190 160 150 24 3 4.5 8-Φ23 220 61
    125 400 270 220 188 176 28 3 4.5 8-Φ25 248 96
    150 480 300 250 218 204 30 3 4.5 8-Φ25 270 132
    200 550 375 320 282 260 38 3 4.5 12-Φ30 342 213
    250 650 445 385 345 313 42 3 4.5 12-Φ34 401 297
    300 750 510 450 408 364 46 4 4.5 16-Φ34 423 372
    350 850 570 510 465 422 52 4 5 16-Φ34 455 415
    400 950 655 585 535 474 58 4 5 16-Φ41 510 480

    主要外形尺寸6.4MPa

    公稱通徑DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
    50 300 175 135 105 88 26 3 4 4-Φ23 177 27
    65 340 200 160 130 110 28 3 4 8-Φ23 197 37
    80 380 210 170 140 121 30 3 4 8-Φ23 212 57
    100 430 250 200 168 150 32 3 4.5 8-Φ25 248 89
    125 500 295 240 202 176 36 3 4.5 8-Φ30 296 135
    150 550 340 280 240 204 38 3 4.5 8-Φ34 330 184
    200 650 405 345 300 260 44 3 4.5 12-Φ34 385 266
    250 775 470 400 352 313 48 3 4.5 12-Φ41 445 396
    300 900 530 460 412 364 54 4 4.5 16-Φ41 474 643
    350 1025 595 525 475 422 60 4 5 16-Φ41 514 815
    400 1150 670 585 525 474 66 4 5 16-Φ48 616 1234

    聲明：【H44H,H44W鑄鋼旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W鑄鋼旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
