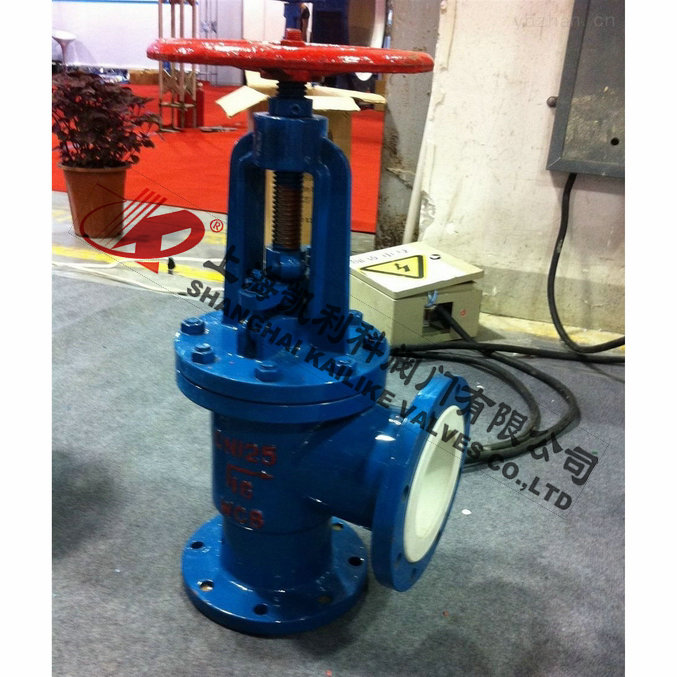

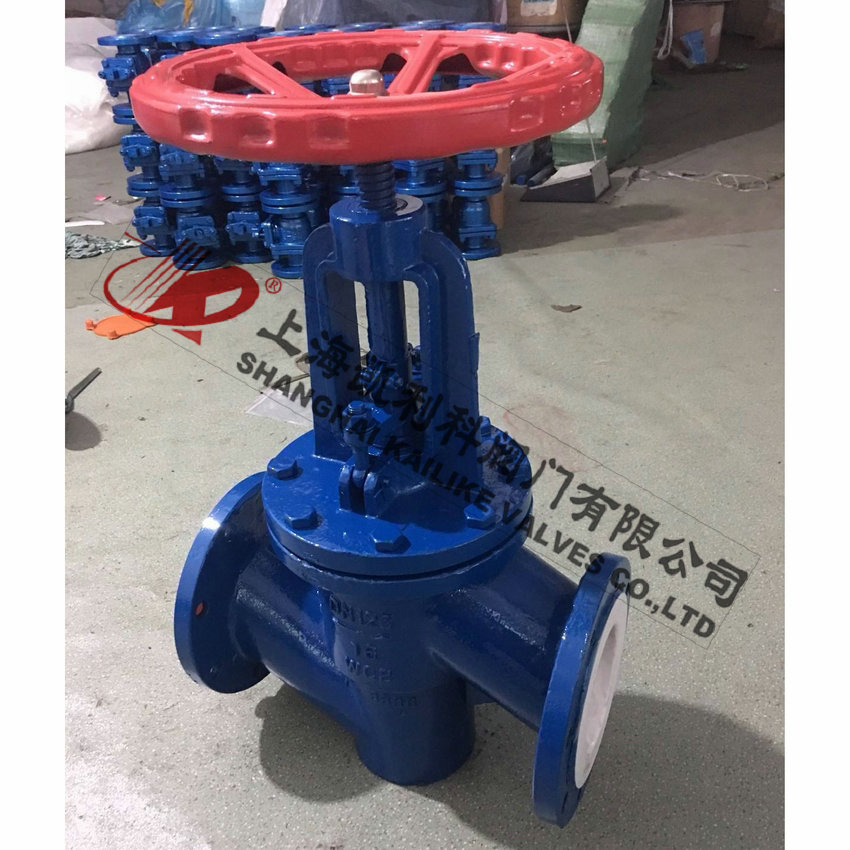

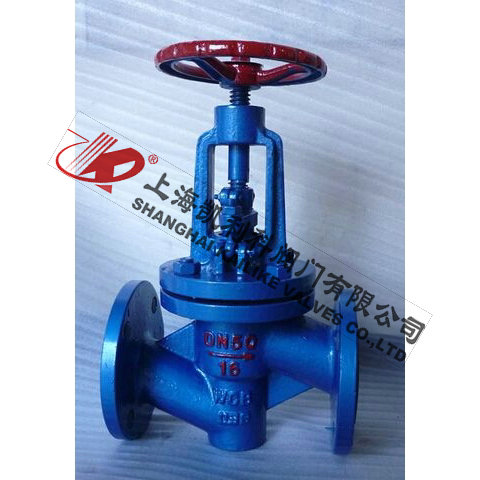

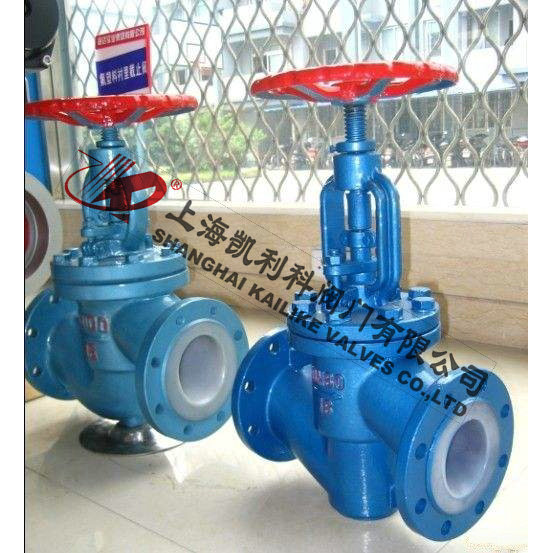

J41F46法蘭襯氟截止閥

產品名稱：	法蘭襯氟截止閥	產品型號：	J41F46
公稱通徑：	DN15～DN600	結構形式：	截止式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手輪、傘齒輪、氣動、電動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	腐蝕性液體或氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J41F46法蘭襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

執行標準

設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928

產品優點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 　
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 　
4、水錘現象不易產生。原因是關閉時間長。

性能規范

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

外形結構圖

主要外形尺寸

規格		L	D	D1	D2	f	b	Z-d	D0	H1	H2
DN	NPS	1.0MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	120	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835
1.6MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	140	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	160	300	335
65	2	145	180	145	120	3	20	4-18	180	355	400
80	3	155	195	160	135	3	22	8-18	240	400	450
100	4	175	215	180	155	3	24	8-18	240	455	495
125	5	200	245	210	185	3	26	8-18	280	530	560
150	6	225	280	240	210	3	28	8-23	320	605	650
200	8	275	335	295	265	3	30	8-23	360	650	770
2.5MPa
15		90	95	65	45	2	16	4-14	120	245	270
20		95	105	75	55	2	16	4-14	120	250	275
25	1	100	115	85	65	2	16	4-14	140	260	290
32	1	105	135	100	78	2	18	4-18	140	290	325
40	1	115	145	110	85	3	18	4-18	160	300	335
50	2	125	160	125	100	3	20	4-18	180	355	400



聲明：【J41F46法蘭襯氟截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41F46法蘭襯氟截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
