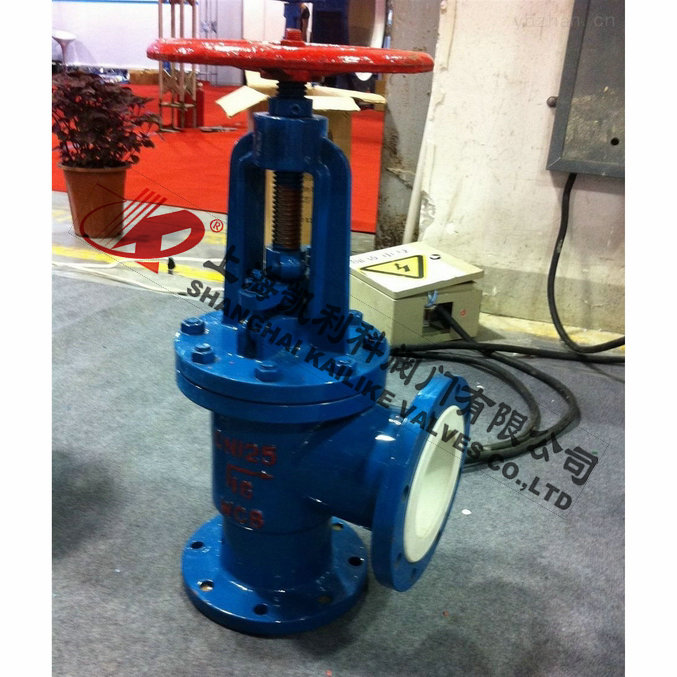

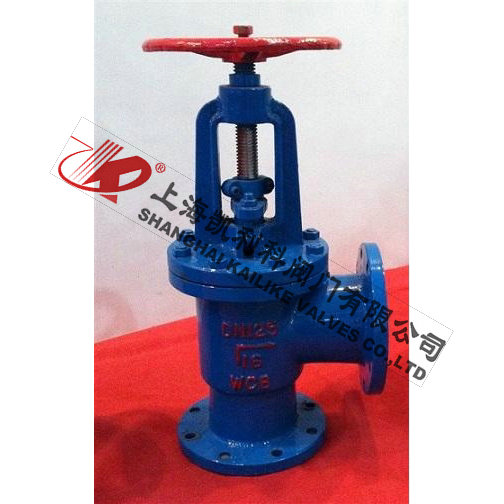

J44F46襯氟角式截止閥
J44F46襯氟角式截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
|
產品名稱： |
襯氟角式截止閥 |
產品型號： |
J44F46 |
|
公稱通徑： |
DN15～DN600 |
結構形式： |
角式 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
腐蝕性液體或氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J44F46襯氟角式截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
執行標準
設計規范：GB/T12233GB/T12235
結構長度：GB/T12221
連接法蘭：JB/T78JB/T79
試驗與檢驗：GB/T13927
產品標識：GB/T12220
供貨規范：JB/T7928
產品優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
性能規范
|
襯里、閥座 |
適用溫度（℃） |
適用介質 |
|
PTFE（F4） |
≤180 |
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
|
PCTFE（F3） |
≤120 |
|
FEP（F46） |
≤150 |
|
PFA（可熔性F4） |
≤180 |
|
PVDF（F2） |
≤100 |
|
RPTFE（RF4） |
≤180 |
主要零件
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|
8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手柄 |
WCB |
WCB |
WCB |

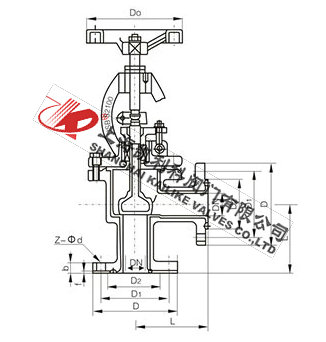

外形結構圖
主要外形尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
PN1.6MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-φ23 |
|
PN2.5MPa |
|
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
|
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
聲明：【J44F46襯氟角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J44F46襯氟角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
