J44Y高壓角式截止閥

您的位置：閥門 - 截止閥 - J44Y高壓角式截止閥 更新時間：2024-09-03 09:09:46

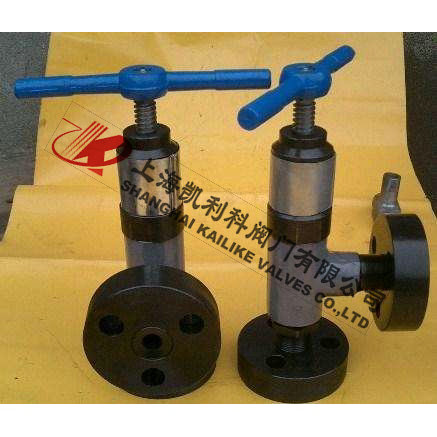

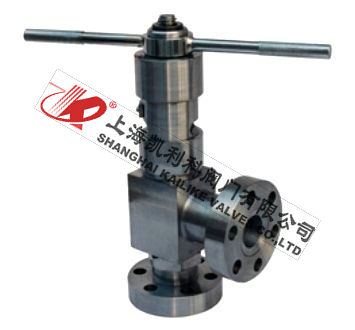

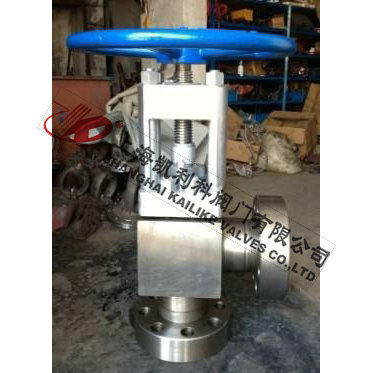

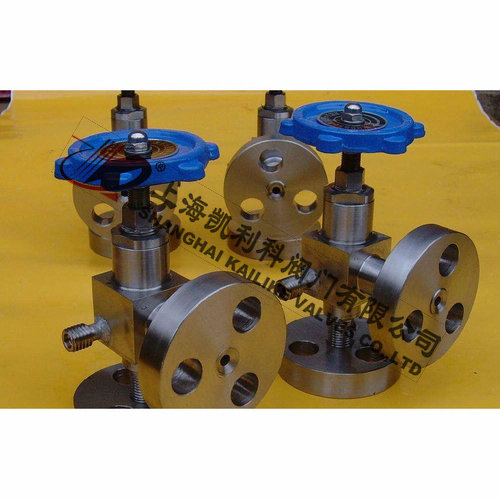

J44Y高壓角式截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J44Y高壓角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式截止閥只適用于全開和全關...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J44Y高壓角式截止閥J44Y高壓角式截止閥

    J44Y高壓角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力16.0MPa-32.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    產品名稱： 高壓角式截止閥 產品型號： J44Y
    公稱通徑： DN3～DN100 結構形式： 截止式
    公稱壓力： 16.0MPa～32.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 手輪、傘齒輪、氣動、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J44Y高壓角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力16.0MPa-32.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    產品特點

    1、結構簡單，制造和維修比較方便
    2、工作行程小，啟閉時間短
    3、密封性好，密封面間磨擦力小，壽命較長

    性能規范

    公稱壓力 16 32 Mpa
    殼體試驗 24 48
    密封試驗 17.6 35.2
    氣密封試驗 0.5-0.7
    適用介質 C P R
    水、油品、蒸汽 氮?dú)浠旌蠚?/td> 堿液、液氨
    適用溫度(℃) ≤200

    外形結構圖

    外形尺寸

    型 號 通徑
    DN(mm)    		 主要連接尺寸 外形尺寸
    L D D1 M D2 b Z-фd LO H H1
    J44H-320
    L44H-320    		 3 60 70 42 M14×1.5 10 15 3-16 100 71 77
    6 60 70 42 M14×1.5 10 15 3-16 150 80 94
    J44Y-160
    L44Y-160    		 10 90 95 60 M24×2 10 20 3-18 200 260 275
    15 105 95 60 M24×2 16 20 3-18 200 268 288
    J44Y-320
    L44Y-320    		 10 90 95 60 M24×2 10 20 3-18 200 268 275
    15 105 105 68 M33×2 17 20 3-18 200 268 288
    J44Y-160
    L44Y-160    		 25 120 102 68 M33×2 28 20 3-18 300 225 245
    32 135 115 80 M42×2 37 22 4-18 300 222 248
    40 165 165 115 M52×2 47 28 6-26 350 265 300
    50 190 165 115 M64×3 59 32 6-26 400 303 345
    J44Y-320
    L44Y-320    		 25 120 115 80 M42×2 35 22 4-18 300 225 245
    32 135 135 95 M48×2 41 25 4-22 300 222 248
    40 165 165 115 M64×3 58 32 6-26 350 265 300
    50 190 200 145 M80×3 70 40 6-29 400 303 345
    J44H-160
    L44H-160    		 65 215 200 145 M80×3 73 40 6-29 710 430 490
    80 260 225 170 M100×3 93 50 6-33 810 520 600
    100 290 260 195 M125×4 115 60 6-36 850 595 685
    J44H-320
    L44H-320    		 65 215 225 170 M100×3 90 50 6-33 710 430 490
    80 260 260 195 M125×4 112 60 6-36 810 520 600
    100 290 300 235 M155×4 130 75 8-39 850 595 285


    聲明：【J44Y高壓角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J44Y高壓角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
