ZGP臥式管道除污器

您的位置:閥門 - 過濾器 - ZGP臥式管道除污器 更新時間:2024-09-03 09:09:31
ZGP臥式管道除污器
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:ZGP臥式管道除污器是一個能使用低質水進行過濾的過濾器,它具有自動反沖洗快速排除雜質功能,一般安裝在換熱器、空調系統或執行機構...

    • 產品描述
    • 在線詢價
    • 技術咨詢

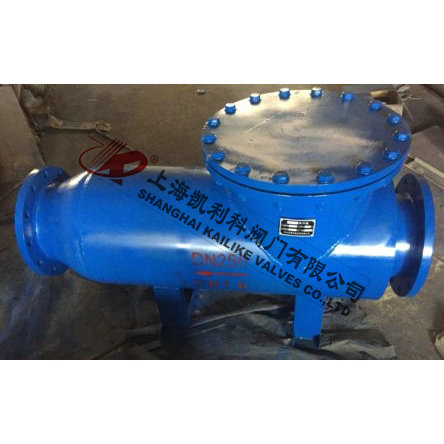

    ZGP臥式管道除污器ZGP臥式管道除污器

    ZGP臥式管道除污器是一個能使用低質水進行過濾的過濾器,它具有自動反沖洗快速排除雜質功能,一般安裝在換熱器、空調系統或執行機構的前面,不定期沖洗排出雜質。

    產品名稱: 臥式管道除污器 產品型號: ZGP
    公稱通徑: DN40~DN1000 濾網材料: 不銹鋼
    工作壓力: 1.6MPa~6.4MPa 連接方式: 法蘭
    適用溫度: -20ºC~+450ºC 功能作用: 過濾管道中的雜質
    閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、氣體、液體等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZGP臥式管道除污器是一個能使用低質水進行過濾的過濾器,它具有自動反沖洗快速排除雜質功能,一般安裝在換熱器、空調系統或執行機構的前面,不定期沖洗排出雜質。

    產品特點

    1、不需任何支撐結構,節省安裝空間;
    2、不需要設置旁路,節省投資費用;
    3、既能保持高的流量,又具有低的壓力降;
    4、安裝靈活,可水平安裝也適應于垂直安裝。

    工作原理

    1、正常工作狀態
    手動蝶閥開啟,即閥板平面與筒體軸線平行,(此時扳手亦與筒體軸線平行)排污閥關閉。此時水流從進口直接進入過濾網筒內部,經濾網過濾后由出口排出。
    2、反沖洗工作狀態
    手動蝶閥關閉,即閥板平面與筒體軸線垂直,(此時扳手旋轉90度與筒體軸線垂直),開啟排污閥,此時水流從進口進入過濾網筒前端,因蝶閥關閉,水流被閥板擋住,只能從前端網孔進入濾筒外側,大部分從出口流出,而由于排污口打開,濾筒后段水排出后壓力降低,故一部分水又從過濾器后段的網孔反沖入網筒內,從而達到從濾網外部沖洗粘附在網
    筒內壁上雜質的目的,雜質及污水從排污口排出。

    外形結構圖

    主要外形尺寸(直角式)

    型號 L(mm) A(mm) B(mm) C(mm) D(mm) 排污口DN 流量(T/h)
    ZPG-L-40 450 230 80 226 90 15 12
    ZPG-L-50 550 285 90 244 100 15 19
    ZPG-L-65 550 285 100 270 120 20 28
    ZPG-L-80 610 300 120 310 140 25 50
    ZPG-L-100 660 330 160 365 180 32 80
    ZPG-L-125 800 400 190 440 200 40 125
    ZPG-L-150 900 580 220 520 230 50 160
    ZPG-L-200 1120 625 260 670 280 65 320
    ZPG-L-250 1150 650 310 830 330 80 490
    ZPG-L-300 1310 750 350 1000 380 100 710
    ZPG-L-350 1514 875 410 1180 450 125 970
    ZPG-L-400 1730 1000 470 1350 480 150 1260
    ZPG-L-450 1896 1125 510 1500 500 150 1600
    ZPG-L-500 2080 1250 550 1680 580 150 1970
    ZPG-L-600 2490 1500 650 2000 650 200 2850
    ZPG-L-700 2680 1600 680 2150 700 200 3880
    ZPG-L-800 2880 1750 700 2300 820 200 5080
    ZPG-L-900 3150 1850 800 2480 880 200 6410
    ZPG-L-1000 3370 2000 900 2675 920 250 9910

    外形結構圖

    主要外形尺寸(直通式)

    型號 L(mm) A(mm) B(mm) D(mm) 排污口DN 流量(T/h)
    ZPG-I-40 450 385 63 90 15 12
    ZPG-I-50 455 390 70 100 15 19
    ZPG-I-65 550 450 83 120 20 28
    ZPG-I-80 550 460 96 140 25 50
    ZPG-I-100 610 520 128 180 32 80
    ZPG-I-125 660 540 162 200 40 125
    ZPG-I-150 800 660 189 230 50 160
    ZPG-I-200 840 700 220 280 65 320
    ZPG-I-250 875 750 255 330 80 490
    ZPG-I-300 1050 780 294 380 100 710
    ZPG-I-350 1200 885 331 450 125 970
    ZPG-I-400 1400 1040 377 480 150 1260
    ZPG-I-450 1550 1145 420 500 150 1600
    ZPG-I-500 1700 1250 462 580 150 1970
    ZPG-I-600 2000 1460 537 650 200 2850
    ZPG-I-700 2280 1720 607 700 200 3880
    ZPG-I-800 2500 1900 685 820 200 5080
    ZPG-I-900 2800 2180 785 880 200 6410
    ZPG-I-1000 3120 2470 860 920 250 9910

    聲明:【ZGP臥式管道除污器】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZGP臥式管道除污器產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
