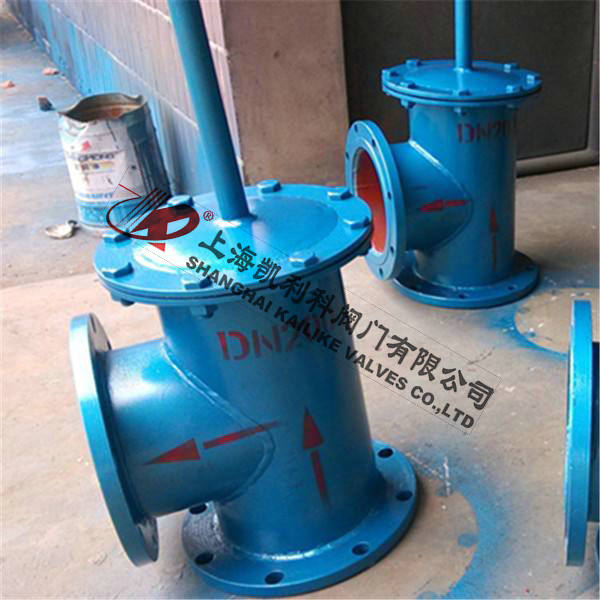

SSDF水上式底閥

產品名稱：	水上式底閥	產品型號：	SSDF
公稱通徑：	DN50～DN600	結構作用：	防止倒流
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

SSDF水上式底閥是底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。主要適于石油、化工、紡織、 印染、冶金、礦山、排灌、市政、建筑等行業的水泵配套使用?？稍诒们坝茫娴组y。可在泵后用，代替止回閥。

結構原理

SSDF水上式底閥由、閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。

零部件名稱

序號	1	2	3	4	5	6	7	8	9	10	11	12
名稱	閥體	閥瓣	閥桿	閥蓋	閥桿套	密封圈	螺栓螺母		螺母	密封圈	壓板	螺母

外形結構圖



主要外形尺寸

公稱通徑 DN（mm）	D		D1		A	B
	0.6MPa	1.0MPa	1.0MPa	1.6MPa
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590

使用說明

1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。

聲明：【SSDF水上式底閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SSDF水上式底閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
