ZSQP氣動快速切斷閥

您的位置：閥門 - 切斷閥 - ZSQP氣動快速切斷閥 更新時間：2024-09-03 09:09:17
ZSQP氣動快速切斷閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型...

    • 產品描述
    • 在線詢價
    • 技術咨詢

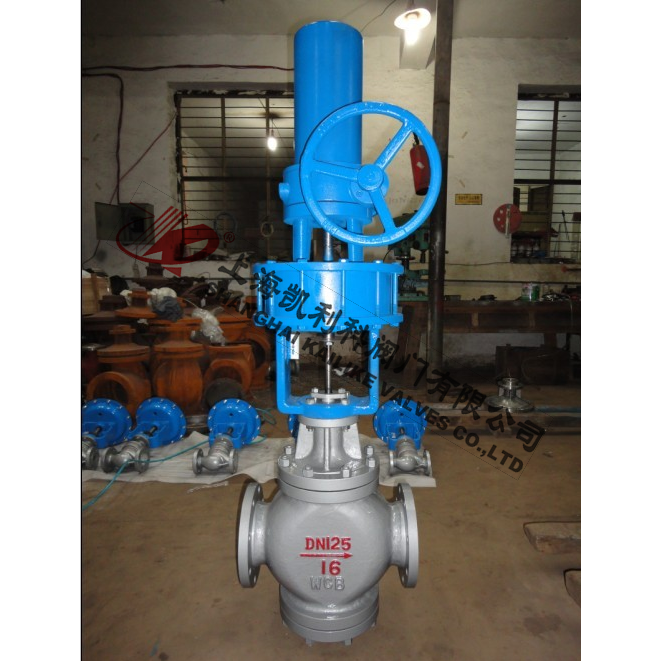

    ZSQP氣動快速切斷閥ZSQP氣動快速切斷閥

    ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。

    產品名稱： 氣動快速切斷閥 產品型號： ZSQP
    公稱通徑： DN20～DN200 結構形式： 活塞式
    工作壓力： 1.6MPa～6.4MPa 連接方式： 法蘭
    適用溫度： -60ºC～+550ºC 驅動方式： 氣動
    閥體材質： 鑄鋼、不銹鋼、黃銅 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 煤氣、燃?xì)狻⑻烊粴?、氧氣、氣體、液體等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。

    性能參數

    公稱通徑 20 25 32 40 50 65 80 100 125 150 200
    閥座直徑 26 43 43 52 62 79 94 115 140 166 216
    公稱壓力MPa PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
    額定流量系數Kv 5.5 10 15 25 40 65 100 150 260 350 540
    泄露量 1滴/min 3滴/min 5滴/min 7滴/min 9滴/min
    行程 16 25 40 60
    切斷時間S 1~2 2~4
    額定行程偏差 +10%
    允許壓差MPa 4.0 4.0 4.0 2.8 3.5 2.4
    (2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
    閥蓋形式 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
    壓蓋型式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
    閥芯形式 單座型閥芯\雙導向型閥芯
    流量特性 快開特性

    執行器參數

    執行器型號 ZSD活塞式執行機構
    活塞直徑 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
    有效面積 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
    進氣孔螺紋 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
    最大輸出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
    操作壓力 500KPa
    作用形式 氣— 關式或氣— 開式
    可配附件 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

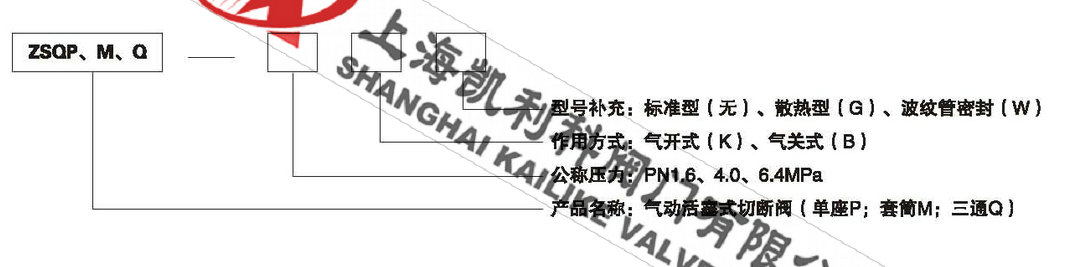

    型號編制

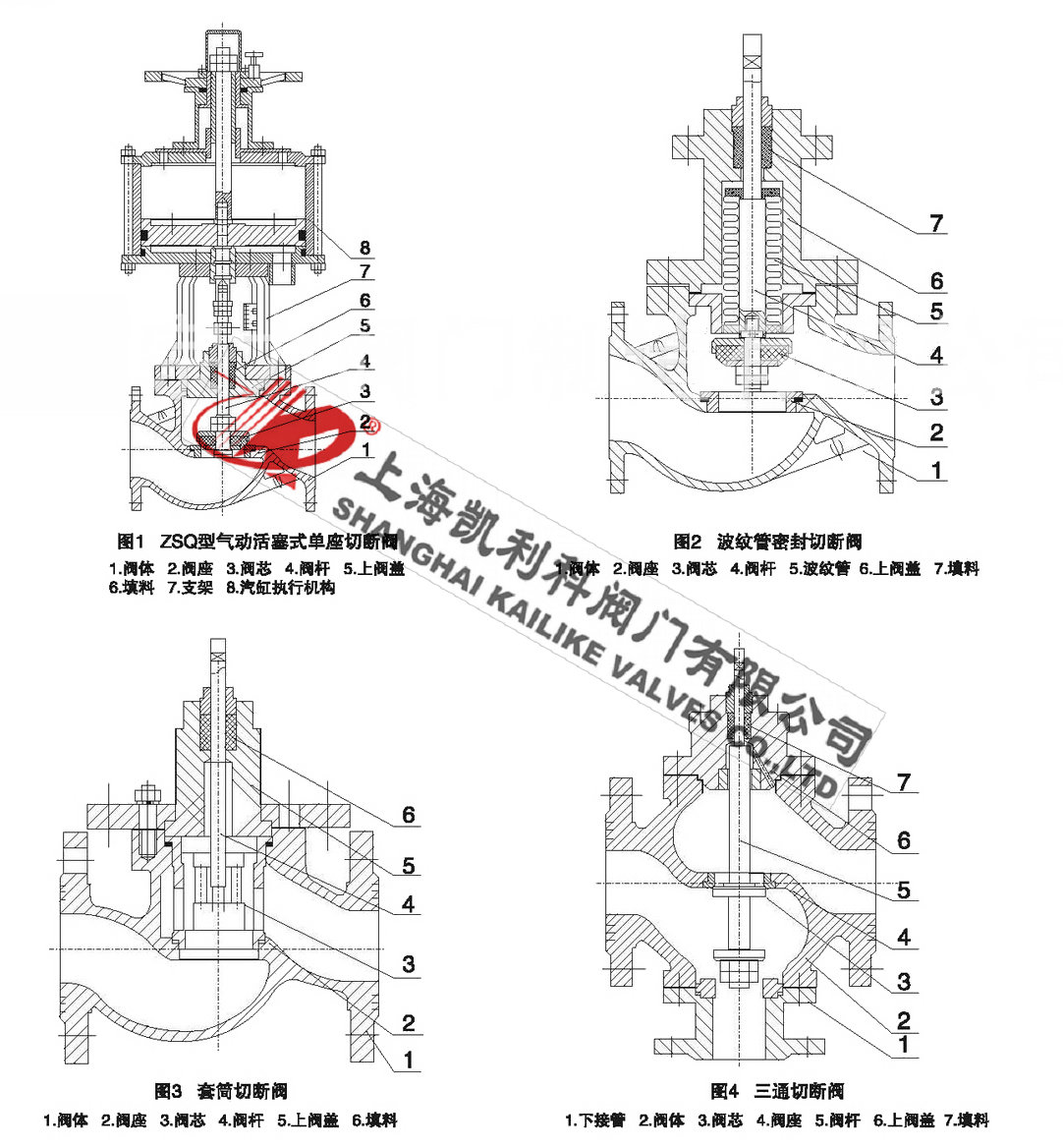

    外形分析圖

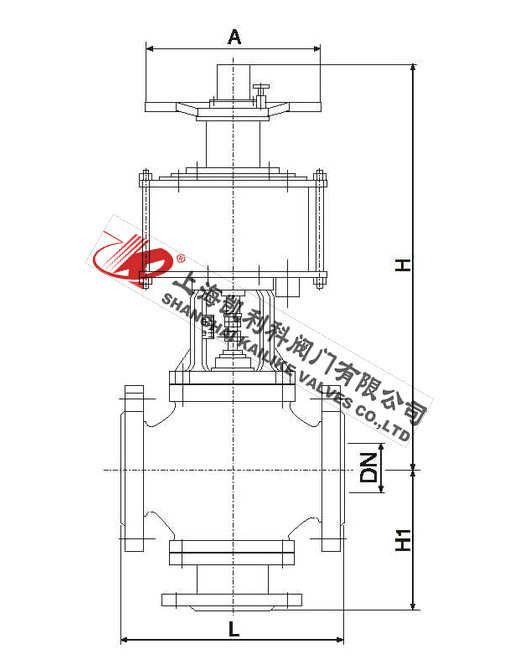

    外形結構圖



    主要外形尺寸

    公稱通徑 L H H1 A
    20 180 53 608 222
    25 190 58 680 222
    32 210 68 774 222
    40 230 73 812 280
    50 265 80 935 280
    65 285 90 1040 389
    80 310 98 1045 389
    100 355 108 1047 389
    125 425 123 1450 389
    150 460 140 1460 389
    200 560 168 1480 389

    外形結構圖



    主要外形尺寸

    公稱通經 20 25 32 40 50 65 80 100
    A 196 232 308
    L PN16 150 160 180 200 230 290 310 350
    H 340 345 370 380 390 475 490 500
    H1 53 58 70 75 83 93 100 110
    重量 標準型 10 12 15 18 23 35 45 60

    聲明：【ZSQP氣動快速切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZSQP氣動快速切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
